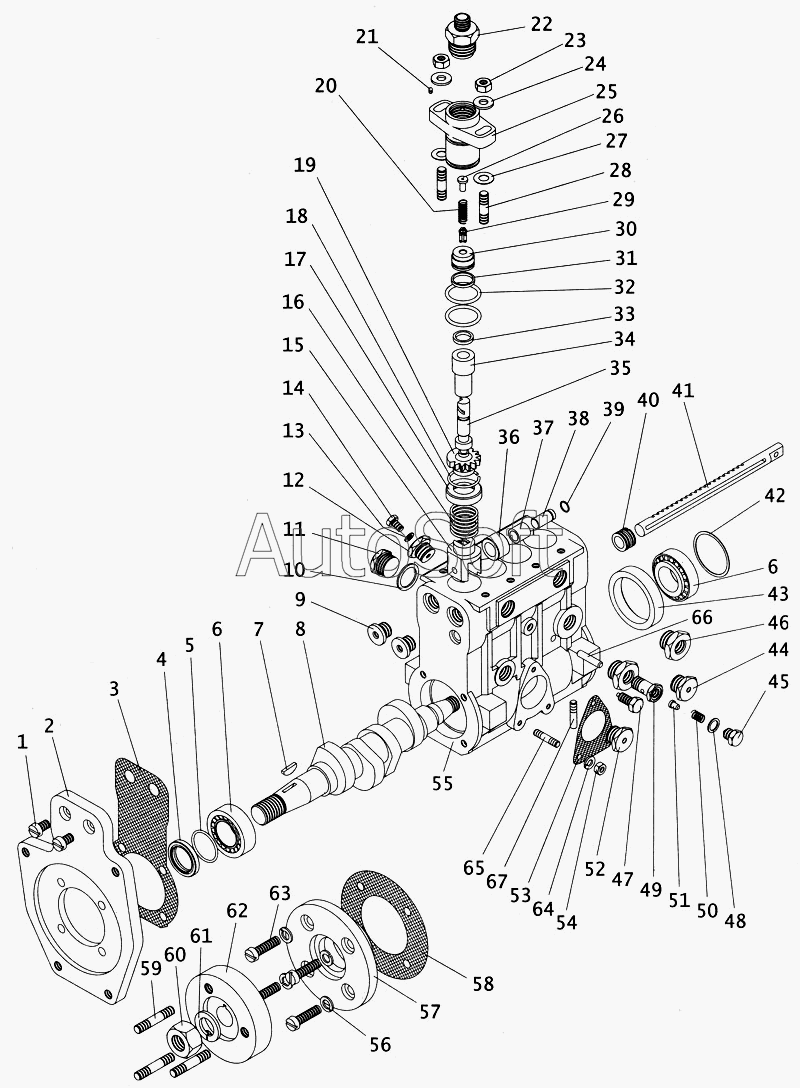

Каталог запасных частей к технике: ПАЗ-4234 (2005). Топливный насос высокого давления
1
2
3
3
4
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
42
42
42
43
44
45
46
47
48
49
50
51
52
53
53
54
55
56
57
58
59
60
61
61
62
63
64
65
66
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 323.1111220-10 | 3***0 | Клапан нагнетательный в сборе | |
| 332.1111090-10 | 3***0 | Манжета с пружиной в сборе | |
| 332.1111626 | 3***6 | Кольцо наружное подшипника | |
| 363.1111041 | 3***1 | Корпус секции со штифтом в сборе | |
| 363.1111042 | 3***2 | Корпус секции с экраном в сборе | |
| 363.1111070 | 3***0 | Крышка подшипника с манжетой в сборе | |
| 37.1106010-20 | 3***0 | Насос топливоподкачивающий в сборе | |
| 37.1111045 | 3***5 | Экран корпуса секции | |
| 37.1111110 | 3***0 | Толкатель в сборе | |
| 37.1111110 | 3***0 | Толкатель в сборе | |
| 37.1111140 | 3***0 | Клапан перепускной в сборе | |
| 37.1111381 | 3***1 | Шайба | |
| 37.1111382 | 3***2 | Шайба | |
| 37.1111383 | 3***3 | Шайба | |
| 37.1111384 | 3***4 | Шайба | |
| 37.1111385 | 3***5 | Шайба | |
| 37.1111386 | 3***6 | Шайба | |
| 37.1111387 | 3***7 | Шайба | |
| 37.1111388 | 3***8 | Шайба | |
| 37.1111389 | 3***9 | Шайба | |
| 37.1111390 | 3***0 | Шайба | |
| 37.1111392 | 3***2 | Шайба | |
| 773.1111005-04Э | 7***Э | Топливный насос высокого давления в сборе | |
| 773.1111005-20.05Э | 7***Э | Топливный насос высокого давления в сборе | |
| 773.1111010-20 | 7***0 | Насос топливный в сборе (без регулятора) | |
| 773.1111022 | 7***2 | Корпус со втулкой | |
| 773.1111025-01 | 7***1 | Корпус | |
| 773.1111039-20 | 7***0 | Секция топливного насоса в сборе | |
| 773.1111150-10 | 7***0 | Пара плунжерная в сборе | |
| 773.1111330 | 7***0 | Полумуфта привода в сборе со шпильками | |
| 773.111150 | 7***0 | Пара плунжерная в сборе | |
| 923.1110010-76Э1 | 9***1 | Регулятор частоты вращения в сборе | |
| РР4М10Ulf-3440 | Р***0 | Насос топливный | |
| ЭМ.19-02 | Э***2 | Электромагнит останова | |
| 1 | 3***3 | Винт М8х14 | |
| 2 | 7***8 | Фланец | |
| 3 | 7***7 | Прокладка | |
| 3 | 7***1 | Прокладка | |
| 4 | 3***0 | Манжета без пружины 25х35-5 | |
| 4 | 3***1 | Манжета без пружины 25х35-5 | |
| 5 | 3***0 | Пружина манжеты 25-0,3х1,8 | |
| 6 | 3***8 | Подшипник 6-7205А ГОСТ 27365-87 | |
| 7 | 3***8 | Шпонка 5х7,5 | |
| 8 | 7***5 | Вал кулачковый | |
| 9 | 3***2 | Ввертыш | |
| 10 | 3***1 | Прокладка 20х26х1,5 | |
| 11 | 3***2 | Пробка М20х1,5-6g | |
| 12 | 3***7 | Ввертыш | |
| 13 | 3***0 | Прокладка 6х10х1 | |
| 14 | 3***6 | Винт М6 | |
| 15 | 3***4 | Толкатель | |
| 16 | 7***8 | Пружина толкателя | |
| 17 | 3***4 | Тарелка | |
| 18 | 3***7 | Кольцо запорное | |
| 19 | 7***4 | Втулка поворотная | |
| 20 | 3***8 | Пружина | |
| 21 | 3***5 | Штифт 2,3х6 | |
| 22 | 3***0 | Штуцер | |
| 23 | 1***1 | Гайка М8-6Н табл. ВАЗ 10112 | |
| 24 | 3***6 | Шайба 8 | |
| 25 | 3***3 | Корпус секции | |
| 26 | 3***4 | Упор пружины | |
| 27 | 3***0 | Шайба | |
| 28 | 3***6 | Шпилька | |
| 29 | 3***4 | Клапан нагнетательный | |
| 30 | 3***0 | Седло нагнетательного клапана | |
| 31 | 3***2 | Кольцо уплотнительное | |
| 32 | 3***0 | Кольцо уплотнительное | |
| 33 | 3***2 | Кольцо уплотнительное | |
| 34 | 3***8 | Втулка плунжера | |
| 35 | 7***4 | Плунжер | |
| 36 | 3***8 | Ролик толкателя | |
| 37 | 3***2 | Втулка толкателя | |
| 38 | 3***4 | Ось толкателя | |
| 39 | 3***5 | Кольцо запорное оси толкателя | |
| 40 | 3***1 | Втулка рейки | |
| 41 | 7***4 | Рейка | |
| 42 | 3***2 | Шайба 45 | |
| 42 | 3***3 | Шайба 45 | |
| 42 | 3***4 | Шайба 45 | |
| 42 | 3***5 | Шайба 45 | |
| 42 | 3***6 | Шайба 45 | |
| 43 | 7***6 | Втулка | |
| 44 | 3***2 | Ввертыш | |
| 45 | 3***4 | Пробка М10х1-6g | |
| 46 | 3***2 | Ввертыш | |
| 47 | 3***8 | Винт | |
| 48 | 1***0 | Прокладка клапана 10х14х1 табл. ВАЗ 14607 | |
| 49 | 3***2 | Корпус клапана перепускного | |
| 50 | 3***8 | Пружина клапана перепускного | |
| 51 | 3***4 | Клапан | |
| 52 | 3***7 | Ввертыш | |
| 53 | 3***0 | Прокладка топливоподкачивающего насоса | |
| 53 | 3***1 | Прокладка топливоподкачивающего насоса | |
| 54 | 1***1 | Гайка М6 табл. ВАЗ 10112 | |
| 55 | 7***0 | Корпус топливного насоса в сборе | |
| 56 | 1***7 | Шайба пружинная 8 табл. ВАЗ 10188 | |
| 57 | 3***4 | Крышка подшипника | |
| 58 | 3***6 | Прокладка | |
| 59 | 3***3 | Шпилька М10х1,25-6g | |
| 60 | 3***1 | Гайка М18х1,5-6Н | |
| 61 | 3***9 | Шайба пружинная 18Л | |
| 61 | 3***3 | Шайба пружинная 18 | |
| 62 | 7***1 | Полумуфта | |
| 63 | 3***5 | Винт М8х30 | |
| 64 | 1***7 | Шайба пружинная 6 табл. ВАЗ 10188 | |
| 65 | 3***7 | Шпилька | |
| 66 | 3***3 | Штифт 6х28 | |
| 67 | 3***6 | Шпилька |
