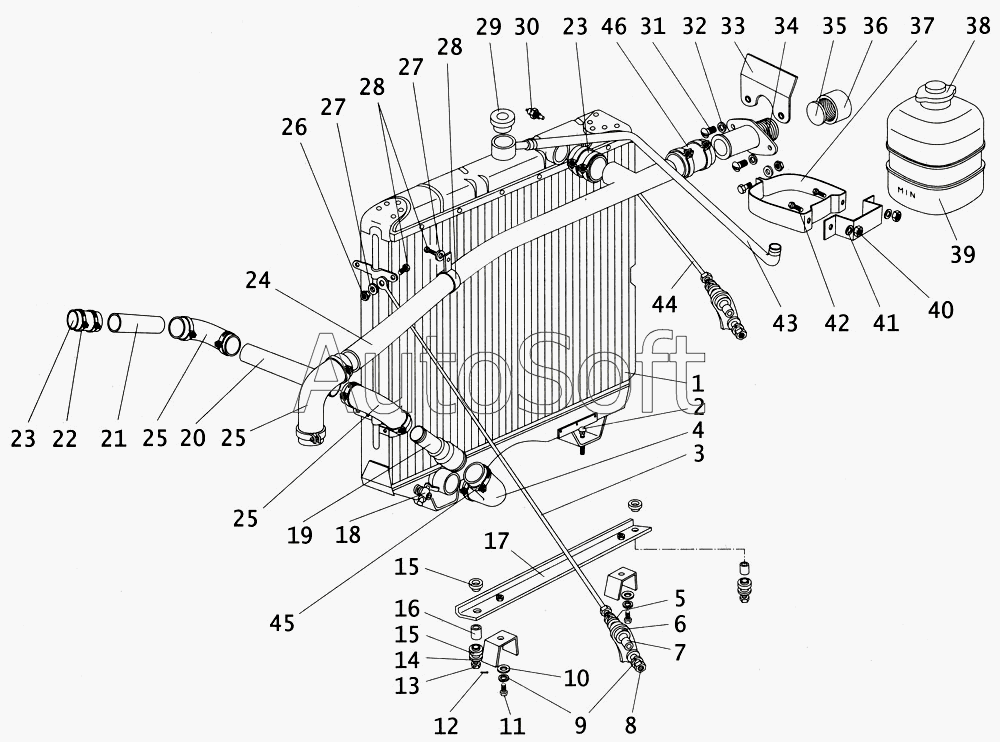

Каталог запасных частей к технике: ПАЗ-4234 (2005). Радиатор системы охлаждения с трубопроводами
35
24
25
25
25
26
27
27
28
28
29
30
31
32
33
34
23
23
36
37
38
39
40
41
42
43
44
45
46
13
2
3
4
5
6
7
8
9
10
11
12
1
14
15
15
16
17
18
19
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Радиатор водяной | |
| 2 | 2***8 | Болт М10х42 крепления радиатора к балке | |
| 3 | 3***5 | Тяга радиатора левая | |
| 4 | 5***5 | Шланг соединительный | |
| 5 | 3***5 | Шайба 10 | |
| 6 | 6***4 | Прокладка | |
| 7 | 2***5 | Втулка распорная | |
| 8 | 2***9 | Гайка М10 | |
| 9 | 2***9 | Шайба 10 пружинная | |
| 10 | 2***9 | Шайба 10 | |
| 11 | 2***9 | Болт М10х20 | |
| 12 | 2***9 | Шплинт 3,2х20 | |
| 13 | 2***9 | Гайка М10 | |
| 14 | 6***3 | Шайба | |
| 15 | 6***5 | Подушка подвески радиатора | |
| 16 | 2***8 | Втулка болта крепления радиатора | |
| 17 | 3***0 | Балка крепления радиатора | |
| 18 | В***1 | Краник сливной | |
| 19 | 3***8 | Труба отводящая | |
| 19 | 3***3 | Патрубок | |
| 20 | 3***3 | Патрубок | |
| 21 | 4***7 | Патрубок | |
| 22 | А***1 | Хомут червячный | |
| 23 | 6***0 | Шланг радиатора | |
| 24 | 3***0 | Труба радиатора подводящая | |
| 25 | 6***0 | Муфта соединительная радиатора подводящая | |
| 26 | 2***9 | Гайка М8 | |
| 27 | 2***9 | Шайба 8 | |
| 28 | 2***9 | Болт М8х20 | |
| 29 | 5***0 | Пробка радиатора | |
| 30 | Т***1 | Датчик аварийной температуры охлаждающей жидкости | |
| 31 | 2***9 | Винт М6х14 крепления панели спинки нижний | |
| 32 | 2***9 | Шайба 6 | |
| 33 | 3***5 | Кронштейн наливной горловины в сборе | |
| 34 | 3***0 | Наливная горловина радиатора | |
| 35 | 6***0 | Уплотнитель пробки | |
| 36 | 6***1 | Пробка наливного патрубка радиатора с уплотнением | |
| 37 | 3***2 | Хомут | |
| 38 | 2***5 | Пробка расширительного бачка | |
| 39 | 2***4 | Бачок расширительный | |
| 40 | 2***9 | Гайка М6 | |
| 41 | 2***9 | Шайба 6 | |
| 42 | 2***9 | Болт М6х16 | |
| 43 | 3***0 | Шланг | |
| 44 | 3***4 | Тяга радиатора правая | |
| 45 | А***1 | Хомут червячный | |
| 46 | 3***1 | Шланг подводящий боковой |
