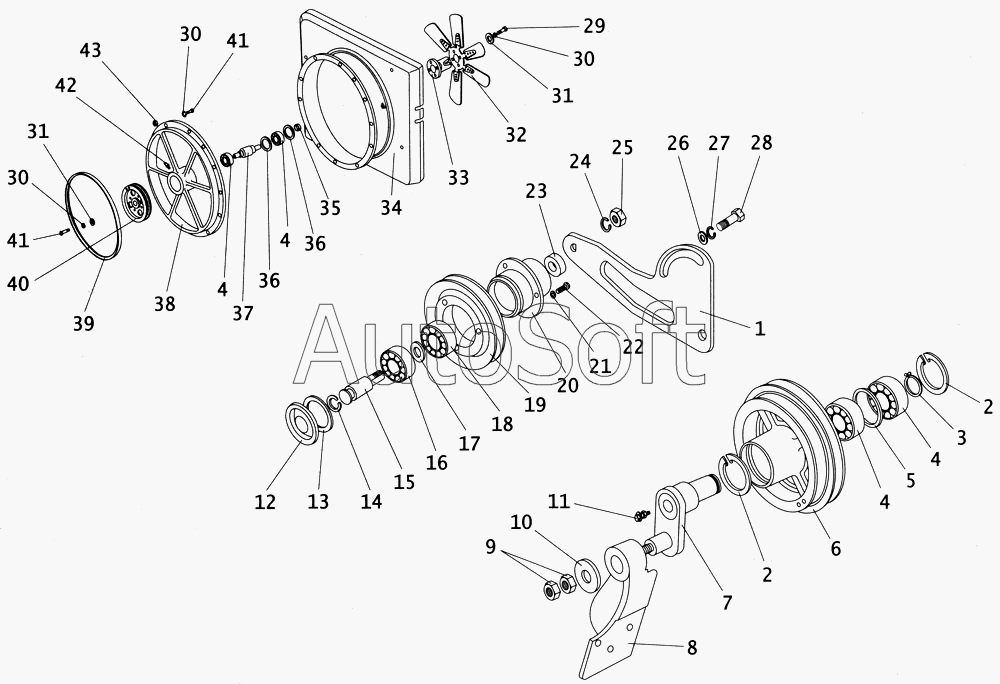

Каталог запасных частей к технике: ПАЗ-4234 (2005). Вентилятор и его привод
32
21
22
23
24
25
26
27
28
29
30
30
30
31
31
20
33
34
35
36
36
37
38
39
40
41
41
42
43
8
1
2
2
3
4
4
4
4
5
6
7
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3205-1308067 | 3***7 | Ролик натяжной с кронштейном | |
| 3205-1308080-12 | 3***2 | Ролик натяжной в сборе | |
| 3205-1308140-03 | 3***3 | Опора промежуточная в сборе со шкивом | |
| 3205-1309003-31 | 3***1 | Корпус с валом вентилятора в сборе | |
| 4301-160109020 | 4***0 | Корпус с вентилятором в сборе | |
| 1 | 3***1 | Кронштейн натяжного ролика | |
| 2 | 3***2 | Кольцо стопорное | |
| 3 | 3***4 | Кольцо стопорное | |
| 4 | 6***6 | Подшипник | |
| 5 | 3***8 | Шайба распорная | |
| 6 | 3***0 | Шкив промежуточной опоры | |
| 7 | 3***0 | Ось промежуточной опоры | |
| 8 | 3***6 | Кронштейн промопоры | |
| 9 | 2***9 | Гайка М16х1,5 | |
| 10 | 6***9 | Шайба диам 16,5 зажимная | |
| 11 | 2***3 | Масленка 1,1 Ц6 | |
| 12 | 5***Б | Крышка натяжного ролика | |
| 13 | 3***4 | Кольцо стопорное | |
| 14 | 1***9 | Кольцо стопорное подшипника | |
| 15 | 1***Б | Ось натяжного ролика | |
| 16 | 2***А | Подшипник передний | |
| 17 | 4***4 | Шайба распорная подшипников | |
| 18 | 4***1 | Подшипник 20703А1 задний | |
| 19 | 5***Б | Шкив натяжного ролика | |
| 20 | 5***0 | Ступица | |
| 21 | 4***4 | Шайба 5 | |
| 22 | 4***8 | Заклепка 5х14 | |
| 23 | 6***8 | Шайба специальная | |
| 24 | 2***9 | Шайба 10 | |
| 25 | 2***9 | Гайка М10 | |
| 26 | 3***5 | Шайба 10 | |
| 27 | 2***9 | Шайба 10 пружинная | |
| 28 | 2***9 | Болт М10-6gх20 | |
| 29 | 2***9 | Болт М8х6gx25 | |
| 30 | 2***9 | Шайба 8 | |
| 31 | 2***9 | Шайба | |
| 32 | 3***0 | Вентилятор в сборе | |
| 33 | 6***0 | Ступица шкива вентилятора | |
| 34 | 3***9 | Кожух вентилятора | |
| 35 | 3***7 | Втулка распорная | |
| 36 | 3***2 | Кольцо стопорное | |
| 37 | 3***0 | Вал вентилятора | |
| 38 | 3***1 | Корпус привода вентилятора в сборе | |
| 39 | 6***0 | Ремень 1-11Х10-1400 ГОСТ 5813-76 привода вентилятора | |
| 40 | 3***5 | Шкив вентилятора | |
| 41 | 2***9 | Болт М8х16 крепления ступицы вала | |
| 42 | 2***8 | Пресс-масленка подшипников | |
| 43 | 2***9 | Гайка М8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
