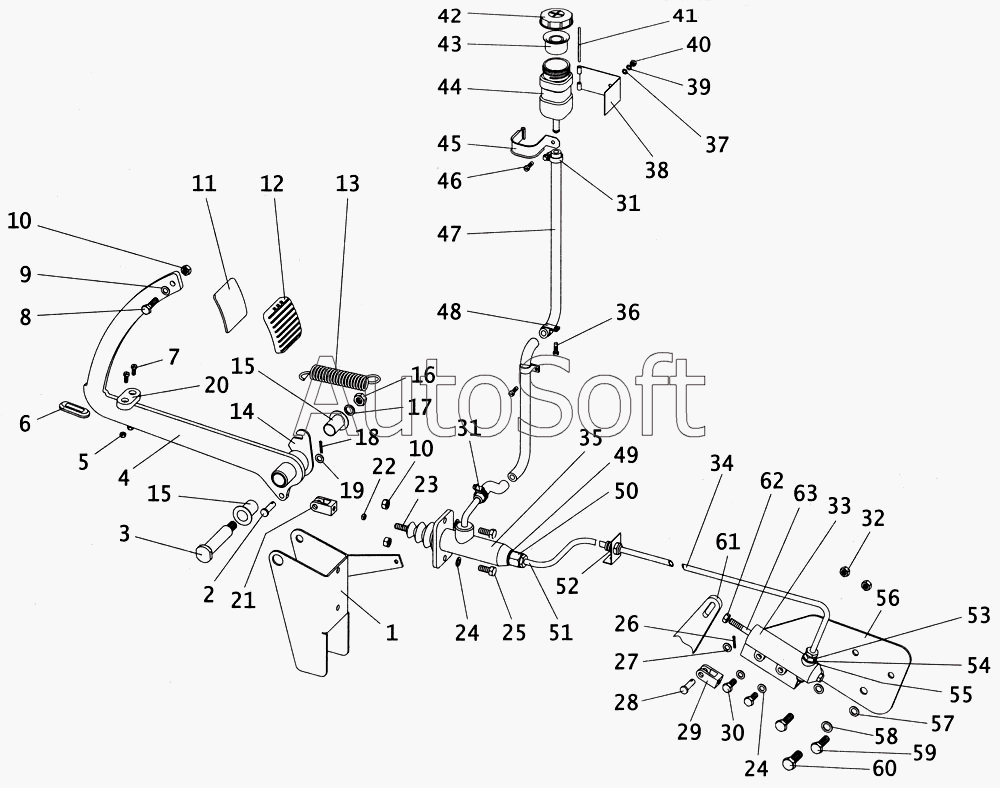

Каталог запасных частей к технике: ПАЗ-4234 (2005). Привод сцепления
40
48
47
46
45
44
43
42
41
49
39
38
37
36
35
34
33
32
50
51
51
52
53
54
55
56
57
58
59
60
61
62
63
7
15
15
14
13
12
11
10
10
9
8
16
6
5
4
3
2
1
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3205-07-1609030 | 3***0 | Вилка с толкателем в сборе | |
| 3205-1602721 | 3***1 | Бачок цилиндра сцепления в сборе | |
| 1 | 3***0 | Кронштейн главного цилиндра сцепления | |
| 2 | 2***9 | Палец | |
| 3 | 3***0 | Ось педали | |
| 4 | 3***1 | Педаль сцепления | |
| 5 | 2***9 | Гайка М5 тяги диафрагмы | |
| 6 | 3***4 | Муфта защитная | |
| 7 | 2***9 | Винт М5х0,8х14 крепления ручки | |
| 8 | 2***9 | Болт М8х1х22 | |
| 9 | 2***9 | Шайба 8 | |
| 10 | 2***9 | Гайка М8х1-6Н | |
| 11 | 6***1 | Площадка педалей сцепления и тормоза | |
| 12 | 3***8 | Накладка педалей сцепления и тормоза | |
| 13 | М***А | Пружина | |
| 14 | 4***1 | Рычаг пружины | |
| 15 | 6***8 | Втулка оси педали | |
| 16 | 2***9 | Гайка М12 | |
| 17 | 2***9 | Шайба 6 | |
| 18 | 2***9 | Шплинт 3,2х20 | |
| 19 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 20 | 3***2 | Буфер педали | |
| 21 | 4***0 | Вилка толкателя главного цилиндра | |
| 22 | 4***1 | Гайка толкателя главного цилиндра сцепления | |
| 23 | 4***8 | Толкатель поршня главного цилиндра | |
| 24 | 2***9 | Шайба 8 | |
| 25 | 2***9 | Болт М8х22 | |
| 26 | 2***9 | Шплинт 4х25 | |
| 27 | 2***9 | Шайба 12 | |
| 28 | 2***9 | Палец 12х42 ОСТ 37.001.163-75 | |
| 29 | 3***8 | Вилка | |
| 30 | 2***9 | Болт М8х30 | |
| 31 | А***1 | Хомут червячный | |
| 32 | 2***9 | Гайка М8 | |
| 33 | 4***0 | Цилиндр рабочий привода сцепления в сборе | |
| 34 | 4***4 | Шланг гидравлический привода сцепления | |
| 35 | 6***8 | Главный цилиндр сцепления | |
| 36 | 2***9 | Винт 5х16 ОСТ 37.001.188-81 | |
| 37 | 2***9 | Шайба 5 | |
| 38 | 3***0 | Кронштейн бачка | |
| 39 | 2***9 | Шайба 5 | |
| 40 | 2***9 | Гайка М5 тяги диафрагмы | |
| 41 | 2***9 | Шплинт Ф4 | |
| 42 | 3***9 | Крышка бачка | |
| 43 | 3***3 | Отражатель пробки бачка главного цилиндра | |
| 44 | 3***3 | Бачок цилиндра сцепления | |
| 45 | 3***5 | Хомут крепления бачка сцепления | |
| 46 | 2***9 | Винт | |
| 47 | 3***0 | Шланг | |
| 48 | 3***8 | Хомут крепления трубок | |
| 49 | 3***8 | Шайба уплотнительная | |
| 50 | 4***0 | Переходник | |
| 51 | 3***0 | Трубка к цилиндру привода сцепления | |
| 51 | 4***0 | Трубка к цилиндру привода выключения сцепления | |
| 52 | 2***9 | Гайка М18х1,5-6Н ОСТ 37.001.124-93 | |
| 53 | 3***1 | Переходник | |
| 54 | 3***8 | Шайба уплотнительная | |
| 55 | 6***3 | Прокладка | |
| 56 | 3***0 | Кронштейн крепления рабочего цилиндра | |
| 57 | 2***9 | Шайба 10 пружинная | |
| 58 | 2***9 | Шайба 6 | |
| 59 | 2***9 | БолтМ10-6gх28 | |
| 60 | 2***9 | БолтМ12-6gх30 | |
| 61 | 4***0 | Рычаг вилки выключения сцепления | |
| 62 | 2***9 | Гайка М10 | |
| 63 | 3***2 | Толкатель вилки выключения сцепления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
