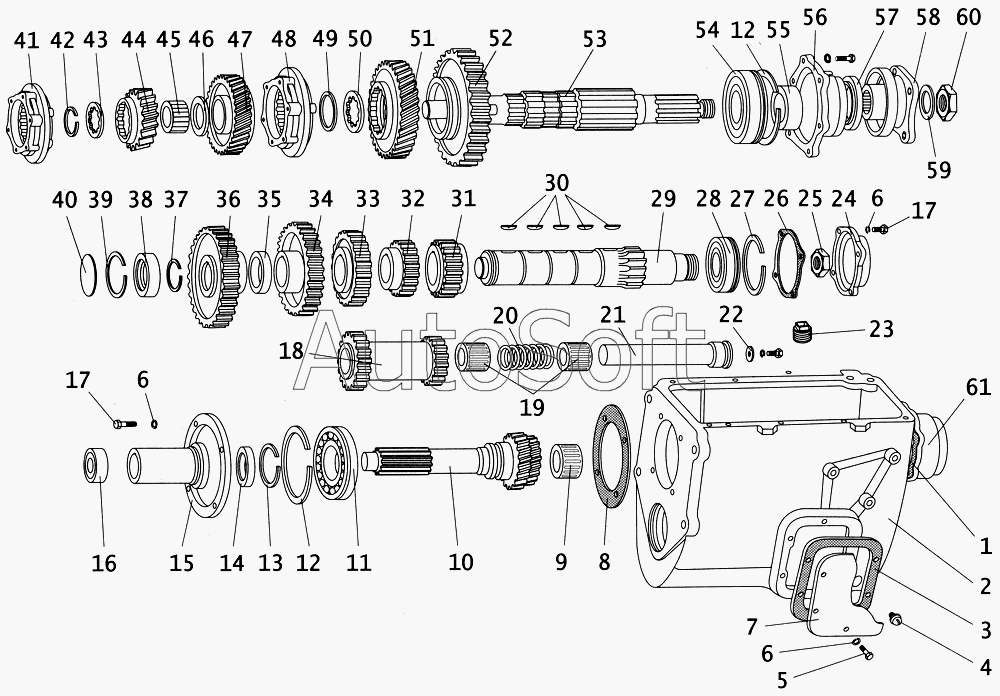

Каталог запасных частей к технике: ПАЗ-4234 (2005). Коробка передач
29
39
38
37
36
35
34
33
32
31
30
40
28
27
26
25
24
23
22
21
20
19
51
61
60
59
58
57
56
55
54
53
52
18
50
49
48
47
46
45
44
43
42
41
7
17
17
16
15
14
13
12
12
11
10
9
8
6
6
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3802031 | 1***1 | Стопор штуцера | |
| 130-3802088 | 1***8 | Штуцер гибкого вала спидометра | |
| 252135-П2 | 2***2 | Шайба 8 пружинная | |
| 301200-П29 | 3***9 | Болт стопора | |
| 306351-П | 3***П | Кольцо уплотнительное штуцера | |
| 3205.70-1701030-10 | 3***0 | Вал первичный | |
| 3205.70-1701049 | 3***9 | Шестерня 2 передачи промежуточного вала | |
| 3205.70-1701049-10 | 3***0 | Шестерня 2 передачи промежуточного вала | |
| 3205.70-1701051 | 3***1 | Шестерня 3 передачи промежуточного вала | |
| 3205.70-1701051-10 | 3***0 | Шестерня 3 передачи промежуточного вала | |
| 3205.70-1701056 | 3***6 | Шестерня привода промежуточного вала | |
| 3205.70-1701056-10 | 3***0 | Шестерня привода промежуточного вала | |
| 3205.70-1701085 | 3***5 | Шестерня 5 передачи промежуточного вала | |
| 3205.70-1701085-10 | 3***0 | Шестерня 5 передачи промежуточного вала | |
| 3205.70-1701127 | 3***7 | Шестерня 2 передачи вторичного вала | |
| 3205.70-1701131 | 3***1 | Шестерня 3 передачи вторичного вала | |
| 3205.70-1701151 | 3***1 | Синхронизатор 4 и 5 передач в сборе | |
| 3205.70-1701181 | 3***1 | Шестерня 5 передачи вторичного вала | |
| 3206.70-1700010 | 3***0 | Коробка перемены передач в сборе | |
| 3206.70-1700010-10 | 3***0 | Коробка перемены передач в сборе | |
| 431410-1701048 | 4***8 | Вал промежуточный | |
| 431410-1701049 | 4***9 | Шестерня 2 передачи промежуточного вала | |
| 431410-1701051 | 4***1 | Шестерня 3 передачи промежуточного вала | |
| 431410-1701054 | 4***4 | Шестерня заднего хода промежуточного вала | |
| 431410-1701085 | 4***5 | Шестерня 4 передачи промежуточного вала | |
| 431410-3802034-10 | 4***0 | Шестерня ведомая привода с осью в сборе | |
| 5301-1701056 | 5***6 | Шестерня привода промежуточного вала | |
| 1 | 1***6 | Прокладка крышки заднего подшипника вторичного вала | |
| 2 | 1***2 | Картер коробки передач | |
| 3 | 1***1 | Прокладка крышки люка | |
| 4 | 3***П | Пробка магнитная | |
| 5 | 2***9 | Болт стопора | |
| 6 | 3***П | Шайба пружинная | |
| 7 | 1***1 | Крышка люка картера | |
| 8 | 1***2 | Прокладка крышки первичного вала | |
| 9 | 3***П | Роликоподшипник передний вторичного вала | |
| 10 | 3***0 | Вал первичный | |
| 11 | 3***П | Подшипник первичного вала задний | |
| 12 | 3***П | Кольцо стопорное | |
| 13 | 3***П | Кольцо стопорное | |
| 14 | 3***П | Манжета в сборе с пружиной | |
| 15 | 4***0 | Крышка подшипника первичного вала | |
| 16 | 3***П | Подшипник первичного вала передний | |
| 17 | 2***9 | Болт М10х28 | |
| 18 | 1***2 | Блок шестерен заднего хода | |
| 19 | 1***0 | Роликоподшипник блока шестерен заднего хода | |
| 20 | 1***6 | Пружина дистанционная блока шестерен заднего хода | |
| 21 | 1***2 | Ось блока шестерен заднего хода | |
| 22 | 1***8 | Стопор оси блока шестерен заднего хода | |
| 23 | 3***1 | Пробка наливного отверстия | |
| 24 | 1***4 | Крышка заднего подшипника промежуточного вала | |
| 25 | 1***1 | Гайка подшипника промежуточного вала | |
| 26 | 1***5 | Прокладка крышки заднего подшипника промежуточного вала | |
| 27 | 3***П | Кольцо заднего подшипника стопорное | |
| 28 | 3***П | Шарикоподшипник промежуточного вала задний | |
| 29 | 1***Б | Вал промежуточный | |
| 30 | 3***П | Шпонка сегментная | |
| 31 | 1***9 | Шестерня 2 передачи промежуточного вала | |
| 32 | 1***4 | Шестерня заднего хода промежуточного вала | |
| 33 | 1***1 | Шестерня 3 передачи промежуточного вала | |
| 34 | 1***5 | Шестерня 4 передачи промежуточного вала | |
| 35 | 1***А | Втулка распорная | |
| 36 | 1***6 | Шестерня привода промежуточного вала | |
| 37 | 3***П | Кольцо стопорное | |
| 38 | 3***П | Роликоподшипник промежуточного вала передний | |
| 39 | 3***П | Кольцо переднего подшипника упорное | |
| 40 | 3***П | Заглушка | |
| 41 | 1***А | Синхронизатор 4 и 5 передач в сборе | |
| 42 | 1***9 | Кольцо стопорное шестерни 4 передачи | |
| 43 | 1***7 | Шайба упорная шестерни 4 передачи | |
| 44 | 1***1 | Шестерня 4 передачи вторичного вала | |
| 45 | 1***2 | Втулка шестерни 4 передачи вторичного вала | |
| 46 | 1***0 | Шайба упорная шестерни 3 передачи | |
| 47 | 1***1 | Шестерня 3 передачи вторичного вала | |
| 48 | 1***А | Синхронизатор 2 и 3 передач в сборе | |
| 49 | 3***П | Кольцо шестерни 2 передачи упорное | |
| 50 | 1***8 | Шайба упорная шестерни 2 передачи | |
| 51 | 1***7 | Шестерня 2 передачи вторичного вала | |
| 52 | 1***2 | Шестерня 1 передачи и заднего хода вторичного вала | |
| 53 | 1***2 | Вал вторичный коробки передач | |
| 54 | 3***1 | Шарикоподшипник вторичного вала задний | |
| 55 | 4***3 | Червяк привода спидометра | |
| 56 | 1***0 | Крышка заднего подшипника вторичного вала в сборе | |
| 57 | 3***П | Манжета с пружиной в сборе | |
| 58 | 1***7 | Фланец вторичного вала с отражателем в сборе | |
| 59 | 3***П | Шайба | |
| 60 | 1***9 | Гайка фланца | |
| 61 | 1***0 | Крышка заднего подшипника вторичного вала в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
