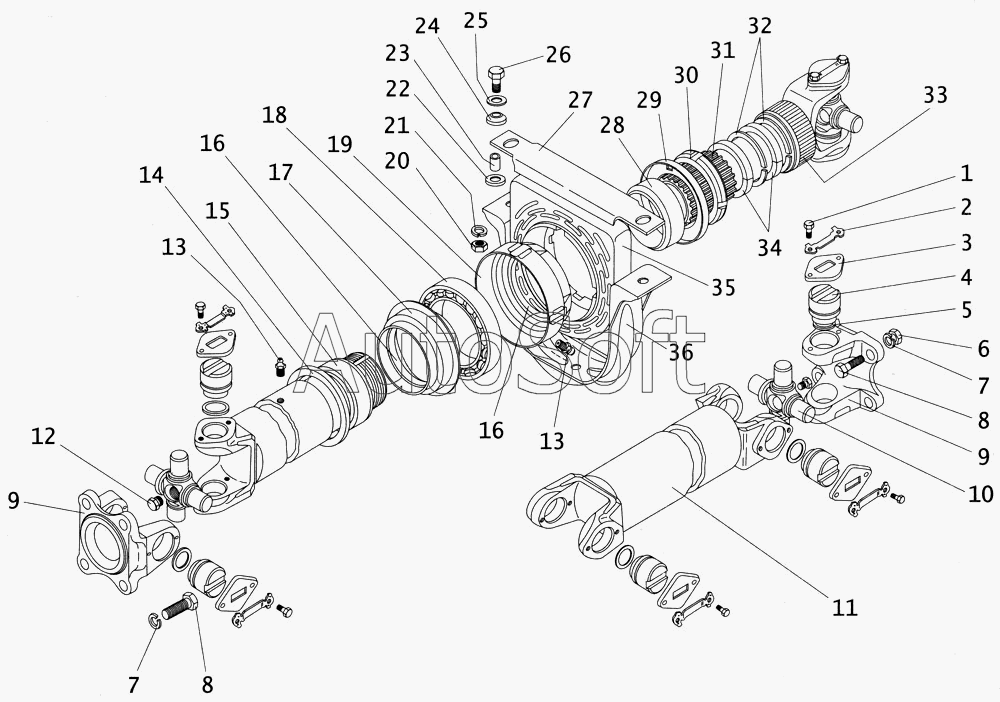

Каталог запасных частей к технике: ПАЗ-4234 (2005). Карданные валы
13
13
20
19
18
17
16
16
15
15
15
14
21
12
11
11
11
10
10
9
9
29
36
35
35
34
33
32
31
30
8
28
27
26
25
24
23
23
22
4
8
7
7
6
6
5
5
4
4
3
3
2
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-2201070 | 1***0 | Пластина балансировочная | |
| 130-2202048 | 1***8 | Вилка скользящая | |
| 130-2202209 | 1***9 | Отражатель передний | |
| 130-2202215 | 1***5 | Отражатель задний | |
| 130-2202217 | 1***7 | Гайка распорной втулки | |
| 130-2202219 | 1***9 | Шайба разрезная | |
| 130-2202221 | 1***1 | Кольцо войлочное | |
| 130-2202225 | 1***5 | Сальник резиновый | |
| 130-2202227 | 1***7 | Шайба разрезная | |
| 290856-П29 | 2***9 | Болт М12х1,25х22 | |
| 304827-П | 3***П | Масленка 2.1.45 Ц6хр ГОСТ 19853-74 | |
| 3205-07-2201010-01 | 3***1 | Вал карданный заднего моста с карданами | |
| 32053-07-2200023 | 3***3 | Карданные валы с промежуточной опорой | |
| 32053-07-2202012 | 3***2 | Вал карданный промежуточный с карданами | |
| 3306-2200094 | 3***4 | Переходник | |
| 4234-2200023 | 4***3 | Карданные валы с промежуточной опорой | |
| 4234-2201010 | 4***0 | Вал карданный заднего моста с карданами | |
| 4234-2202012 | 4***2 | Вал карданный промежуточный с карданами | |
| 431410-2202086 | 4***6 | Подшипник с крышками | |
| 53А-2202081 | 5***1 | Опора промежуточного вала | |
| 1 | 2***8 | Болт М8х16 крепление нижней части картера | |
| 1 | 2***8 | Болт М6х12 | |
| 2 | 1***1 | Пластина-замок | |
| 2 | 5***9 | Пластина стопорная болтов крышки подшипника кардана | |
| 3 | 4***0 | Пластина опорная | |
| 3 | 5***0 | Крышка подшипника | |
| 4 | 1***4 | Подшипник 804805К1 | |
| 4 | 4***0 | Подшипник 804805К2С10 | |
| 4 | 5***1 | Подшипник игольчатый 804704КБ | |
| 5 | 1***3 | Уплотнение торцевое | |
| 5 | 5***1 | Кольцо уплотнительное | |
| 6 | 2***9 | Гайка М14 (верхняя опора) | |
| 6 | 2***9 | Гайка М12х1,25 | |
| 7 | 2***9 | Шайба 6 | |
| 7 | 2***9 | Шайба 6 | |
| 8 | 2***9 | Болт М12х1,25х32 | |
| 8 | М***0 | Болт | |
| 9 | 1***3 | Вилка-фланец | |
| 9 | 5***А | Фланец кардана | |
| 10 | 1***0 | Крестовина кардана | |
| 10 | 5***0 | Крестовина кардана | |
| 11 | 3***5 | Вал карданный заднего моста (сварка) | |
| 11 | 4***5 | Вал карданный заднего моста (сварка) | |
| 11 | 5***5 | Вал карданный в сборе (сварка) | |
| 12 | 2***0 | Клапан предохранительный крестовины кардана | |
| 13 | 2***8 | Пресс-масленка прямая М6 | |
| 14 | 5***9 | Отражатель сальника опоры передний | |
| 15 | 3***5 | Вал промежуточный(сварка) | |
| 15 | 4***5 | Вал промежуточный(сварка) | |
| 15 | 6***5 | Вал промежуточный | |
| 16 | 5***7 | Кольцо уплотнительное сальника | |
| 17 | 5***7 | Крышка подшипника опоры передняя в сборе | |
| 18 | 6***4 | Подшипник | |
| 19 | 5***8 | Крышка подшипника опоры задняя в сборе | |
| 20 | 2***9 | Гайка М12 | |
| 21 | 2***9 | Шайба 12 | |
| 22 | 3***2 | Подушка крепления промежуточной опоры нижняя | |
| 23 | 1***3 | Втулка распорная | |
| 23 | 3***4 | Втулка распорная | |
| 24 | 3***0 | Подушка верхняя опоры | |
| 25 | 2***9 | Шайба 12 | |
| 26 | 2***9 | Болт М12х45 | |
| 27 | 5***6 | Накладка кронштейна опоры | |
| 28 | 5***1 | Втулка распорная подшипника промежуточной опоры | |
| 29 | 5***1 | Отражатель сальника опоры промежуточного вала задний | |
| 30 | 5***1 | Гайка распорной втулки подшипника опоры промежуточного вала | |
| 31 | 5***8 | Вилка скользящая | |
| 32 | 5***9 | Отражательная шайба сальника скользящей вилки | |
| 33 | 5***7 | Обойма сальника скользящей вилки карданного вала | |
| 34 | 5***5 | Кольцо уплотнительное сальника скользящей вилки | |
| 35 | 1***А | Подушка промопоры | |
| 35 | 5***1 | Подушка | |
| 36 | 5***1 | Кронштейн опоры промежуточного вала |
