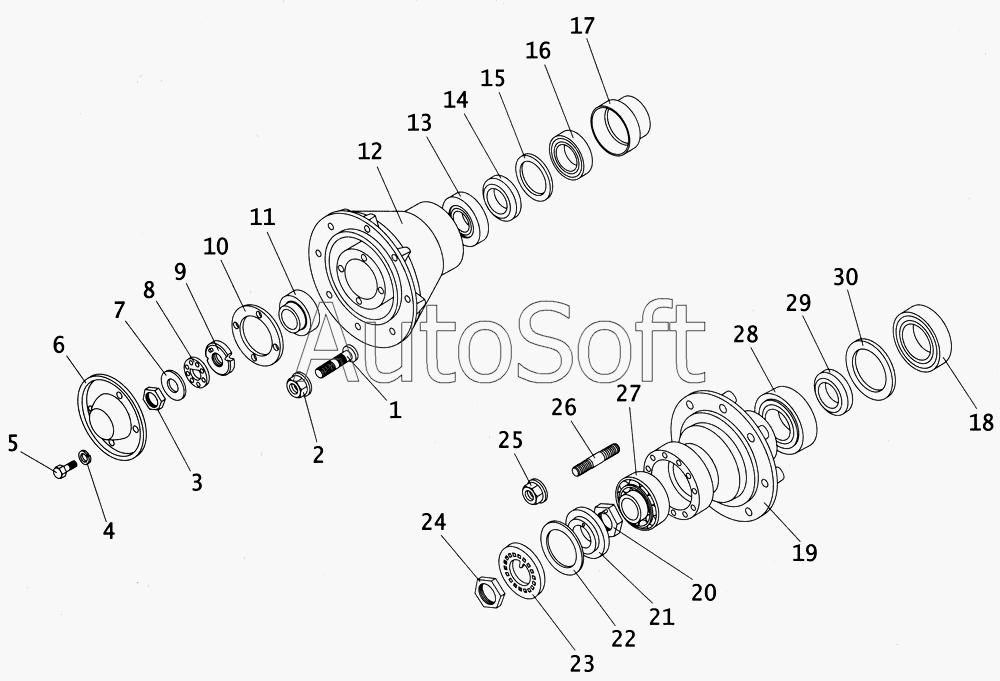

Каталог запасных частей к технике: ПАЗ-4234 (2005). Ступицы передних и задних колес
22
14
15
16
17
18
19
20
21
13
23
24
25
26
27
28
29
30
5
1
2
3
4
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250565-П29 | 2***9 | Гайка М20 (нижняя опора) | |
| 32053-3103010 | 3***0 | Ступица передняя с тормозным барабаном | |
| 32053-3104010 | 3***0 | Ступица задняя с тормозным барабаном | |
| 4331-3104050-11 | 4***1 | Болт | |
| 4421-3103045 | 4***5 | Манжета с обоймой в сборе | |
| 1 | 1***1 | Болт передней ступицы | |
| 2 | 4***6 | Гайка с шайбой М20х1,5-6Н | |
| 3 | 3***П | Гайка | |
| 4 | 2***2 | Шайба 8 пружинная | |
| 5 | 2***9 | Болт М8х16 крепления ступицы вала | |
| 6 | 1***Б | Крышка ступицы | |
| 7 | 1***4 | Шайба замочная | |
| 8 | 1***3 | Кольцо замочное | |
| 9 | 1***0 | Гайка цапфы поворотного кулака в сборе | |
| 10 | 1***Б | Прокладка крышки | |
| 11 | 3***П | Подшипник передней ступицы наружный 7610А1 или 7610А | |
| 12 | 4***5 | Ступица передняя | |
| 13 | 4***6 | Подшипник передней ступицы внутренний 7613А1 или 7613А | |
| 14 | 4***3 | Кольцо упорное | |
| 15 | 1***5 | Кольцо защитное | |
| 16 | 3***П | Манжета | |
| 17 | 4***7 | Обойма | |
| 18 | 3***П | Манжета в сборе | |
| 19 | 4***5 | Ступица задняя | |
| 20 | 1***4 | Гайка внутренняя | |
| 21 | 1***3 | Корпус уплотнителя | |
| 22 | 1***4 | Набивка уплотнителя | |
| 23 | 1***0 | Шайба замочная | |
| 24 | 1***2 | Гайка внешняя | |
| 25 | 3***9 | Шпилька крепления полуоси | |
| 26 | 4***0 | Шпилька | |
| 27 | 4***П | Подшипник задней ступицы наружный 7815КА | |
| 28 | 4***П | Подшипник задней ступицы внутренний 7517А | |
| 29 | 1***1 | Кольцо уплотнителя манжеты | |
| 30 | 1***5 | Кольцо предохранительное |
