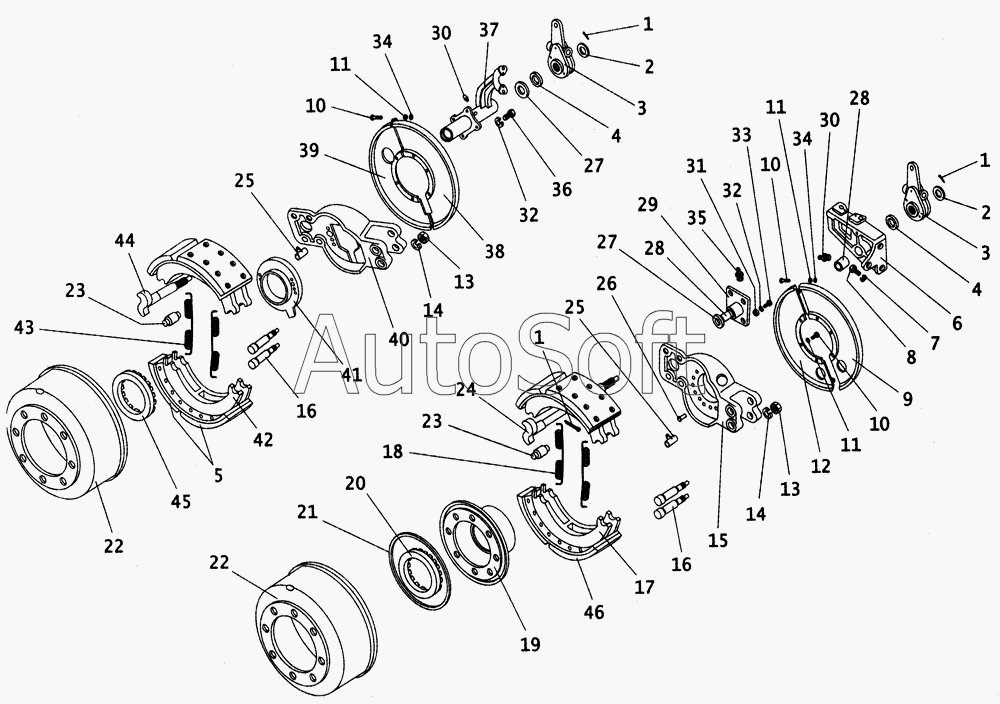

Каталог запасных частей к технике: ПАЗ-4230 (2005). Тормозные механизмы передних и задних колес
29
37
37
37
36
35
34
34
33
32
32
31
30
30
30
37
28
28
28
27
27
26
25
25
25
24
24
23
23
22
22
22
42
46
45
45
44
44
44
44
43
43
43
42
22
42
41
41
40
40
40
40
39
39
39
38
2
2
7
6
6
6
6
5
4
4
4
4
4
3
3
8
2
1
1
1
1
18
22
21
21
21
21
20
20
19
19
19
19
17
16
16
16
15
14
14
13
13
12
11
11
11
10
10
10
9
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 111.3501010-50 | 1***0 | Тормоз передний правый в сборе | |
| 111.3501011-50 | 1***0 | Тормоз передний левый в сборе | |
| 224.3502010 | 2***0 | Тормоз задний правый в сборе | |
| 224.3502011 | 2***1 | Тормоз задний левый в сборе | |
| 32053-3501010-01 | 3***1 | Тормоз передний правый в сборе | |
| 32053-3501011-01 | 3***1 | Тормоз передний левый в сборе | |
| 4421-3501032 | 4***2 | Щиток левый переднего тормоза правый | |
| 4421-3501033 | 4***3 | Щиток левый переднего тормоза левый | |
| РТ-40-07 | Р***7 | Регулятор тормоза левый | |
| 1 | 2***9 | Шплинт 5,9х40.016 ОСТ 37.001.171-81 | |
| 1 | 2***9 | Шплинт | |
| 2 | 1***3 | Шайба | |
| 2 | 3***8 | Шайба регулятора тормоза | |
| 3 | Р***6 | Регулятор тормоза правый | |
| 4 | 1***6 | Шайба регулировочная | |
| 4 | 1***2 | Шайба регулировочная | |
| 4 | 1***1 | Шайба регулировочная | |
| 4 | 1***2 | Шайба регулировочная | |
| 5 | 4***5 | Накладка фрикционная | |
| 6 | 2***4 | Кронштейн разжимного кулака с втулками правый | |
| 6 | 2***5 | Кронштейн разжимного кулака с втулками левый | |
| 6 | 4***0 | Кронштейн разжимного кулака с втулками правый | |
| 6 | 4***1 | Кронштейн разжимного кулака с втулками левый | |
| 7 | 2***2 | Шайба пружинная 0 14 | |
| 8 | 2***2 | Болт М14х1,5-6g ОСТ 37.001.123-96 | |
| 8 | 4***5 | Болт | |
| 9 | 1***Б | Щиток правый заднего тормоза | |
| 10 | 2***9 | Болт М8-6gх12 | |
| 11 | 2***2 | Шайба 8 пружинная | |
| 12 | 1***Б | Щиток левый заднего тормоза | |
| 13 | 2***9 | Гайка | |
| 14 | 2***2 | Шайба пружинная диам 20 | |
| 15 | 4***4 | Суппорт заднего тормоза | |
| 16 | 1***2 | Ось колодки | |
| 16 | 6***2 | Ось колодки | |
| 17 | 5***1 | Колодка заднего тормоза с накладками в сборе | |
| 18 | 1***5 | Пружина стяжная колодок заднего тормоза | |
| 19 | 2***0 | Маслоуловитель | |
| 19 | 2***1 | Маслоуловитель | |
| 19 | 4***6 | Маслоуловитель | |
| 19 | В***0 | Маслоуловитель | |
| 20 | 2***2 | Ротор зубчатый задний | |
| 20 | В***7 | Возбудитель датчика АБС заднего колеса | |
| 21 | 1***9 | Кольцо уплотнительное | |
| 21 | 2***1 | Прокладка маслоотражателя | |
| 21 | 2***0 | Кольцо маслоотражателя | |
| 21 | В***0 | Кольцо уплотнительное | |
| 22 | 1***0 | Барабан тормозной | |
| 22 | 2***0 | Барабан тормозной | |
| 22 | 4***0 | Барабан тормозной | |
| 22 | 6***0 | Барабан тормозной | |
| 23 | 4***4 | Ролик | |
| 24 | 1***0 | Кулак разжимной задний правый | |
| 24 | 1***1 | Кулак разжимной задний левый | |
| 25 | 2***7 | Втулка датчика АБС | |
| 25 | 4***2 | Кронштейн датчика | |
| 26 | 2***П | Заклепка | |
| 27 | 1***9 | Кольцо уплотнительное кронштейна разжимного кулака | |
| 28 | 1***6 | Втулка кронштейна разжимного кулака | |
| 28 | 6***7 | Втулка разжимного кулака | |
| 29 | 1***Б | Опора разжимного кулака в сборе | |
| 30 | 2***р | Пресс-масленка ГОСТ 19853-74 | |
| 30 | 3***П | Масленка | |
| 31 | 2***9 | Шайба 12 | |
| 32 | 2***2 | Шайба 12 пружинная | |
| 33 | 2***9 | Болт М12-6gх35 ОСТ 37.001.123-96 | |
| 34 | 2***9 | Гайка М8 | |
| 35 | 3***П | Масленка | |
| 36 | 2***9 | Болт М12-6gх35 ОСТ 37.001.123-96 | |
| 37 | 1***0 | Кронштейн тормозной камеры правый | |
| 37 | 1***0 | Кронштейн тормозной камеры правый | |
| 37 | 4***0 | Кронштейн тормозной камеры правый | |
| 37 | 4***1 | Кронштейн тормозной камеры левый | |
| 38 | 4***0 | Щиток правый переднего тормоза правый | |
| 39 | 4***1 | Щиток правый переднего тормоза левый | |
| 39 | Э***3 | Щиток защитный переднего тормоза левый | |
| 39 | Э***4 | Щиток защитный переднего тормоза правый | |
| 40 | 1***0 | Суппорт переднего тормоза правый | |
| 40 | 1***0 | Суппорт переднего тормоза левый | |
| 40 | 4***4 | Суппорт переднего тормоза правый | |
| 40 | 4***5 | Суппорт переднего тормоза левый | |
| 41 | 1***0 | Маслоуловитель | |
| 41 | 4***0 | Маслоуловитель | |
| 42 | 4***3 | Колодка переднего тормоза с накладками в сборе | |
| 42 | 5***1 | Колодка переднего тормоза с накладками в сборе | |
| 42 | 5***2 | Колодка переднего тормоза с накладками в сборе | |
| 43 | 1***5 | Пружина стяжная колодок переднего тормоза | |
| 43 | 1***5 | Пружина стяжная | |
| 43 | 1***5 | Пружина стяжная | |
| 44 | 1***0 | Кулак разжимной передний правый | |
| 44 | 1***0 | Кулак разжимной передний левый | |
| 44 | 1***0 | Кулак разжимной передний правый | |
| 44 | 1***1 | Кулак разжимной передний левый | |
| 45 | 4***0 | Возбудитель датчика АБС переднего колеса | |
| 45 | 5***0 | Ротор переднего колеса | |
| 46 | 4***5 | Накладка тормозных колодок заднего моста 180мм |
