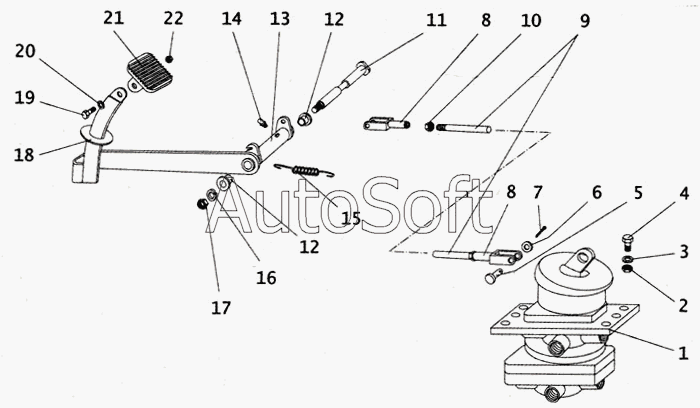

Каталог запасных частей к технике: ПАЗ-4230 (2005). Механизм привода рабочих тормозов
11
22
21
20
19
18
17
16
15
14
13
12
12
10
9
8
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3205-3504030-10 | 3***0 | Тяга педали тормоза в сборе | |
| 1 | 1***8 | Кран двухмагистрапьный | |
| 2 | 2***9 | Гайка М10 | |
| 3 | 2***9 | Шайба 10 пружинная | |
| 4 | 2***9 | Болт М10х28 | |
| 5 | 2***9 | Палец 12х42 ОСТ 37.001.163-75 | |
| 6 | 2***9 | Шайба 12 | |
| 7 | 2***9 | Шплинт 4х25 | |
| 8 | 3***5 | Вилка | |
| 9 | 3***1 | Тяга педали тормоза в сборе | |
| 10 | 2***9 | Гайка М12 | |
| 11 | 3***0 | Ось педали тормоза | |
| 12 | 3***5 | Втулка оси педали | |
| 13 | 3***1 | Педаль тормоза в сборе | |
| 14 | 2***р | Масленка | |
| 15 | М***А | Пружина оттяжная педали | |
| 16 | 2***9 | Шайба 16 | |
| 17 | 2***9 | Гайка М16х1,5 | |
| 18 | 3***0 | Муфта защитная | |
| 19 | 2***9 | Болт М8х1х22 | |
| 20 | 2***9 | Шайба 8 | |
| 21 | 3***8 | Площадка педали | |
| 22 | 2***9 | Гайка М8х1-6Н |
