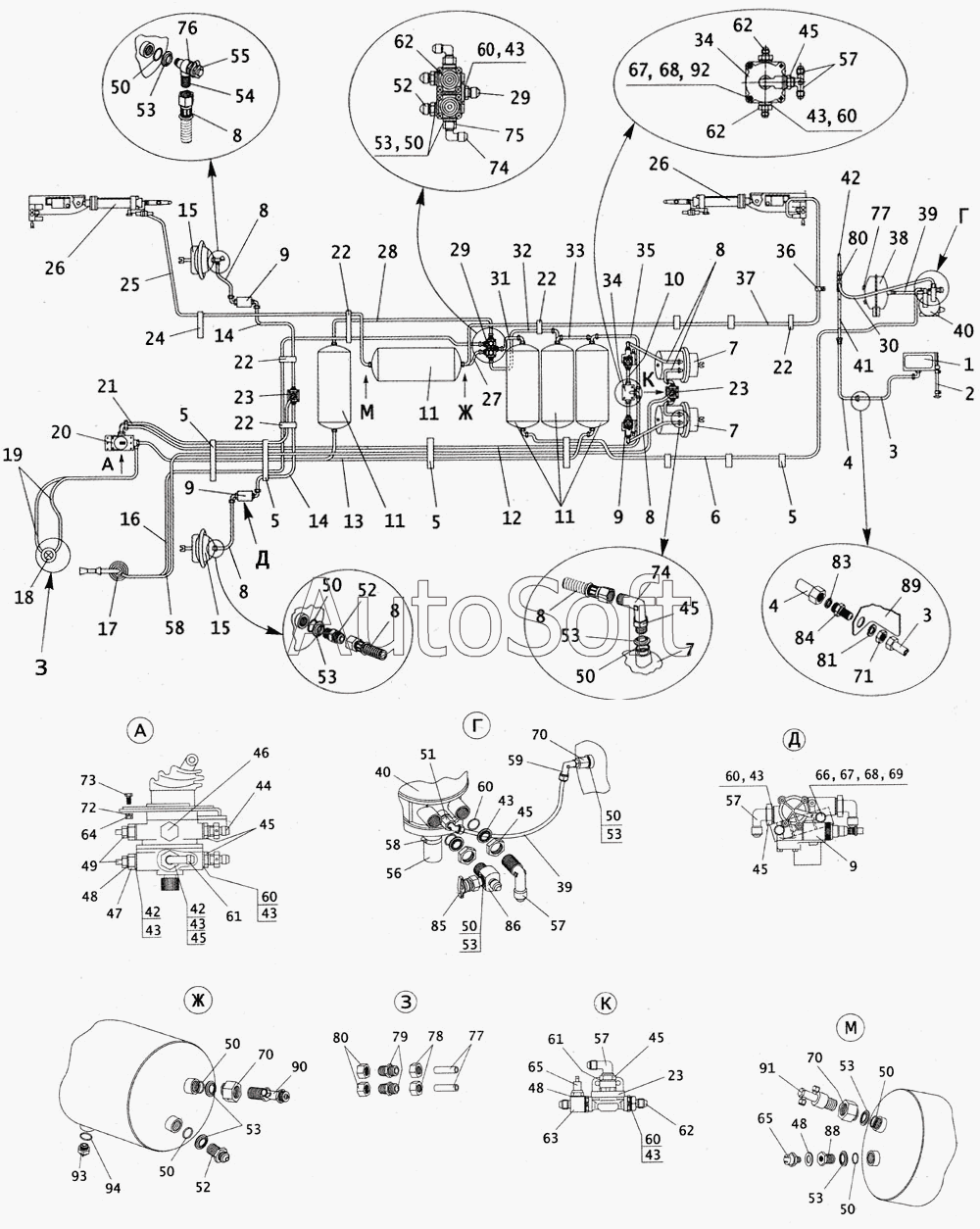

Каталог запасных частей к технике: ПАЗ-4230 (2005). Схема пневматической системы тормозов с пневмоаппаратами
1
2
3
3
4
4
5
5
5
5
5
5
5
5
6
7
7
7
8
8
8
8
8
8
8
9
9
9
9
10
11
11
11
11
11
11
12
13
14
14
15
15
16
17
18
19
20
21
22
22
22
22
22
22
23
23
23
24
24
25
26
26
26
27
28
29
29
30
31
32
33
34
34
35
36
36
36
37
38
39
39
40
40
41
42
42
42
43
43
43
43
43
43
43
43
44
45
45
45
45
45
45
45
46
47
48
48
48
49
50
50
50
50
50
50
50
50
50
50
50
51
52
52
52
53
53
53
53
53
53
53
53
53
54
55
56
57
57
57
57
58
58
59
60
60
60
60
60
60
60
61
61
62
62
62
62
63
64
64
65
65
66
67
67
68
68
69
70
70
70
71
72
73
74
74
75
76
77
77
78
79
80
80
81
83
84
85
86
88
89
90
91
91
92
93
93
93
93
93
93
93
94
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Компрессор | |
| 2 | 4***6 | Шланг подвода воздуха к компрессору | |
| 3 | 4***5 | Трубка от компрессора до шланга | |
| 4 | 6***0 | Шланг в сборе | |
| 5 | 2***9 | Болт М6х16 | |
| 5 | 2***9 | Гайка М6 | |
| 5 | 2***9 | Шайба 6 | |
| 5 | 3***1 | Уплотнитель трубопроводов | |
| 5 | 4***4 | Кронштейн крепления трубок | |
| 6 | 4***2 | Трубка от воздухоосушителя до конденсационного баллона | |
| 7 | 1***0 | Камера тормозная с пружинным энергоаккумулятором в сборе (тип 24/24) | |
| 8 | 3***0 | Шланг тормозной | |
| 9 | 2***1 | Модулятор давления | |
| 10 | 4***6 | Трубка от ускорительного клапана до модулятора | |
| 11 | 3***4 | Прокладка воздушного баллона | |
| 11 | 3***6 | Хомут крепления баллона | |
| 11 | 4***5 | Хомут баллонов конденсационного, задних тормозов и стояночного тормоза | |
| 11 | 4***5 | Баллон воздушный | |
| 12 | 4***4 | Трубка от тормозного крана до клапана ускорительного | |
| 13 | 4***8 | Трубка от баллона переднего контура к тормозному крану | |
| 14 | 4***6 | Трубка от модулятора до клапана быстрого оттормаживания переднего | |
| 15 | 1***0 | Тормозная камера тип 24 в сборе | |
| 16 | 4***4 | Трубка от 4-контурного клапана до крана стояночного тормоза | |
| 17 | 1***0 | Кран стояночного тормоза с ручным управлением в сборе | |
| 18 | 2***0 | Указатель давления воздуха (манометр) в сборе | |
| 19 | 4***0 | Трубка от тормозного крана к манометру | |
| 20 | 1***1 | Кран тормозной двухсекционный | |
| 21 | 4***2 | Трубка от тормозного крана до клапана быстрого оттормаживания переднего | |
| 22 | 3***4 | Уплотнитель трубопроводов | |
| 22 | 3***5 | Кронштейн крепления трубок | |
| 23 | 1***0 | Клапан быстрого оттормаживания | |
| 24 | 3***5 | Уплотнитель трубопроводов | |
| 24 | 3***6 | Кронштейн крепления трубок | |
| 25 | 4***0 | Трубка от дверного баллона к механизму открывания дверей переднему | |
| 26 | 9***3 | Привод дверей ППДТС-1-1-50-125-ВЗ-24-01 | |
| 26 | 9***4 | Привод дверей ППДТС-1-1-50-125-У33А-24-01 | |
| 27 | 4***8 | Трубка от 4-контурного клапана до баллона дверей | |
| 28 | 4***6 | Трубка от 4-контурного клапана до баллона переднего контура | |
| 29 | 3***0 | Клапан защитный 4-х контурный в сборе | |
| 30 | 4***0 | Трубка от охладителя до воздухоосушителя | |
| 31 | 4***0 | Трубка от 4-контурного клапана до конденсационного баллона | |
| 32 | 4***2 | Трубка от 4-контурного клапана до баллона заднего контура | |
| 33 | 4***8 | Трубка баллонов заднего контура | |
| 34 | 1***0 | Клапан ускорительный | |
| 35 | 4***4 | Трубка от баллона заднего контура до клапана ускорительного | |
| 36 | 2***9 | Болт М6х16 | |
| 36 | 2***9 | Шайба 6 | |
| 36 | 3***8 | Хомут крепления трубок | |
| 37 | 4***8 | Трубка от дверного баллона к механизму открывания дверей заднему | |
| 38 | 3***1 | Баллон регенерационный | |
| 39 | 4***0 | Трубка от регенерационного баллона до воздухоосушителя | |
| 40 | L***0 | Воздухоосушитель | |
| 41 | 4***0 | Охладитель | |
| 42 | 4***0 | Охладитель | |
| 43 | 3***8 | Шайба | |
| 44 | 4***0 | Тройник манометра | |
| 45 | 3***2 | Гайка угольника | |
| 46 | 3***2 | Заглушка | |
| 47 | 3***3 | Переходник | |
| 48 | 6***3 | Прокладка | |
| 49 | 2***9 | Датчик включения сигналов торможения | |
| 50 | 0***2 | Кольцо уплотнительное | |
| 50 | 3***6 | Кольцо уплотнительное | |
| 51 | 4***7 | Переходник осушителя | |
| 52 | 3***9 | Штуцер ввертной | |
| 53 | 3***5 | Шайба | |
| 54 | 3***1 | Тройник клапана контрольного вывода | |
| 55 | 1***0 | Клапан контрольного вывода | |
| 56 | 4***0 | Шланг отвода воздуха | |
| 57 | 3***1 | Штуцер угловой | |
| 58 | Т***W | Хомут червячный | |
| 59 | S***8 | Фитинг угловой | |
| 60 | 0***2 | Кольцо уплотнительное | |
| 60 | 3***8 | Кольцо уплотнительное | |
| 61 | 3***1 | Штуцер угловой | |
| 62 | 3***2 | Штуцер ввертной | |
| 63 | 3***4 | Тройник датчика аварийного давления воздуха | |
| 64 | 2***9 | Гайка М10 | |
| 65 | 2***9 | Датчик аварийного давления воздуха | |
| 66 | 2***9 | БолтМ8х80 | |
| 67 | 2***9 | Гайка М8 | |
| 68 | 2***9 | Шайба 8 | |
| 69 | 2***9 | Шайба 8 | |
| 70 | 4***7 | Переходник | |
| 71 | 2***9 | Гайка М18х1,5-6Н ОСТ 37.001.124-93 | |
| 72 | 2***9 | Шайба 10 пружинная | |
| 73 | 2***9 | Болт М10х28 | |
| 74 | 3***1 | Штуцер угловой | |
| 75 | 2***9 | Гайка М16 | |
| 76 | 3***2 | Прокладка | |
| 77 | 4***0 | Пробка баллона регенерационного | |
| 78 | 2***3 | Гайка | |
| 79 | 3***1 | Штуцер | |
| 80 | 3***2 | Проходник прямой | |
| 81 | 2***9 | Шайба 18Л | |
| 82 | 9***5 | Клапан в сборе | |
| 83 | 3***5 | Прокладка | |
| 84 | 4***0 | Штуцер | |
| 85 | 1***0 | Клапан контрольного вывода | |
| 86 | 4***5 | Тройник клапана накачки шин | |
| 87 | 4***7 | Переходник | |
| 88 | 4***6 | Переходник | |
| 89 | 4***0 | Кронштейн крепления шланга | |
| 90 | 9***1 | Штуцер воздушного баллона дверей | |
| 91 | 9***5 | Клапан в сборе | |
| 91 | М***1 | Штуцер | |
| 92 | 2***9 | Болт М8х60 | |
| 93 | 3***0 | Клапан сброса конденсата | |
| 93 | 3***2 | Шток клапана | |
| 93 | 3***4 | Корпус клапана | |
| 93 | 3***0 | Кольцо эксцентрическое клапана | |
| 93 | 3***2 | Пружина клапана сброса конденсата | |
| 93 | 3***1 | Обойма клапана | |
| 93 | 3***6 | Манжета клапана | |
| 94 | 3***4 | Прокладка штуцера |
