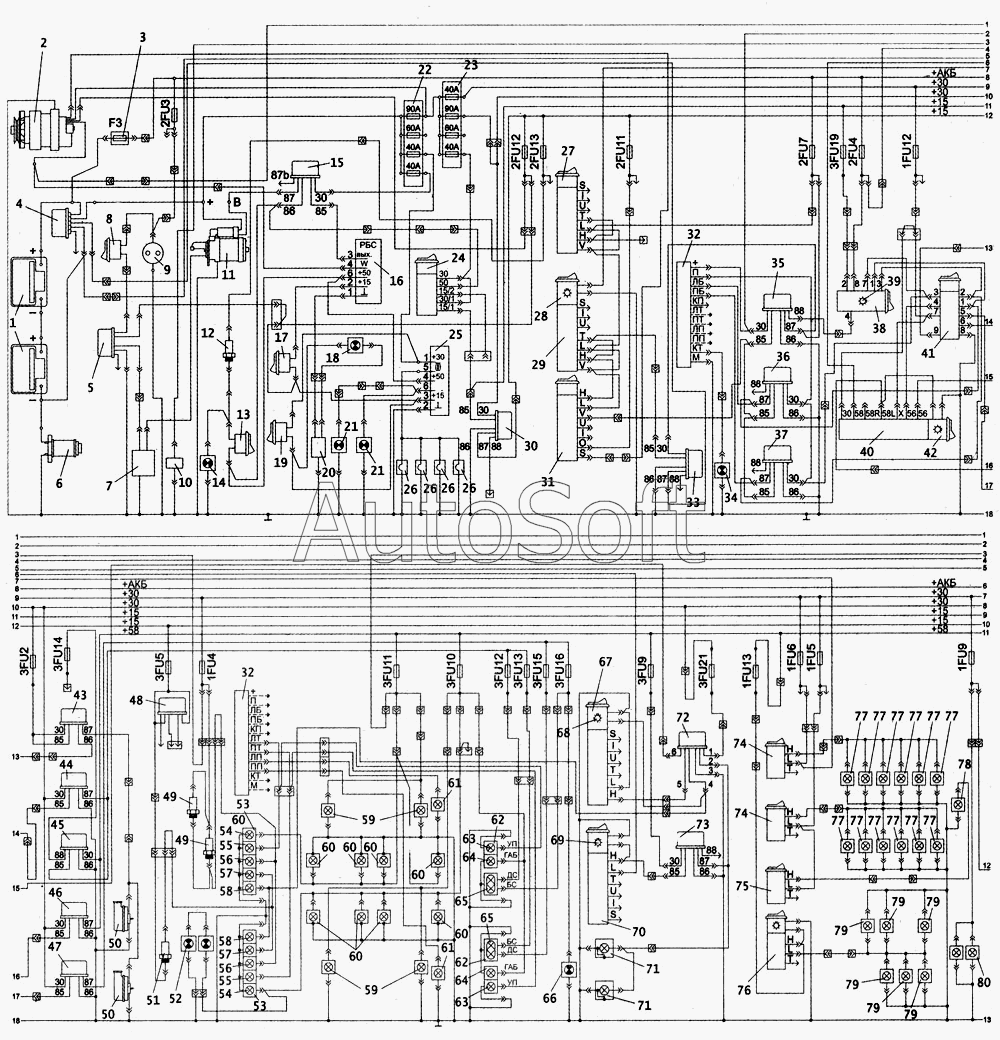

Каталог запасных частей к технике: ПАЗ-4230 (2005). Электрооборудование автобуса
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
26
26
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
50
50
50
51
52
53
53
54
54
55
55
56
56
57
57
58
58
59
59
60
60
60
60
60
60
60
61
61
62
62
63
63
64
64
65
65
66
67
68
69
70
71
71
71
72
73
74
74
75
76
77
77
77
77
77
77
77
77
77
77
77
77
77
78
79
79
79
79
79
79
80
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 486 104 104 | 4***4 | Блок управления АБС | |
| 1 | 6***2 | Аккумуляторная батарея | |
| 2 | 3***1 | Генератор | |
| 3 | П***7 | Предохранитель | |
| 4 | 1***7 | Выключатель аккумуляторных батарей | |
| 5 | 9***7 | Реле глушения двигателя | |
| 6 | В***Б | Выключатель МАССЫ | |
| 7 | Э***3 | Электромагнитный клапан глушения ДВС | |
| 8 | 3***7 | Выключатель глушения двигателя в мотоотсеке | |
| 9 | П***0 | Розетка | |
| 10 | Э***а | Электромагнитный клапан отсечки топлива | |
| 11 | 9***0 | Стартер | |
| 11 | А***1 | Стартер | |
| 12 | В***А | Выключатель фонарей заднего хода | |
| 13 | 3***0 | Выключатель пуска двигателя в мотоотсеке | |
| 14 | 2***А | Контрольная лампа «нейтраль» | |
| 15 | 7***0 | Реле стартера | |
| 16 | 2***7 | Реле блокировки запуска стартера | |
| 17 | К***е | Кнопка сброса блокировки при повторном пуске | |
| 18 | 2***А | Сигнализатор открытого положения заднего люка | |
| 19 | 3***3 | Выключатель в мотоотсеке дублирующий запуск свечей накаливания | |
| 20 | В***1 | Датчик положения заднего люка | |
| 21 | 3***А | Сигнализатор включения свечей накаливания | |
| 22 | Ф***1 | Блок предохранителей БПР-4 | |
| 23 | Ф***1 | Блок предохранителей БПР-4 | |
| 24 | 2***4 | Выключатель приборов и стартера | |
| 25 | Б***я | Блок управления свечами накаливания | |
| 26 | 1***0 | Свеча предпускового подогрева | |
| 27 | В***я | Выключатель глушения двигателя | |
| 28 | С***» | Сигнализатор включения «+АКБ» | |
| 29 | 7***2 | Выключатель дистанционный аккумуляторных батарей | |
| 30 | П***5 | Аварийный выключатель | |
| 31 | Р***1 | Выключатель аварийный | |
| 32 | Р***в | Реле-прерыватель указателя поворотов | |
| 33 | 9***7 | Реле глушения двигателя | |
| 34 | 2***А | Сигнализатор указателей поворотов | |
| 35 | 9***7 | Реле глушения двигателя | |
| 36 | 9***7 | Реле глушения двигателя | |
| 37 | 9***7 | Реле глушения двигателя | |
| 38 | 2***2 | Выключателей аварийной сигнализации | |
| 39 | К***» | Контрольная лампа «аварийной сигнализации» | |
| 40 | 5***1 | Центральный переключатель света | |
| 41 | 1***1 | Подрулевой переключатель света фар, указателей поворотов и звуковых сигналов | |
| 42 | С***й | Сигнализатор включения габаритных огней | |
| 43 | 9***1 | Реле включения звуковых сигналов | |
| 44 | 9***1 | Реле включения звуковых сигналов | |
| 45 | Р***е | Реле дополнительное | |
| 46 | Р***я | Реле включения габаритного огня | |
| 47 | 9***1 | Реле включения звуковых сигналов | |
| 48 | Р***е | Реле дополнительное | |
| 49 | 2***9 | Датчик сигналов торможения | |
| 50 | С***3 | Сигнал звуковой низкого тона | |
| 50 | С***4 | Сигнал звуковой высокого тона | |
| 51 | В***А | Выключатель фонарей заднего хода | |
| 52 | 1***7 | Фонарь освещения номерного знака | |
| 53 | 7***4 | Задние блоки фонарей | |
| 54 | А***5 | Лампа заднего габаритного огня | |
| 55 | А***) | Лампа задних указателей поворота | |
| 56 | А***) | Лампа сигналов торможения | |
| 57 | А***) | Лампа сигналов торможения | |
| 58 | А***) | Лампа сигналов торможения | |
| 59 | 2***2 | Верхние габаритные фонари (задние/передние) | |
| 60 | 4***3 | Боковые маркерные габаритные фонари (правый/левый) | |
| 61 | 5***6 | Фонари боковых указателей поворотов | |
| 62 | 7***1 | Блок фара (левая/правая) | |
| 63 | А***) | Лампа сигналов торможения | |
| 64 | А***) | Лампа переднего габаритного огня | |
| 65 | А***) | Лампа фары | |
| 66 | 2***А | Контрольная лампа ДАЛЬНИЙ СВЕТ | |
| 67 | 7***7 | Выключатель противотуманных фонарей | |
| 68 | С***й | Сигнализатор включения противотуманных фонарей | |
| 69 | С***р | Сигнализатор включения противотуманных фар | |
| 70 | 8***6 | Выключатель противотуманных фар | |
| 71 | 2***3 | Фара противотуманная | |
| 71 | А***) | Лампа фары противотуманной | |
| 72 | 2***1 | Реле включения противотуманных фонарей | |
| 73 | 9***7 | Реле глушения двигателя | |
| 74 | 8***2 | Выключатель плафонов освещения салона | |
| 75 | 8***3 | Выключатель освещения места водителя | |
| 76 | 8***1 | Выключатель освещения багажных отсеков | |
| 77 | 2***4 | Плафон салона | |
| 77 | В***1 | Светильник автотранспортный | |
| 78 | 2***4 | Плафон водителя | |
| 79 | 1***4 | Плафон освещения багажных отсеков | |
| 80 | 2***4 | Плафон освещения моторного отсека | |
| 81 | 2***А | Сигнализатор обогрева зеркал заднего вида | |
| 82 | 8***8 | Выключатель обогрева зеркал заднего вида | |
| 83 | 5***4 | Блок управления зеркалами | |
| 84 | 8***4 | Выключатель осушителя | |
| 85 | С***я | Сигнализатор работы осушителя | |
| 86 | Э***а | Электродвигатели поворотных механизмов зеркал заднего вида | |
| 87 | Э***а | Электродвигатели поворотных механизмов зеркал заднего вида | |
| 88 | 8***0 | Выключатель циркуляционного насоса | |
| 89 | С***а | Сигнализатор включения циркуляционного насоса | |
| 90 | 8***3 | Выключатель предпускового подогревателя | |
| 91 | С***я | Сигнализатор запуска предпускового подогревателя | |
| 92 | О***а | Осушитель воздуха | |
| 93 | 9***9 | Подрулевой переключатель стеклоочистки | |
| 94 | 3***1 | Мотор-редуктор ВОSСН | |
| 95 | 3***0 | Блок управления предпусковым подогревателем | |
| 96 | Э***я | Электродвигатель стеклоомывателя | |
| 97 | 3***0 | Электронасос | |
| 98 | 4***7 | Реле времени работы стеклоочистителя | |
| 99 | Д***д | Диод | |
| 100 | 8***4 | Переключатель режимов обдува стекол | |
| 101 | 8***9 | Переключатель отопителей салона | |
| 102 | 9***7 | Реле глушения двигателя | |
| 103 | Э***а | Электродвигатель отопителя салона | |
| 104 | Э***л | Электродвигатели обдува стекол | |
| 105 | Л***в | Лампа подсветки комбинации приборов | |
| 106 | Л***а | Лампа подсветки тахографа | |
| 107 | 1***5 | Тахограф | |
| 108 | Д***а | Датчик тахографа | |
| 109 | 2***2 | Вольтметр в сборе | |
| 109 | 3***0 | Указатель давления масла в сборе | |
| 109 | 3***6 | Указатель уровня топлива в сборе | |
| 109 | 3***7 | Указатель температуры охлаждающей жидкости | |
| 109 | 5***1 | Комбинация приборов | |
| 110 | 2***0 | Тахометр | |
| 111 | Л***а | Лампа подсветки тахометра | |
| 112 | 2***А | Контрольная лампа «засоренность фильтра» | |
| 113 | 2***А | Сигнализатор аварийной температуры охлаждающей жидкости | |
| 114 | 2***А | Сигнализатор низкого уровня топлива | |
| 115 | 2***А | Сигнализатор аварийного давления масла | |
| 116 | 2***А | Сигнализатор аварийного давления воздуха в первом контуре | |
| 117 | 2***А | Сигнализатор аварийного давления воздуха во втором контуре | |
| 118 | 2***А | Сигнализатор аварийного давления воздуха в третьем контуре | |
| 120 | 2***А | Сигнализатор аварийного давления воздуха в четвертом контуре | |
| 121 | 2***А | Сигнализатор стояночного тормоза | |
| 122 | Р***е | Реле дополнительное | |
| 123 | 7***0 | Сигнализатор шумовой связи с водителем | |
| 124 | Р***е | Реле дополнительное | |
| 125 | Д***5 | Датчик засоренности воздушного фильтра | |
| 126 | 2***8 | Датчик указателя температуры охлаждающей жидкости | |
| 127 | Т***1 | Датчик превышения температуры охлаждающей жидкости | |
| 128 | 5***7 | Датчик указателя уровня топлива | |
| 129 | 2***1 | Выключатель экстренного открывания двери | |
| 130 | 3***9 | Датчик указателя давления масла | |
| 131 | 2***9 | Датчик аварийного давления масла | |
| 132 | 2***9 | Датчик аварийного давления воздуха | |
| 133 | 2***9 | Датчик аварийного давления воздуха | |
| 134 | 3***6 | Выключатель открывания передней двери наружный | |
| 135 | С***и | Сигнализатор шумовой экстренного открывания передней двери | |
| 136 | С***и | Сигнализатор шумовой экстренного открывания задней двери | |
| 137 | 2***3 | Выключатель сигнала водителю | |
| 138 | У***0 | Блок звуковой сигнализации дверных механизмов | |
| 139 | 7***9 | Переключатель управления дверью водителя | |
| 140 | 2***А | Сигнализатор открытого положения передней двери | |
| 141 | 2***3 | Выключатель сигнала водителю | |
| 142 | 5***4 | Электромагнитные клапаны дверных механизмов (24В) | |
| 143 | В***5 | Концевые выключатели положения дверей (микропереключатели (24В)) | |
| 144 | 2***1 | Плафон дверного проема | |
| 145 | 7***9 | Переключатель управления дверью водителя | |
| 146 | 2***А | Сигнализатор открытого положения передней двери | |
| 147 | А***а | Автомагнитола | |
| 148 | Д***а | Динамики салона | |
| 149 | П***я | Преобразователь напряжения | |
| 150 | Т***о | Транспортно- переговорное устройство | |
| 151 | 2***1 | Модулятор давления | |
| 152 | 0***0 | Датчик состояния колес | |
| 153 | К***» | Контрольная лампа «АSR» | |
| 154 | 2***А | Контрольная лампа неисправности АБС | |
| 155 | 7***0 | Выключатель диагностический АБС | |
| 157 | Р***е | Реле дополнительное |
