Каталог запасных частей к технике: ПАЗ-4230 (2005). Аккумуляторные батареи и их установка
37
25
25
26
27
28
29
30
31
32
33
34
35
36
24
24
38
39
40
41
42
43
44
44
45
45
46
46
12
1
2
3
3
4
4
5
5
5
5
6
6
6
7
7
8
8
9
9
10
11
13
14
15
16
17
17
17
18
19
20
21
22
22
23

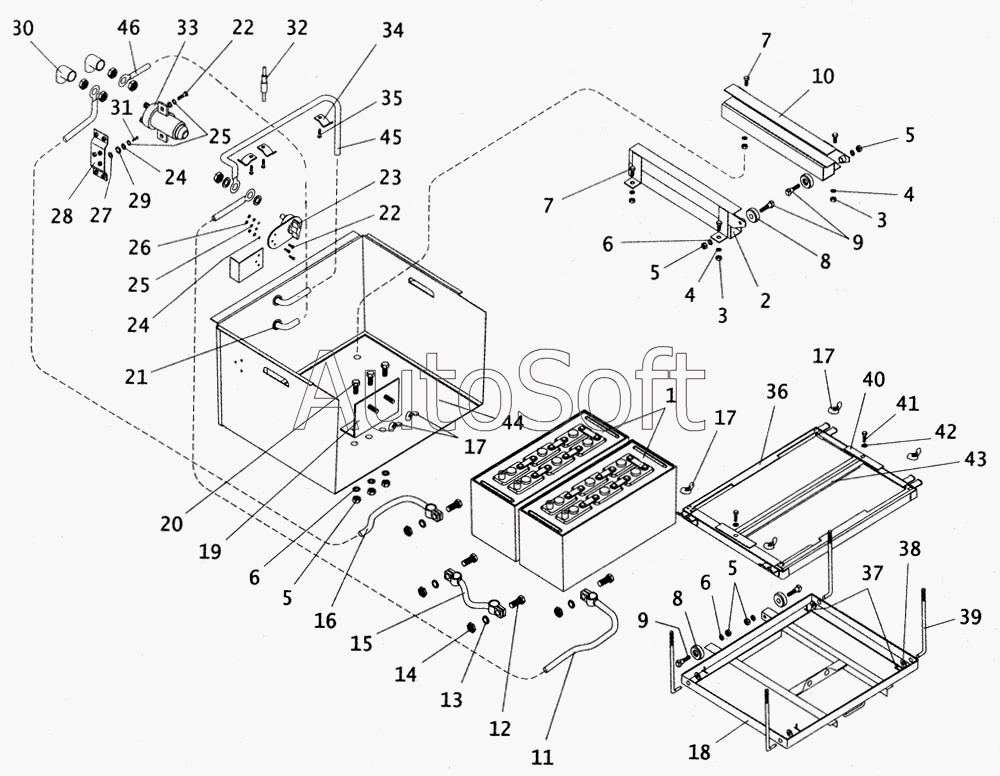

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4230-3748040 | 4***0 | Салазки АКБ с роликами и тягами в сборе | |
| 4230-3748051 | 4***1 | Рамка-прижим аккумуляторных батарей в сборе | |
| 1 | 6***2 | Батарея аккумуляторная | |
| 2 | 4***1 | Направляющая ящика левая | |
| 3 | 2***9 | Гайка М12 | |
| 4 | 2***9 | Шайба 6 | |
| 5 | 2***9 | Гайка М10 | |
| 6 | 2***9 | Шайба 10 пружинная | |
| 7 | 2***9 | Болт М12х45 | |
| 8 | 4***3 | Ролик | |
| 9 | 4***2 | Палец | |
| 10 | 4***0 | Направляющая ящика правая | |
| 11 | 4***8 | Провод от «-» АКБ к выключателю МАССЫ | |
| 12 | 2***6 | Болт М8х30 | |
| 13 | 2***9 | Шайба 8 | |
| 14 | 2***9 | Гайка М8 | |
| 15 | 4***0 | Провод между аккумуляторными батареями (АКБ) | |
| 16 | 4***6 | Провод от «+» АКБ к выключателю | |
| 17 | 3***5 | Гайка крепления аккумуляторной батарей | |
| 18 | 4***1 | Салазки ящика аккумуляторных батарей (АКБ) | |
| 19 | 4***0 | Фиксатор | |
| 20 | 2***9 | Болт М10х35 крепления отстойника | |
| 21 | 6***2 | Втулка уплотнительная | |
| 22 | 2***9 | Болт М6х16 | |
| 23 | В***Б | Выключатель МАССЫ | |
| 24 | 2***9 | Шайба диаметром 6 | |
| 25 | 2***9 | Шайба 6 | |
| 26 | 2***9 | Гайка М6 | |
| 27 | 3***3 | Шайба изоляционная | |
| 28 | 3***0 | Кронштейн крепления выключателя | |
| 29 | 3***1 | Шайба | |
| 30 | 4***4 | Чехол защитный силовых клемм выключателя батареи | |
| 31 | 2***9 | Болт М6х20 | |
| 32 | П***7 | Предохранитель | |
| 33 | 1***7 | Выключатель аккумуляторных батарей | |
| 34 | 3***8 | Скоба | |
| 35 | 2***9 | Винт М4х12 крепления накладки упора | |
| 36 | 4***0 | Рамка-прижим аккумуляторных батарей в сборе | |
| 37 | 2***9 | Шплинт 2,5х16 | |
| 38 | 2***9 | Шайба 8 | |
| 39 | 4***3 | Тяга салазок | |
| 40 | 4***3 | Планка-прижим | |
| 41 | 2***9 | Болт М8х12 | |
| 42 | 2***9 | Шайба 8 | |
| 43 | 3***2 | Уголок регулировочный рамки-прижима | |
| 44 | 4***0 | Ящик аккумуляторных батарей в сборе | |
| 44 | 4***0 | Ящик аккумуляторной батареи в сборе | |
| 45 | 4***4 | Жгут проводов по основанию | |
| 45 | 4***0 | Жгут проводов по основанию | |
| 46 | 4***4 | Провод от стартера к главному выключателю | |
| 46 | 4***4 | Провод от стартера к главному выключателю |
