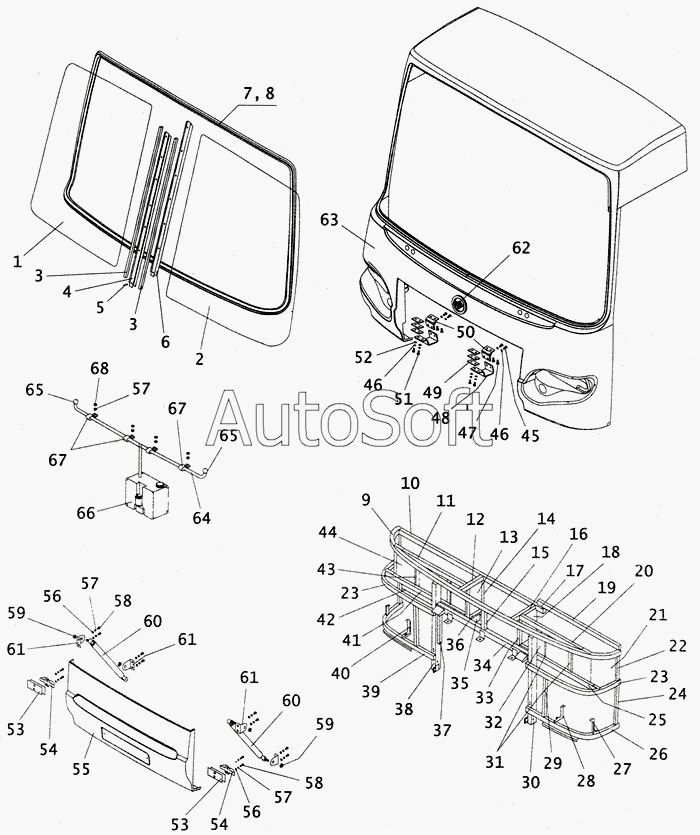

Каталог запасных частей к технике: ПАЗ-4230 (2005). Передок в сборе с остеклением и люком
1
2
3
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
30
30
30
30
30
31
32
33
34
34
34
34
35
36
37
38
39
40
41
42
43
44
45
46
46
47
48
49
50
51
52
53
53
54
54
54
54
54
54
54
54
54
55
56
56
57
57
57
58
58
59
59
60
60
61
61
61
62
63
63
64
65
65
66
67
67
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1112.5208-26 | 1***6 | Стеклоомыватель в сборе | |
| 4230-5206010 | 4***0 | Стекло ветровое панорамное | |
| 4230-5301010 | 4***0 | Каркас передка в сборе | |
| 1 | 4***2 | Стекло ветровое правое | |
| 2 | 4***3 | Стекло ветровое левое | |
| 3 | 4***0 | Уплотнитель ветровой стойки | |
| 4 | 4***8 | Стойка ветрового окна наружная | |
| 5 | 2***9 | Винт М5-6gх25 ОСТ 37.001.125-81 | |
| 6 | 4***6 | Стойка ветрового окна внутренняя | |
| 7 | 4***1 | Уплотнитель ветрового стекла | |
| 8 | 4***4 | Замок уплотнителя ветрового окна | |
| 9 | 4***2 | Пояс подоконный | |
| 10 | 4***4 | Балка правая | |
| 10 | 6***6 | Гайка специальная | |
| 11 | 4***4 | Усилитель поперечный | |
| 12 | 4***8 | Усилитель продольный | |
| 13 | 4***0 | Панель боковая | |
| 14 | 4***6 | Стойка | |
| 15 | 4***4 | Стойка | |
| 16 | 4***2 | Усилитель продольный | |
| 17 | 4***6 | Стойка | |
| 18 | 4***0 | Панель боковая | |
| 19 | 4***0 | Балка крепления щитка приборов | |
| 20 | 4***0 | Усилитель поперечный | |
| 21 | 4***6 | Панель левая | |
| 22 | 4***2 | Стойка | |
| 23 | 4***0 | Пояс средний | |
| 24 | 4***0 | Стойка | |
| 25 | 4***0 | Усилитель нижний | |
| 26 | 4***7 | Пояс нижний левый в сборе с уголком | |
| 27 | 4***8 | Кронштейн фары | |
| 28 | 4***5 | Опора фары левой | |
| 29 | 4***6 | Стойка | |
| 30 | 4***0 | Стойка передка правая в сборе | |
| 30 | 4***2 | Стойка передка | |
| 30 | 4***4 | Усилитель стойки | |
| 30 | 4***0 | Упор замка | |
| 30 | 4***6 | Заглушка стойки | |
| 30 | 6***6 | Гайка специальная | |
| 31 | 4***0 | Уголок в сборе с гайками | |
| 32 | 4***8 | Панель правая | |
| 33 | 4***6 | Стойка | |
| 34 | 4***2 | Пояс средний в сборе с кронштейнами и уголками | |
| 34 | 4***4 | Пояс средний | |
| 34 | 4***0 | Уголок | |
| 34 | 4***6 | Кронштейн | |
| 35 | 4***6 | Уголок левый | |
| 36 | 4***8 | Труба каркаса вещевого ящика продольная | |
| 37 | 4***4 | Стойка | |
| 38 | 4***1 | Стойка передка левая в сборе | |
| 39 | 4***6 | Пояс нижний правый в сборе с уголком | |
| 40 | 4***6 | Опора фары правой | |
| 41 | 4***6 | Труба каркаса вещевого ящика поперечная | |
| 42 | 4***0 | Уголок левый | |
| 43 | 4***2 | Уголок в сборе с гайками | |
| 44 | 4***4 | Панель правая | |
| 45 | 2***9 | Болт М8х12 | |
| 46 | 2***9 | Шайба 8 | |
| 47 | 2***9 | Винт М8х18 | |
| 48 | 4***6 | Петля подвижная | |
| 49 | 4***0 | Прокладка регулировочная | |
| 50 | 4***0 | Петля крышки люка передка | |
| 51 | 2***9 | Болт М8х20 | |
| 52 | 2***9 | Шайба 8 | |
| 53 | 4***0 | Прокладка регулировочная | |
| 54 | 5***2 | Корпус замка | |
| 54 | 5***4 | Ротор | |
| 54 | 5***6 | Пластина пружины | |
| 54 | 5***8 | Пружина | |
| 54 | 5***0 | Ось между пластиной пружины и корпусом замка | |
| 54 | 5***2 | Ось между корпусом замка и ротором | |
| 54 | 5***4 | Ось между пластиной пружины и ротором | |
| 54 | 5***0 | Замок в сборе | |
| 55 | 4***0 | Люк передка | |
| 56 | 2***9 | Шайба диаметром 6 | |
| 57 | 2***9 | Шайба 6 | |
| 58 | 2***9 | Винт М6х14 крепления панели спинки нижний | |
| 59 | 2***9 | Гайка М8 | |
| 60 | 1***0 | Пружина газовая с шарнирами в сборе | |
| 61 | 4***0 | Кронштейн крепления газового упора | |
| 62 | 3***0 | Эмблема | |
| 63 | 4***0 | Панель передка наружная | |
| 63 | 4***0 | Панель передка наружная | |
| 64 | 1***1 | Трубопровод | |
| 65 | 1***1 | Жиклер | |
| 66 | 1***1 | Бачок омывателя в сборе | |
| 67 | 6***7 | Хомут крепления трубки | |
| 68 | 2***9 | Гайка М6 |
