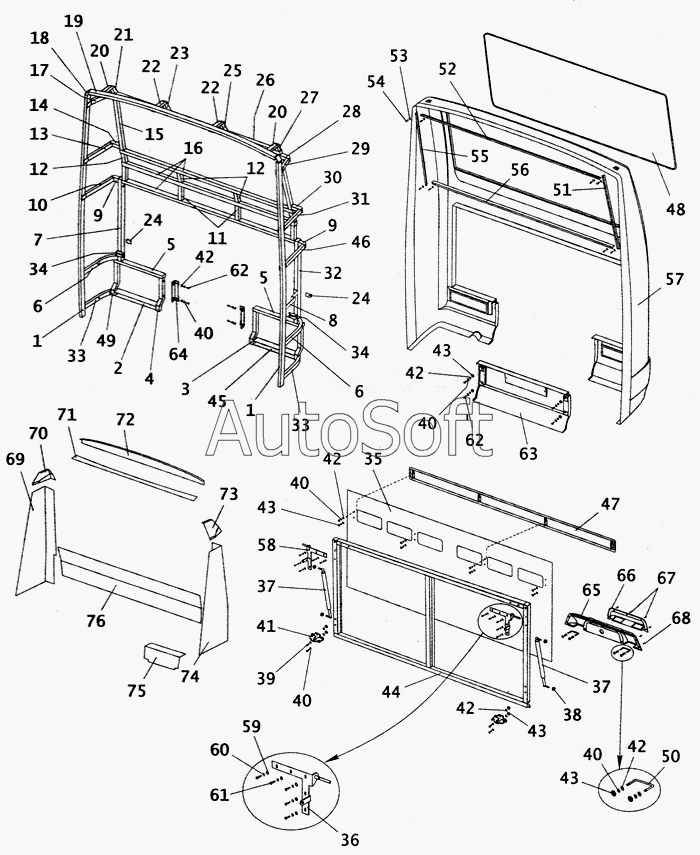

Каталог запасных частей к технике: ПАЗ-4230 (2005). Задок кузова с остеклением
1
1
2
3
4
5
5
6
6
7
8
9
9
10
11
12
12
13
14
15
16
17
18
19
20
20
21
22
22
23
24
24
25
26
27
28
29
30
31
32
33
33
34
34
35
36
37
37
38
39
40
40
40
40
40
41
41
41
41
41
41
41
41
42
42
42
42
42
43
43
43
43
44
44
44
44
44
44
44
44
44
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4230-5601010 | 4***0 | Каркас задка в сборе | |
| 4230-5601059 | 4***9 | Пояс верхний левый | |
| 4230-5613010 | 4***0 | Крышка люка задка в сборе без навески, ручек и облицовки | |
| 1 | 4***8 | Стойка задка боковая | |
| 2 | 4***6 | Профиль нижний левый | |
| 3 | 4***8 | Стойка задка правая | |
| 4 | 4***9 | Стойка задка левая | |
| 5 | 4***2 | Пояс задка нижний | |
| 6 | 4***2 | Пояс по верху основания | |
| 7 | 4***0 | Стойка задка правая с кронштейнами в сборе | |
| 8 | 4***0 | Кронштейн расширительного бачка | |
| 9 | 4***0 | Пояс | |
| 10 | 4***7 | Пояс по сетке 800 левый | |
| 11 | 4***2 | Стойка | |
| 12 | 4***0 | Стойка | |
| 13 | 4***5 | Пояс средний левый | |
| 14 | 4***7 | Пояс средний левый | |
| 15 | 4***4 | Стойка | |
| 16 | 4***4 | Пояс задка | |
| 17 | 4***3 | Пояс верхний левый | |
| 18 | 4***0 | Косынка | |
| 19 | 4***2 | Дуга задка | |
| 20 | 4***0 | Профиль верхний | |
| 21 | 4***5 | Стойка верхняя левая | |
| 22 | 4***8 | Профиль верхний | |
| 23 | 4***3 | Стойка верхняя левая | |
| 24 | 4***6 | Кронштейн крепления газового упора на заднем люке | |
| 25 | 4***2 | Стойка верхняя правая | |
| 26 | 4***6 | Пояс задка | |
| 27 | 4***4 | Стойка верхняя правая с кронштейнами в сборе | |
| 28 | 4***8 | Пояс верхний правый | |
| 29 | 4***2 | Пояс верхний правый | |
| 30 | 4***6 | Пояс средний правый | |
| 31 | 4***4 | Пояс средний правый | |
| 32 | 4***1 | Стойка задка левая | |
| 33 | 4***4 | Пояс нижний | |
| 34 | 5***0 | Кронштейн | |
| 35 | 4***0 | Панель крышки люка задка | |
| 36 | 5***0 | Кронштейн крепления заднего люка левый | |
| 37 | 1***0 | Пружина газовая в сборе люка радиатора | |
| 38 | 2***9 | Гайка М8 | |
| 39 | 2***9 | Винт М6х14 крепления панели спинки нижний | |
| 40 | 2***9 | Шайба 6 | |
| 41 | 5***0 | Замок в сборе | |
| 41 | 5***2 | Корпус замка | |
| 41 | 5***4 | Ротор | |
| 41 | 5***6 | Пластина пружины | |
| 41 | 5***8 | Пружина | |
| 41 | 5***0 | Ось между пластиной пружины и корпусом замка | |
| 41 | 5***2 | Ось между корпусом замка и ротором | |
| 41 | 5***4 | Ось между пластиной пружины и ротором | |
| 42 | 2***9 | Шайба 6 | |
| 43 | 2***9 | Гайка М6 | |
| 44 | 3***6 | Пластина-гайка горизонтальная | |
| 44 | 4***0 | Профиль каркаса люка средний | |
| 44 | 5***0 | Каркас заднего люка в сборе | |
| 44 | 5***0 | Профиль каркаса люка правый | |
| 44 | 5***0 | Профиль каркаса люка левый | |
| 44 | 5***0 | Профиль каркаса люка нижний | |
| 44 | 5***0 | Профиль каркаса люка верхний | |
| 44 | 5***0 | Пластина закладная крепления кронштейна заднего люка | |
| 44 | 5***0 | Держатель пластины горизонтальный | |
| 44 | 5***0 | Держатель пластины | |
| 45 | 4***8 | Профиль нижний | |
| 46 | 4***6 | Пояс по сетке 800 правый | |
| 47 | 4***0 | Отражатель потока воздуха | |
| 48 | 4***0 | Стекло задка | |
| 49 | 4***6 | Стойка | |
| 50 | 5***2 | Ручка заднего люка | |
| 51 | 4***8 | Накладка окна задка внутренняя боковая правая | |
| 52 | 4***0 | Накладка окна задка внутренняя верхняя горизонтальная | |
| 53 | 4***3 | Шайба облицовочная специальная | |
| 54 | 2***9 | Винт М4х18 | |
| 55 | 4***9 | Накладка окна задка внутренняя боковая левая | |
| 56 | 4***4 | Накладка окна задка внутренняя нижняя горизонтальная | |
| 57 | 4***0 | Панель задка наружная | |
| 58 | 5***0 | Кронштейн крепления заднего люка правый | |
| 59 | 2***9 | Шайба 8 | |
| 60 | 2***9 | Шайба 8 | |
| 61 | 2***9 | Болт М8х6gx25 | |
| 62 | 2***9 | Болт М6х16 | |
| 63 | 4***4 | Панель задка нижняя | |
| 64 | 4***6 | Кронштейн | |
| 65 | 5***0 | Облицовка ручки люка задка | |
| 66 | 3***2 | Облицовка | |
| 67 | 2***9 | Винт 4х30 | |
| 68 | Е***6 | Винт СП М4х12 ТУ 37.103.040-96 | |
| 69 | 4***8 | Панель задка боковая внутренняя правая | |
| 70 | 4***8 | Панель задка угловая внутренняя правая | |
| 71 | 4***0 | Панель задка внутренняя | |
| 72 | 4***2 | Панель задка | |
| 73 | 4***9 | Панель задка угловая внутренняя левая | |
| 74 | 4***9 | Панель задка боковая внутренняя левая | |
| 75 | 4***8 | Поддон радиатора задний | |
| 76 | 4***4 | Панель задка нижняя внутренняя |
