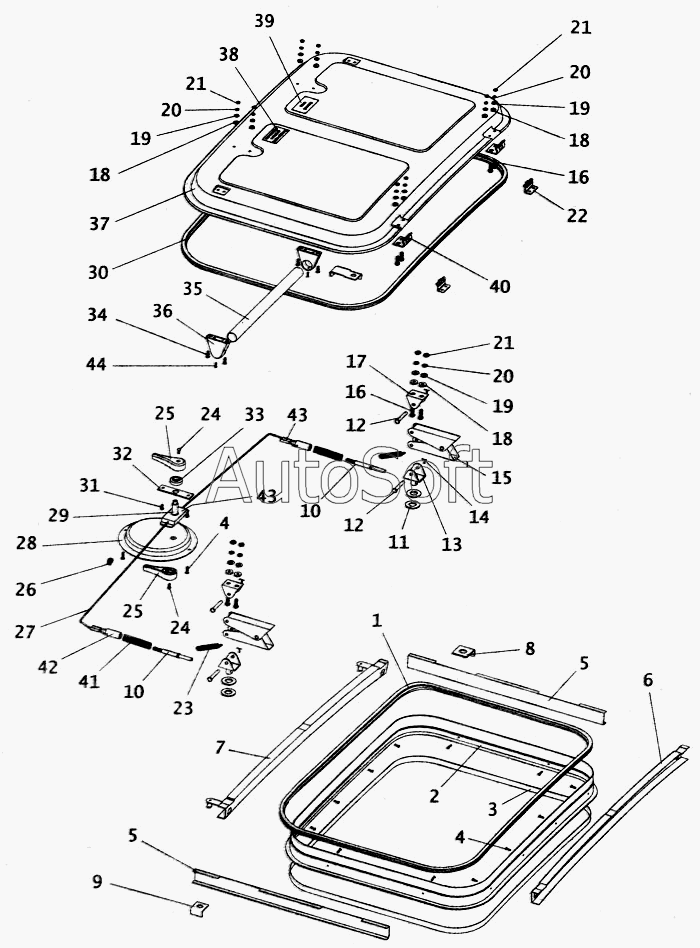

Каталог запасных частей к технике: ПАЗ-4230 (2005). Люки крыши кузова
33
22
22
23
24
24
25
25
26
27
28
29
30
31
32
22
34
35
36
37
38
39
40
41
42
43
43
44
12
12
1
2
3
4
4
5
5
6
7
8
9
10
10
11
13
14
15
15
15
15
16
16
17
18
18
18
19
19
19
20
20
20
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2М3ОG2 | 2***2 | Люк вентиляции в сборе | |
| 3205-8104010-20 | 3***0 | Крышка аварийного люка вентиляции | |
| 1 | 3***1 | Уплотнитель проема люка | |
| 2 | 4***6 | Профиль облицовочный | |
| 3 | 3***8 | Профиль облицовочный | |
| 4 | 2***9 | Винт М4х18 | |
| 5 | 3***0 | Профиль проема люка продольный | |
| 6 | 4***2 | Профиль проема люка поперечный | |
| 7 | 4***0 | Профиль проема люка поперечный | |
| 8 | 3***8 | Уголок крепления аварийного привода правый | |
| 9 | 3***9 | Уголок крепления аварийного привода левый | |
| 10 | 3***4 | Тяга фиксирующая | |
| 11 | 3***8 | Прокладка | |
| 12 | 2***9 | Палец 6х40 | |
| 13 | 3***2 | Кронштейн подъемных рычагов нижний | |
| 14 | 2***9 | Шплинт 2х12 | |
| 15 | 3***2 | Рычаги подъемные | |
| 15 | 3***4 | Рычаг подъемный верхний | |
| 15 | 3***6 | Рычаг подъемный нижний | |
| 15 | 3***9 | Ось подъемных рычагов | |
| 16 | 2***9 | Винт М6х18 | |
| 17 | 3***4 | Кронштейн крепления подъемных рычагов верхний | |
| 18 | 3***8 | Шайба уплотнительная | |
| 19 | 2***9 | Шайба 6 | |
| 20 | 2***9 | Шайба диаметром 6 | |
| 21 | 2***9 | Гайка М6 | |
| 22 | 3***0 | Петля на крыше с осью | |
| 22 | 3***0 | Петля на крыше | |
| 22 | 3***2 | Уплотнитель ручки аварийного механизма | |
| 23 | 3***8 | Пружина рычагов подъемных | |
| 24 | 2***9 | Винт М4х12 | |
| 25 | 3***0 | Ручка аварийного механизма | |
| 26 | 6***6 | Пломба | |
| 27 | 3***2 | Трос | |
| 28 | 3***8 | Облицовка аварийного привода | |
| 29 | 4***4 | Ось аварийного механизма | |
| 30 | 3***0 | Уплотнитель крышки люка | |
| 31 | 2***9 | Винт М4х12 крепления накладки упора | |
| 32 | 3***8 | Пластика оси привода | |
| 33 | 3***2 | Уплотнитель ручки аварийного механизма | |
| 34 | 2***9 | Винт М8х22 | |
| 35 | 3***6 | Поручень | |
| 36 | 3***2 | Кронштейн поручня | |
| 37 | 3***0 | Крышка люка вентиляции | |
| 38 | 3***1 | Табличка инструкционная люка | |
| 39 | 3***1 | Табличка ЗАПАСНЫЙ ВЫХОД | |
| 40 | 3***6 | Петля на люке | |
| 41 | 4***6 | Пружина | |
| 42 | 3***0 | Втулка регулирующая | |
| 43 | 3***5 | Фланец оси аварийного привода | |
| 44 | 2***9 | Винт М4х18 | |
| 45 | 6***2 | Трубка троса |
