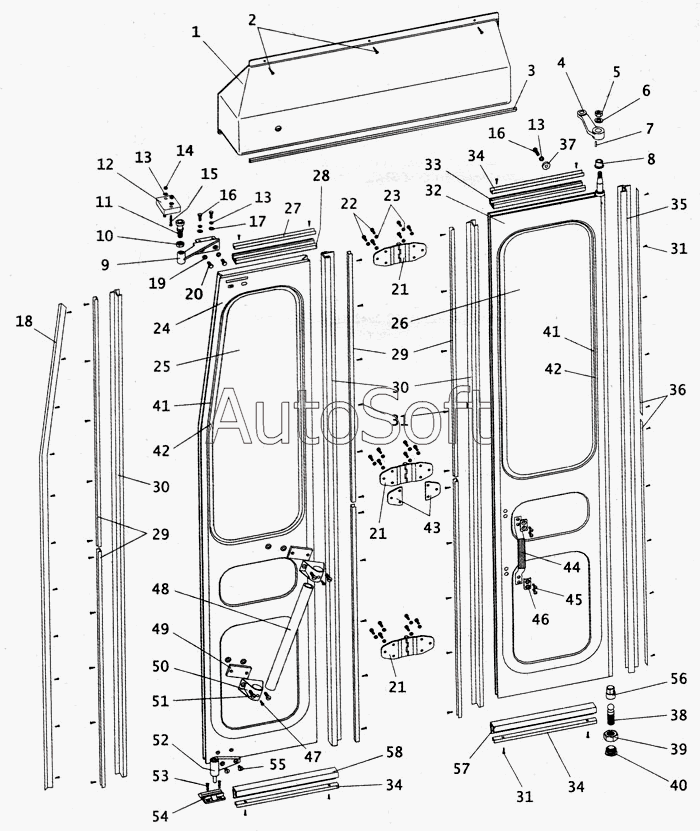

Каталог запасных частей к технике: ПАЗ-4230 (2005). Дверь пассажирская двухстворчатая
1
2
3
4
5
6
7
8
9
9
10
11
11
11
12
13
13
13
14
15
16
16
17
18
19
20
21
21
21
21
21
22
23
24
24
24
24
24
24
24
24
25
26
27
28
29
29
30
30
31
31
31
32
32
32
32
32
32
32
32
33
34
34
34
35
36
37
38
39
40
41
41
42
42
43
44
45
46
47
48
49
50
51
52
52
52
52
52
53
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3205-6100010-10 | 3***0 | Дверь пассажирская в сборе | |
| 4230-110-6100010 | 4***0 | Дверь передняя в сборе | |
| 4230-110-6102012 | 4***2 | Кожух направляющей ролика задней двери | |
| 9У8.332.037 | 9***7 | Рычаг механизма открывания пассажирский двери | |
| 1 | 4***0 | Кожух направляющей ролика передней двери | |
| 2 | 2***9 | Винт М4х18 | |
| 3 | 3***6 | Уплотнитель проема пассажирской двери | |
| 4 | 9***4 | Рычаг механизма открывания пассажирской двери | |
| 5 | 2***9 | Гайка М14 (верхняя опора) | |
| 6 | 2***9 | Шайба 6 | |
| 7 | 3***0 | Шпонка | |
| 8 | 6***8 | Втулка оси педали | |
| 9 | 3***2 | Кронштейн оси направляющего ролика | |
| 9 | 4***2 | Кронштейн оси направляющего ролика | |
| 10 | 2***9 | Гайка М16 | |
| 11 | 3***0 | Ролик направляющий в сборе | |
| 11 | 3***4 | Ось направляющего ролика | |
| 11 | 8***0 | Подшипник ГОСТ 7242-81 | |
| 12 | 3***6 | Упор направляющего ролика двери | |
| 13 | 2***9 | Шайба диаметром 6 | |
| 14 | 2***9 | Гайка М6 | |
| 15 | 2***9 | Винт М6х35 | |
| 16 | 2***9 | Винт М6х14 крепления панели спинки нижний | |
| 17 | 2***9 | Шайба 6 | |
| 18 | 4***0 | Накладка стойки передней двери | |
| 19 | 2***9 | Шайба 8 | |
| 20 | 2***9 | Болт М8х6gx25 | |
| 21 | 3***0 | Петля пассажирской двери | |
| 21 | 3***2 | Петля пассажирской двери наружная | |
| 21 | А***Б | Ось петли | |
| 22 | 2***9 | Болт М6х20 | |
| 23 | 2***9 | Шайба 6 | |
| 24 | 3***2 | Створка пассажирской двери ведомая | |
| 24 | 3***6 | Каркас ведомой створки | |
| 24 | 3***1 | Панель створки пассажирской двери наружная левая | |
| 24 | 3***7 | Панель ведомой створки пассажирской двери внутренняя | |
| 24 | 4***2 | Створка передней двери ведомая в сборе | |
| 24 | 4***6 | Каркас ведомой створки передней двери | |
| 24 | 4***1 | Панель створки передней двери наружная левая | |
| 24 | 4***7 | Панель ведомой створки передней двери внутренняя | |
| 25 | 4***6 | Стекло передней пассажирской двери | |
| 26 | 3***0 | Стекло пассажирской двери | |
| 27 | 3***8 | Профиль крепления уплотнители ведомой створки горизонтальный верхний | |
| 28 | 3***2 | Уплотнитель ведомой створки верхний | |
| 29 | 3***0 | Профиль крепления уплотнителя | |
| 30 | 3***6 | Уплотнитель пассажирской двери вертикальный | |
| 31 | 2***9 | Винт М4х12 крепления накладки упора | |
| 32 | 3***0 | Створка пассажирской двери ведущая | |
| 32 | 3***0 | Каркас ведущей створки | |
| 32 | 3***0 | Панель створки пассажирской двери наружная правая | |
| 32 | 3***0 | Панель ведущей створки пассажирской двери внутренняя | |
| 32 | 4***0 | Створка передней двери ведущая в сборе | |
| 32 | 4***4 | Каркас ведущей створки | |
| 32 | 4***0 | Панель ведущей створки передней двери наружная правая | |
| 32 | 4***6 | Панель ведущей створки передней двери внутренняя | |
| 33 | 3***0 | Уплотнитель ведущей створки верхний | |
| 34 | 3***6 | Профиль крепления уплотнителя горизонтальный | |
| 35 | 3***0 | Уплотнитель ведущей створки вертикальный | |
| 36 | 3***0 | Пластина | |
| 37 | 3***0 | Буфер пассажирской двери | |
| 38 | 3***0 | Опора пассажирской двери нижняя | |
| 39 | 2***9 | Гайка М20 (нижняя опора) | |
| 40 | 3***4 | Пробка опоры | |
| 41 | 3***2 | Уплотнитель стекла | |
| 42 | 3***4 | Замок уплотнителя стекла | |
| 43 | 3***6 | Прокладка средней петли | |
| 44 | 6***6 | Аварийная ручка двери в сборе | |
| 45 | 2***9 | Винт М6х14 | |
| 46 | 6***2 | Наконечник ручки | |
| 47 | 2***9 | Винт М4х18 | |
| 48 | 3***6 | Поручень | |
| 49 | 5***0 | Пластина кронштейна поручня | |
| 50 | 3***2 | Кронштейн поручня | |
| 51 | 2***9 | Винт М6-6gх18 ОСТ 37.001.125-81 | |
| 52 | 2***2 | Пружина | |
| 52 | 3***0 | Фиксатор | |
| 52 | 3***2 | Корпус фиксатора | |
| 52 | 3***4 | Ось фиксатора | |
| 52 | 3***6 | Пробка фиксатора | |
| 53 | 2***9 | Винт М6х18 | |
| 54 | 3***2 | Упор фиксатора створки пассажирской двери | |
| 55 | 2***9 | Винт М8х18 | |
| 56 | 3***4 | Втулка опоры | |
| 57 | 3***4 | Уплотнитель проема пассажирской двери нижний | |
| 58 | 3***4 | Уплотнитель ведомой створки нижний |
