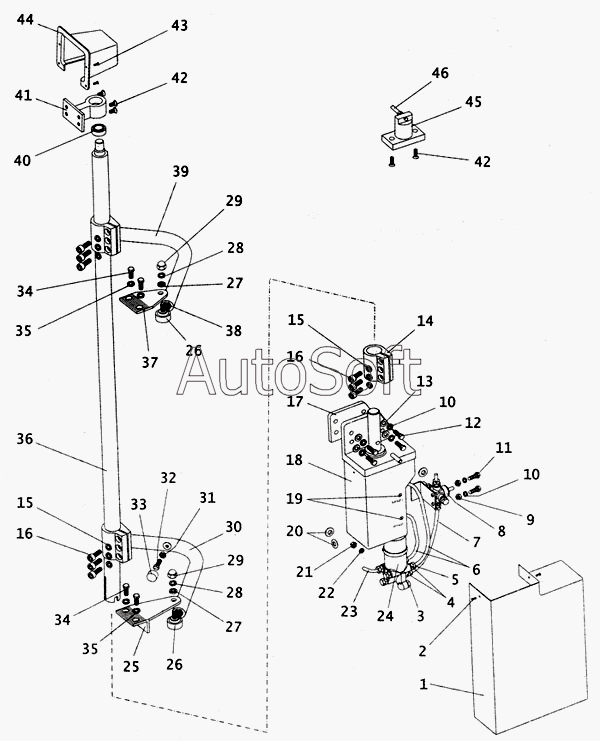

Каталог запасных частей к технике: ПАЗ-4230 (2005). Механизм открывания одностворчатой пассажирской двери с трубопроводами
35
35
26
26
26
26
26
27
27
28
28
29
29
30
30
31
32
33
34
34
26
26
36
37
38
39
39
40
40
41
42
42
43
44
45
46
13
1
2
3
4
5
6
7
8
9
10
10
11
12
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МД10-250 | М***0 | Механизм крепления двери в сборе с рычагами | |
| МД10-700 | М***0 | Опора верхняя в сборе с подшипником | |
| 1 | 4***0 | Кожух механизма открывания дверей | |
| 2 | 2***9 | Винт кронштейна | |
| 3 | 4***2 | Заглушка | |
| 4 | 4***1 | Штуцер | |
| 5 | 3***2 | Гайка накидная | |
| 6 | 4***0 | Трубка от крана управления к поворотному механизму | |
| 7 | 4***1 | Трубка от крана управления к крану открывания изнутри | |
| 8 | 4***7 | Кран открывания изнутри | |
| 9 | 2***9 | Гайка М6 | |
| 10 | 2***9 | Шайба 8 | |
| 11 | 2***9 | Болт М6х25 крепления рычага переднего валика акселератора | |
| 12 | 2***9 | Болт М8х60 | |
| 13 | 2***9 | Шайба 8 | |
| 14 | М***Ш | Хомут стойки | |
| 15 | 1***д | Шайба ОСТ 1 11532-74 | |
| 16 | 1***д | Болт ОСТ 1 31206-80 | |
| 17 | 4***4 | Пластина | |
| 18 | Т***1 | Поворотный механизм | |
| 19 | 9***5 | Клапан в сборе | |
| 20 | 7***7 | Втулка для пучка проводов | |
| 21 | 2***9 | Гайка М10 | |
| 22 | 2***9 | Шайба 10 пружинная | |
| 23 | 4***3 | Трубка от крана управления к пневмозащелке | |
| 24 | 4***1 | Кран управления | |
| 25 | 4***0 | Кронштейн крепления нижнего рычага привода двери | |
| 26 | М***0 | Шарнир тяги в сборе | |
| 26 | М***1 | Корпус шарнира | |
| 26 | М***2 | Болт сферический шарнира | |
| 26 | М***3 | Полусфера верхняя шарнира | |
| 26 | М***4 | Полусфера опорная шарнира | |
| 26 | М***5 | Пробка шарнира | |
| 26 | М***6 | Защитный кожух шарнира | |
| 27 | 2***Ц | Шайба ОСТ 133084-80 | |
| 28 | 1***с | Шайба ОСТ 133084-80 | |
| 29 | 1***с | Гайка ОСТ 111532-74 | |
| 30 | М***0 | Рычаг нижний в сборе с шарниром | |
| 30 | М***0 | Рычаг нижний | |
| 31 | 8***д | Гайка ОСТ 133026-80 | |
| 32 | 8***д | Винт ОСТ 131515-80 | |
| 33 | М***1 | Колпачок | |
| 34 | 2***9 | Болт М8х20 | |
| 35 | 2***9 | Шайба 8 | |
| 36 | М***0 | Стойка | |
| 37 | 4***0 | Кронштейн крепления верхнего рычага привода двери | |
| 38 | 1***д | Шайба ОСТ 1 11532-74 | |
| 39 | М***0 | Рычаг верхний в сборе с шарниром | |
| 39 | М***0 | Рычаг верхний | |
| 40 | Е***0 | Подшипник ГОСТ 3665-78 | |
| 40 | Е***К | Подшипник ГОСТ 3665-78 | |
| 41 | М***0 | Кронштейн | |
| 42 | 2***9 | Винт М8х18 | |
| 43 | Е***0 | Винт СП М4х20 ТУ 37.103.040-96 | |
| 44 | 4***6 | Кожух | |
| 45 | Т***1 | Пневмозащелка ригельная | |
| 46 | 4***2 | Трубка от крана открывания изнутри |
