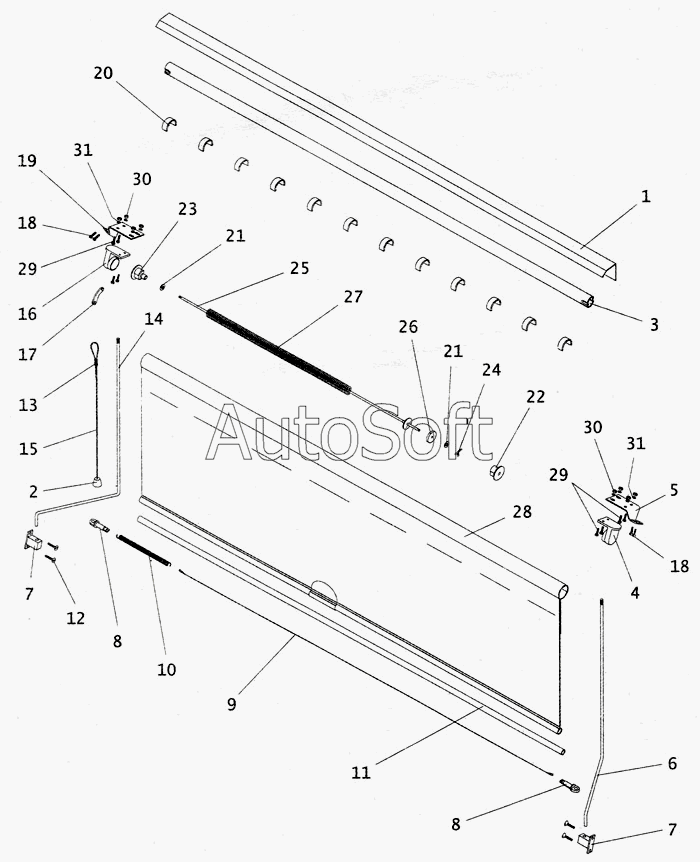

Каталог запасных частей к технике: ПАЗ-4230 (2005). Шторка противосолнечная
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
16
16
16
17
18
18
19
20
21
21
22
23
23
23
24
25
26
27
28
29
29
30
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3205-8205070 | 3***0 | Ось шторки переднего окна с кронштейном в сборе | |
| 3205-8205082 | 3***2 | Ось шторки переднего окна в сборе | |
| 4230-110-8205010 | 4***0 | Шторка ветрового стекла в сборе | |
| 1 | 4***9 | Кожух шторки | |
| 2 | 4***0 | Наконечник регулировки шторки | |
| 3 | 4***4 | Барабан | |
| 4 | 3***4 | Кронштейн шторки правый | |
| 5 | 4***5 | Кронштейн крепления шторки | |
| 6 | 4***6 | Направляющая шторки | |
| 7 | 3***2 | Упор левый | |
| 8 | 3***2 | Наконечник | |
| 9 | 4***8 | Тяга соединительная держателя шторки | |
| 10 | У***5 | Пружина | |
| 11 | 4***6 | Держатель шторки | |
| 12 | 2***9 | Винт М4х18 | |
| 13 | 4***0 | Зажим шнурка | |
| 14 | 4***7 | Направляющая шторки правая | |
| 15 | 4***3 | Шнур | |
| 16 | 2***9 | Винт М3-6gх12 ОСТ 37.001.127-81 | |
| 16 | 3***0 | Кронштейн шторки левый в сборе | |
| 16 | 3***2 | Кронштейн шторки левый | |
| 16 | 3***8 | Пружина собачки | |
| 17 | 3***4 | Собачка | |
| 18 | 2***9 | Винт М6х18 | |
| 19 | 4***4 | Кронштейн крепления шторки правый | |
| 20 | 3***1 | Скоба | |
| 21 | 2***9 | Шайба 5 | |
| 22 | 3***2 | Заглушка барабана правая | |
| 23 | 3***6 | Храповик | |
| 23 | 3***8 | Заглушка барабана левая с храповиком в сборе | |
| 23 | 3***0 | Заглушка барабана левая | |
| 24 | 2***9 | Шплинт 2х12 | |
| 25 | 3***2 | Ось шторки в сборе с держателем пружины | |
| 26 | 3***5 | Пыж | |
| 27 | 3***8 | Пружина | |
| 28 | 4***2 | Шторка | |
| 29 | 2***9 | Винт | |
| 30 | 2***9 | Гайка М5 тяги диафрагмы | |
| 31 | 2***9 | Шайба 5 |
