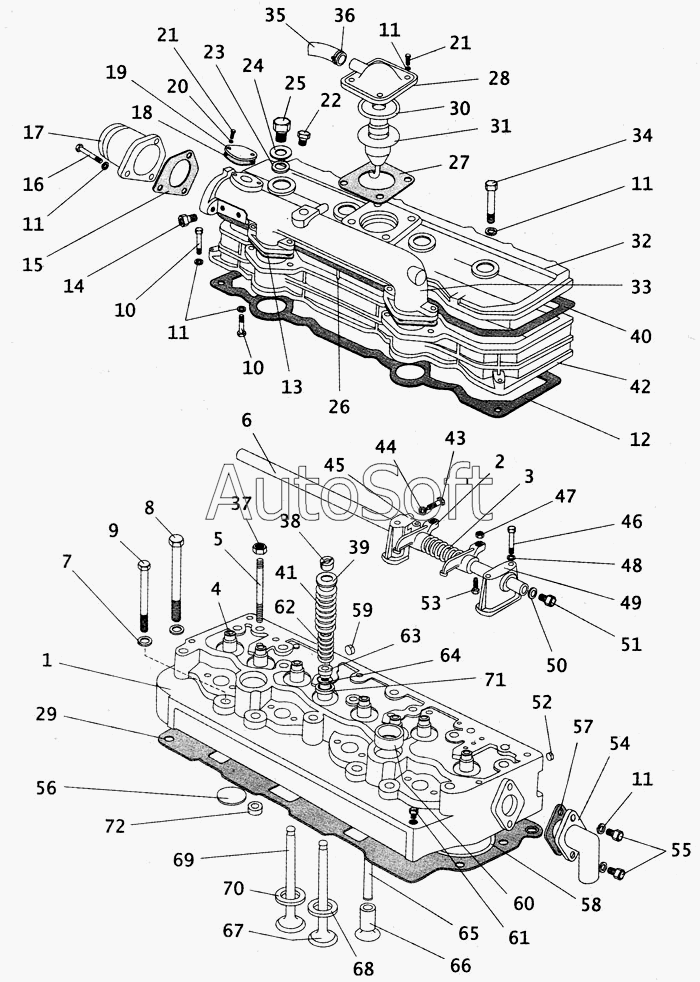

Каталог запасных частей к технике: ПАЗ-4230 (2005). Головка цилиндров, клапаны и толкатели
49
60
59
58
57
56
55
54
53
52
51
50
61
48
47
46
45
44
43
42
41
41
41
41
67
72
71
70
69
69
69
69
69
69
68
68
40
67
67
66
66
65
65
64
63
62
62
62
6
17
16
15
14
13
12
11
11
11
11
11
10
10
9
8
7
18
5
4
3
2
2
1
29
39
38
38
37
36
35
34
33
32
31
30
28
27
26
25
24
23
22
21
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240-1007151-Б | 2***Б | Стойка крайняя | |
| 240-1007152-Б | 2***Б | Стойка средняя | |
| 245-1003011-01 | 2***1 | Головка блока цилиндров в сборе | |
| 245-1003013-А-05 | 2***5 | Головка блока цилиндров в сборе | |
| 245-1003030-Г-02 | 2***2 | Крышка головки блока цилиндров в сборе | |
| 50-1007170-Б | 5***Б | Винт регулировочный с гайкой | |
| 1 | 2***1 | Головка цилиндров | |
| 2 | 5***3 | Коромысло | |
| 2 | 5***4 | Коромысло | |
| 3 | 5***А | Пружина оси коромысел | |
| 4 | 2***Б | Втулка | |
| 5 | 5***2 | Шпилька стойки | |
| 6 | 5***1 | Ось коромысел | |
| 7 | 4***8 | Шайба | |
| 8 | 2***7 | Болт | |
| 9 | 2***1 | Болт | |
| 10 | М***9 | Болт | |
| 11 | 8***6 | Шайба | |
| 12 | 2***8 | Прокладка | |
| 13 | 2***1 | Прокладка | |
| 14 | 2***7 | Футорка | |
| 15 | 2***А | Прокладка | |
| 16 | М***9 | Болт | |
| 17 | 2***Б | Труба воздухоподводящая | |
| 18 | 2***1 | Прокладка | |
| 19 | 2***4 | Заглушка | |
| 20 | 6***6 | Шайба | |
| 21 | М***9 | Болт | |
| 22 | К***9 | Пробка | |
| 23 | 5***А | Кольцо | |
| 24 | 5***6 | Шайба | |
| 25 | 5***А | Гайка колпака | |
| 26 | 2***0 | Штифт | |
| 27 | 2***1 | Прокладка | |
| 28 | 2***2 | Корпус сапуна с трубкой | |
| 29 | 5***5 | Прокладка головки блока цилиндров | |
| 30 | 2***5 | Маслоотражатель | |
| 31 | 2***0 | Стакан | |
| 32 | 2***2 | Колпак | |
| 33 | 2***Г | Коллектор впускной | |
| 34 | М***9 | Болт | |
| 35 | 2***6 | Рукав | |
| 36 | Х***9 | Хомут | |
| 37 | М***9 | Гайка | |
| 38 | 5***1 | Сухарь клапана | |
| 38 | 5***2 | Сухарь клапана | |
| 39 | 2***8 | Тарелка пружин клапана | |
| 40 | 2***9 | Прокладка | |
| 41 | 2***2 | Пружина клапана наружная | |
| 41 | 2***3 | Пружина клапана наружная | |
| 41 | 2***4 | Пружина клапана наружная | |
| 41 | 2***5 | Пружина клапана наружная | |
| 42 | 2***А | Крышка головки блока цилиндров | |
| 43 | 2***5 | Фиксатор | |
| 44 | 1***6 | Шайба | |
| 45 | 2***1 | Стойка оси коромысел средняя | |
| 46 | М***9 | Болт | |
| 47 | Д***3 | Гайка | |
| 48 | 1***9 | Шайба | |
| 49 | 2***1 | Стойка оси коромысел крайняя | |
| 50 | 5***3 | Шайба пробки | |
| 51 | 5***2 | Пробка оси коромысел | |
| 52 | 2***7 | Заглушка | |
| 53 | 5***1 | Винт регулировочный | |
| 54 | 4***0 | Фланец | |
| 55 | М***9 | Болт | |
| 56 | 2***2 | Заглушка | |
| 57 | 5***8 | Прокладка | |
| 58 | 2***1 | Кольцо | |
| 59 | Д***А | Заглушка | |
| 60 | 5***А | Стакан | |
| 61 | К***6 | Пробка | |
| 62 | 2***1 | Пружина клапана внутренняя | |
| 62 | 2***3 | Пружина клапана внутренняя | |
| 62 | 2***4 | Пружина клапана внутренняя | |
| 63 | 2***0 | Манжета уплотнительная | |
| 64 | 2***5 | Шайба пружины клапана верхняя | |
| 65 | 2***Б | Штанга | |
| 65 | 2***1 | Штанга | |
| 66 | 2***1 | Толкатель | |
| 66 | 2***2 | Толкатель | |
| 67 | 2***6 | Клапан выпускной | |
| 67 | 2***7 | Клапан выпускной | |
| 67 | 2***9 | Клапан выпускной | |
| 68 | 2***А | Седло клапана выпускного | |
| 68 | 2***1 | Седло клапана выпускного | |
| 69 | 2***4 | Клапан впускной | |
| 69 | 2***5 | Клапан впускной | |
| 69 | 2***6 | Клапан впускной | |
| 69 | 2***7 | Клапан впускной | |
| 69 | 2***8 | Клапан впускной | |
| 69 | 2***9 | Клапан впускной | |
| 70 | 2***А | Седло клапана впускного | |
| 71 | 2***4 | Шайба пружины клапана нижняя | |
| 72 | 2***9 | Втулка |
