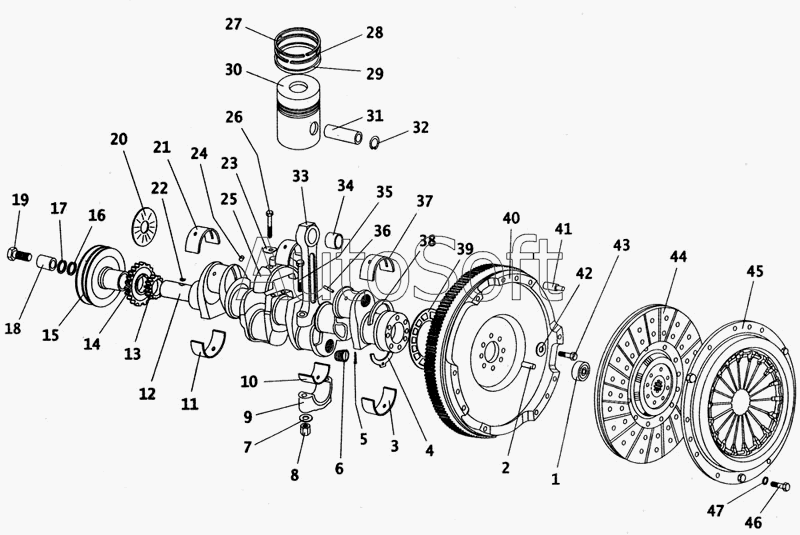

Каталог запасных частей к технике: ПАЗ-4230 (2005). Поршни, коленчатый вал, маховик и диски сцепления
34
21
22
23
24
25
26
27
28
29
30
31
32
33
20
35
36
37
38
39
40
41
42
43
44
45
46
47
6
1
2
3
4
5
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240-1004100-А | 2***А | Шатун в сборе | |
| 240-1005115-Л-03 | 2***3 | Маховик в сборе | |
| 245-1004010-12 | 2***2 | Поршень с шатуном в сборе | |
| 245-1005010-Б | 2***Б | Вал коленчатый с вкладышами в сборе | |
| 245-1005014-Б | 2***Б | Вал коленчатый с противовесом в сборе | |
| 245-1005015-Б | 2***Б | Вал коленчатый в сборе | |
| А20.07.000/50-1004026-А1 | А***1 | Болт шатунный с гайкой | |
| А23.01-74-240Т/А23.01-74-240сб.АС | А***С | Комплект вкладышей шатунных | |
| А23.01-81-240Т/А23.01-81-240сб.АС | А***С | Комплект вкладышей коренных | |
| 1 | 1***7 | Подшипник | |
| 2 | 5***9 | Штифт | |
| 3 | А***0 | Вкладыш коренной | |
| 4 | А***3 | Полукольцо | |
| 5 | 4***2 | Шплинт | |
| 6 | 5***В | Заглушка | |
| 7 | 2***0 | Шайба | |
| 8 | А***8 | Гайка | |
| 9 | 2***А | Крышка шатуна | |
| 10 | А***4 | Вкладыш | |
| 11 | А***8 | Вкладыш коренной | |
| 12 | 2***Б | Вал коленчатый | |
| 13 | 2***А | Шестерня | |
| 14 | 2***1 | Шестерня | |
| 15 | 2***1 | Шкив коленчатого вала | |
| 16 | 2***В | Кольцо внутреннее | |
| 17 | 2***В | Кольцо наружное | |
| 18 | 2***В | Втулка | |
| 19 | 2***Б | Болт коленчатого вала | |
| 20 | 2***2 | Маслоотражатель коленчатого вала передний | |
| 21 | А***7 | Вкладыш коренной | |
| 22 | 6***9 | Шпонка | |
| 23 | 2***4 | Пластина стопорная | |
| 24 | 5***А | Заглушка | |
| 25 | 2***7 | Противовес | |
| 26 | 2***8 | Болт крепления противовеса | |
| 27 | 2***1 | Кольцо компрессионное | |
| 28 | 3***2 | Кольцо компрессионное | |
| 29 | 6***2 | Кольцо маслосъемное | |
| 30 | А***Б | Поршень | |
| 31 | 5***1 | Палец поршневой | |
| 32 | 2***2 | Кольцо стопорное | |
| 33 | 2***А | Шатун | |
| 34 | 2***А | Втулка | |
| 35 | А***1 | Болт шатунный | |
| 36 | 5***А | Трубка | |
| 37 | А***9 | Вкладыш коренной | |
| 38 | А***1 | Полукольцо | |
| 39 | 5***3 | Маслоотражатель | |
| 40 | 2***3 | Маховик в сборе | |
| 41 | 2***2 | Штифт | |
| 42 | 2***8 | Шайба | |
| 43 | 2***7 | Болт крепления маховика | |
| 44 | Б***1 | Диск сцепления ведомый | |
| 45 | 4***0 | Диск нажимной с кожухом | |
| 46 | М***5 | Болт | |
| 47 | 1***6 | Шайба |
