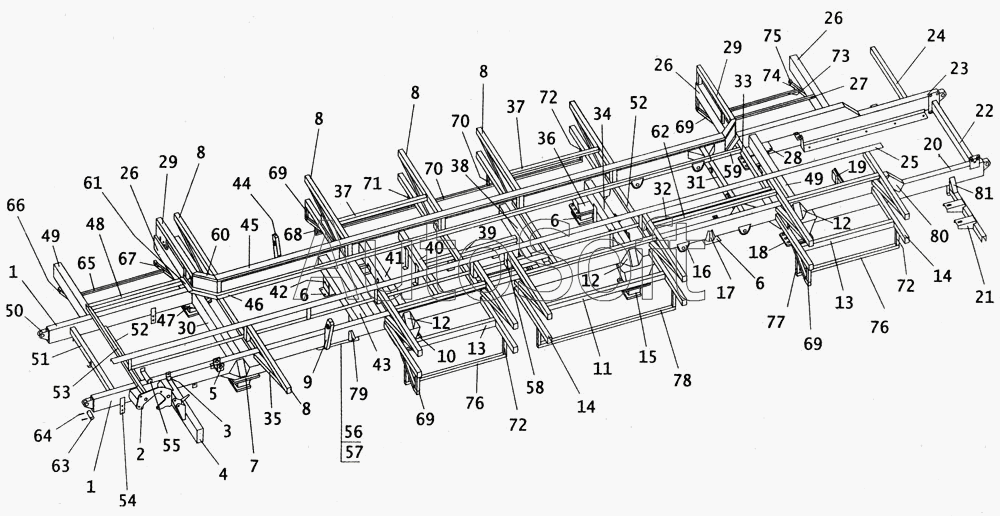

Каталог запасных частей к технике: ПАЗ-4230 (2005). Основание кузова
1
1
2
3
4
4
4
5
6
6
6
7
7
7
7
8
8
8
8
8
9
9
9
9
10
10
10
10
11
12
12
12
13
13
14
14
15
15
15
15
16
17
18
18
18
18
19
20
20
20
20
20
20
20
20
20
21
22
23
23
23
23
24
25
25
26
26
26
27
27
28
28
28
28
29
29
30
31
31
31
31
32
33
34
34
34
34
34
34
34
34
35
36
36
36
36
37
37
38
38
38
38
38
38
38
39
39
39
40
40
40
40
41
41
41
41
41
41
41
41
42
42
42
42
43
43
43
43
44
44
44
44
45
45
46
47
47
47
47
48
49
49
50
50
51
52
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
69
69
69
69
69
69
69
70
70
71
72
72
72
73
74
75
76
76
77
78
79
80
81
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4230-03-110-5100010 | 4***0 | Основание в сборе | |
| 4230-5100010 | 4***0 | Основание в сборе | |
| 1 | 4***4 | Лонжерон | |
| 2 | 3***1 | Кронштейн рулевого механизма | |
| 3 | 3***0 | Кронштейн оттяжной пружины | |
| 4 | 4***4 | Кронштейн | |
| 4 | 4***6 | Консоль передняя левая в сборе | |
| 4 | 4***0 | Консоль | |
| 5 | 3***0 | Кронштейн гидроцилиндра | |
| 6 | 4***8 | Кронштейн отбойника задней рессоры | |
| 7 | 3***8 | Надстройка крепления переднего кронштейна передней рессоры | |
| 7 | 3***0 | Пластина крепления переднего кронштейна задней рессоры | |
| 7 | 4***9 | Надстройка переднего кронштейна передней рессоры левая в сборе | |
| 7 | 4***6 | Пластина крепления надстройки переднего кронштейна передней рессоры | |
| 8 | 4***2 | Труба консоли верхняя | |
| 9 | 3***7 | Усилитель кронштейна амортизатора передней подвески | |
| 9 | 3***0 | Втулка кронштейна амортизатора передней подвески | |
| 9 | 4***1 | Кронштейн амортизатора с втулкой левый в сборе | |
| 9 | 4***4 | Кронштейн амортизатора передней подвески | |
| 10 | 3***2 | Пластина крепления заднего кронштейна задней рессоры | |
| 10 | 4***0 | Надстройка заднего кронштейна передней рессоры левая в сборе | |
| 10 | 4***0 | Надстройка крепления заднего кронштейна передней рессоры | |
| 10 | 4***0 | Пластина крепления надстройки заднего кронштейна передней рессоры | |
| 11 | 4***2 | Труба | |
| 12 | 3***0 | Лонжерон | |
| 13 | 4***8 | Труба | |
| 14 | 4***0 | Труба консоли нижняя | |
| 15 | 3***0 | Пластина крепления переднего кронштейна задней рессоры | |
| 15 | 4***0 | Надстройка переднего кронштейна задней рессоры левая в сборе | |
| 15 | 4***0 | Надстройка крепления переднего кронштейна задней рессоры | |
| 15 | 4***0 | Косынка кронштейна задней рессоры | |
| 16 | 4***8 | Кронштейн оси пружины | |
| 17 | 3***8 | Усилитель пластины отбойника задней рессоры | |
| 18 | 3***2 | Пластина крепления заднего кронштейна задней рессоры | |
| 18 | 4***0 | Косынка кронштейна задней рессоры | |
| 18 | 4***0 | Надстройка заднего кронштейна задней рессоры левая в сборе | |
| 18 | 4***0 | Надстройка крепления заднего кронштейна задней рессоры | |
| 19 | 4***3 | Кронштейн труб глушителя | |
| 20 | 3***2 | Пластина балки задней | |
| 20 | 3***0 | Упор направляющей подрамника | |
| 20 | 4***7 | Направляющая подрамника | |
| 20 | 4***0 | Кронштейн направляющей | |
| 20 | 4***8 | Усилитель кронштейна промвала | |
| 20 | 4***9 | Кронштейн крепления промвала | |
| 20 | 4***8 | Кронштейн буксирной проушины | |
| 20 | 4***6 | Лонжерон задний левый в сборе | |
| 20 | 4***6 | Лонжерон задний | |
| 21 | 4***0 | Консоль крепления радиатора в сборе | |
| 22 | 4***8 | Балка задняя | |
| 23 | 3***0 | Кронштейн крепления гибкого шланга | |
| 23 | 3***0 | Кронштейн подвески глушителя | |
| 23 | 4***4 | Лонжерон задний правый в сборе | |
| 23 | 6***Б | Кронштейн подвески труб глушителя | |
| 24 | 4***6 | Труба консоли правая | |
| 25 | 4***0 | Уголок надстройки водителя верхний | |
| 25 | 4***2 | Уголок надстройки верхний левый | |
| 26 | 4***0 | Консоль | |
| 27 | 4***2 | Труба крепления задней подножки | |
| 27 | 4***2 | Труба крепления задней подножки | |
| 28 | 3***2 | Пластина крепления заднего кронштейна задней рессоры | |
| 28 | 4***0 | Косынка кронштейна задней рессоры | |
| 28 | 4***0 | Надстройка заднего кронштейна задней рессоры правая в сборе | |
| 28 | 4***0 | Надстройка крепления заднего кронштейна задней рессоры | |
| 29 | 4***4 | Труба консоли дверного проема верхняя | |
| 30 | 4***6 | Поперечина № 5 | |
| 31 | 3***0 | Втулка балки крепления амортизаторов задней подвески | |
| 31 | 3***2 | Балка крепления амортизатора задней подвески | |
| 31 | 3***4 | Усилитель балки крепления амортизатора | |
| 31 | 4***0 | Балка крепления амортизаторов с усилителем задней подвески в сборе | |
| 32 | 4***4 | Уголок надстройки нижний левый | |
| 33 | 4***4 | Труба поперечины | |
| 34 | 3***0 | Поперечина | |
| 34 | 3***0 | Кронштейн крепления водоотделителя | |
| 34 | 3***0 | Кронштейн крепления модулятора правый | |
| 34 | 3***0 | Кронштейн крепления модулятора левый | |
| 34 | 4***0 | Поперечина | |
| 34 | 4***0 | Втулка | |
| 34 | 4***0 | Кронштейн ускорительного клапана | |
| 34 | 4***4 | Поперечина № 4 в сборе | |
| 35 | 4***6 | Раскос консоли | |
| 36 | 3***0 | Пластина крепления переднего кронштейна задней рессоры | |
| 36 | 4***0 | Надстройка крепления переднего кронштейна задней рессоры | |
| 36 | 4***0 | Надстройка переднего кронштейна задней рессоры правая в сборе | |
| 36 | 4***4 | Косынка кронштейна задней рессоры | |
| 37 | 4***6 | Труба | |
| 38 | 3***0 | Кронштейн крепления водоотделителя | |
| 38 | 3***0 | Поперечина | |
| 38 | 4***0 | Поперечина | |
| 38 | 4***0 | Втулка | |
| 38 | 4***1 | Кронштейн топливного бака | |
| 38 | 4***0 | Кронштейн 4-контурного защитного клапана | |
| 38 | 4***2 | Поперечина № 3 в сборе | |
| 39 | 3***0 | Кронштейн крепления водоотделителя | |
| 39 | 4***0 | Балка крепления ресивера дверей в сборе | |
| 39 | 4***2 | Труба | |
| 40 | 3***0 | Кронштейн крепления водоотделителя | |
| 40 | 4***0 | Балка топливного бака в сборе | |
| 40 | 4***1 | Кронштейн топливного бака | |
| 40 | 4***0 | Поперечина | |
| 41 | 3***0 | Поперечина | |
| 41 | 3***0 | Кронштейн крепления водоотделителя | |
| 41 | 3***3 | Кронштейн крепления трубок | |
| 41 | 3***7 | Кронштейн крепленая трубок | |
| 41 | 4***0 | Поперечина | |
| 41 | 4***0 | Втулка | |
| 41 | 4***0 | Кронштейн | |
| 41 | 4***8 | Поперечина № 2 в сборе | |
| 42 | 3***2 | Пластина крепления заднего кронштейна задней рессоры | |
| 42 | 4***0 | Надстройка заднего кронштейна передней рессоры правая в сборе | |
| 42 | 4***0 | Надстройка крепления заднего кронштейна передней рессоры | |
| 42 | 4***0 | Пластина крепления надстройки заднего кронштейна передней рессоры | |
| 43 | 3***4 | Опора подушки торсиона стабилизатора задней подвески | |
| 43 | 3***6 | Труба балки | |
| 43 | 4***2 | Балка крепления торсиона передней подвески в сборе | |
| 43 | 4***4 | Ограничитель балки | |
| 44 | 3***6 | Усилитель кронштейна амортизатора передней подвески | |
| 44 | 3***0 | Втулка кронштейна амортизатора передней подвески | |
| 44 | 4***0 | Кронштейн амортизатора с втулкой правый в сборе | |
| 44 | 4***4 | Кронштейн амортизатора передней подвески | |
| 45 | 4***0 | Уголок надстройки водителя верхний | |
| 45 | 4***0 | Уголок надстройки верхний правый | |
| 46 | 4***6 | Уголок надстройки нижний правый | |
| 47 | 3***8 | Надстройка крепления переднего кронштейна передней рессоры | |
| 47 | 3***0 | Пластина крепления переднего кронштейна задней рессоры | |
| 47 | 4***8 | Надстройка переднего кронштейна передней рессоры правая в сборе | |
| 47 | 4***6 | Пластина крепления надстройки переднего кронштейна передней рессоры | |
| 48 | 4***0 | Труба крепления передней подножки | |
| 49 | 4***8 | Консоль передняя | |
| 50 | 4***8 | Кронштейн буксирной проушины | |
| 50 | 4***0 | Кронштейн буксирной проушины | |
| 51 | 4***0 | Поперечина с держателем | |
| 52 | 4***0 | Ограничитель | |
| 53 | 4***0 | Уголок надстройки передний | |
| 54 | 4***8 | Пластина крепления салазок запасного колеса | |
| 55 | 4***0 | Кронштейн крепления педали | |
| 56 | 4***4 | Пластина крепления дополнительного буфера левая | |
| 57 | 4***5 | Пластина крепления дополнительного буфера правая | |
| 58 | 4***8 | Стойка | |
| 59 | 4***8 | Балка | |
| 60 | 4***2 | Кронштейн надстройки угловой | |
| 61 | 4***8 | Уголок надстройки поперечный нижний правый | |
| 62 | 4***0 | Усилитель лонжерона | |
| 63 | 3***0 | Палец буксирный | |
| 64 | 2***9 | Шплинт 6,3х60 | |
| 65 | 4***6 | Усилитель передней подножки | |
| 66 | 4***0 | Раскос горизонтальный передний | |
| 67 | 4***2 | Раскос горизонтальный задний | |
| 68 | 4***0 | Стойка боковая № 2 правая | |
| 69 | 4***0 | Опора под домкрат в сборе | |
| 69 | 4***0 | Раскос опоры под домкрат горизонтальный | |
| 69 | 4***2 | Раскос опоры под домкрат вертикальный | |
| 69 | 4***4 | Усилитель опоры под домкрат стойка | |
| 69 | 6***1 | Опора под домкрат пояса проема | |
| 70 | 4***6 | Усилитель багажника правый передний | |
| 71 | 4***0 | Стойка | |
| 72 | 4***2 | Стойка боковая | |
| 73 | 4***8 | Усилитель задней подножки | |
| 74 | 4***6 | Раскос вертикальный задний | |
| 75 | 4***2 | Раскос горизонтальный задний | |
| 76 | 4***8 | Усилитель багажника задний | |
| 77 | 4***1 | Стойка боковая № 2 левая | |
| 78 | 4***4 | Усилитель багажника левый | |
| 79 | 3***6 | Усилитель пластины дополнительного буфера | |
| 80 | 4***0 | Раскос заднего лонжерона | |
| 81 | 4***2 | Косынка задней левой консоли |
