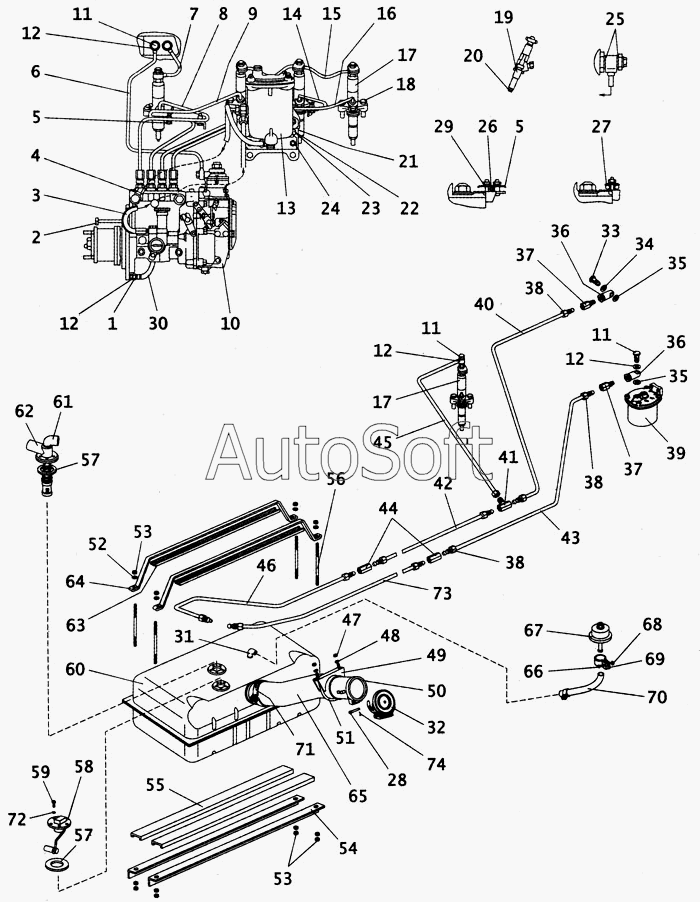

Каталог запасных частей к технике: ПАЗ-4230 (2005). Топливные трубопроводы
47
56
55
54
53
53
52
51
50
49
48
57
57
46
45
44
43
42
41
40
39
38
38
38
65
74
73
72
71
70
69
68
67
66
37
37
65
64
63
62
61
60
59
58
10
17
17
17
16
15
14
13
12
12
12
12
11
11
11
10
18
9
8
7
6
5
5
4
3
2
1
27
36
36
35
35
34
33
32
31
30
29
28
26
25
24
23
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 672-1104104-Б | 6***Б | Муфта конусная | |
| 1 | 2***1 | Штуцер | |
| 2 | М***9 | Болт | |
| 3 | 2***2 | Трубка топливная низкого давления | |
| 4 | 2***0 | Трубка топливная низкого давления | |
| 5 | 2***0 | Колодка | |
| 6 | 2***И | Трубка пневмокорректора | |
| 7 | 2***В | Трубка перепускная | |
| 8 | 2***Г | Топливопровод высокого давления 1 цилиндра | |
| 9 | 2***1 | Топливопровод высокого давления 2 цилиндра | |
| 10 | 7***2 | Насос топливный | |
| 10 | Р***6 | Насос топливный | |
| 11 | 3***7 | Болт штуцера | |
| 12 | 3***8 | Кольцо фильтра тонкой очистки | |
| 13 | 2***А | Фильтр топливный | |
| 14 | 2***2 | Топливопровод высокого давления 3 цилиндра | |
| 15 | 2***2 | Топливопровод дренажный | |
| 16 | 2***3 | Топливопровод высокого давления 4 цилиндра | |
| 17 | 1***1 | Форсунка | |
| 17 | 4***0 | Форсунка | |
| 18 | М***9 | Болт | |
| 19 | 2***1 | Кольцо защитное | |
| 20 | 2***0 | Прокладка-экран | |
| 21 | 2***А | Кронштейн | |
| 22 | М***9 | Болт | |
| 23 | 1***6 | Шайба | |
| 24 | М***9 | Гайка | |
| 25 | Д***А | Кольцо уплотнительное | |
| 26 | 6***6 | Шайба | |
| 27 | 2***4 | Колодка | |
| 28 | 2***9 | Палец 6х42 | |
| 29 | М***9 | Гайка | |
| 30 | 2***0 | Маслопровод | |
| 31 | 3***1 | Клапан топливного бака со штуцером | |
| 32 | 6***0 | Пробка бака в сборе | |
| 33 | Д***А | Болт поворотного угольника | |
| 34 | Д***1 | Кольцо уплотнительное | |
| 35 | 3***8 | Шайба уплотнительная | |
| 36 | 3***8 | Угольник поворотный | |
| 37 | 6***6 | Штуцер прямой для трубки диаметром 10 | |
| 38 | 6***Б | Гайка упорная соединительная диаметром 10 | |
| 39 | 2***0 | Фильтр топливный грубой очистки в сборе | |
| 40 | 4***6 | Трубка | |
| 41 | 3***4 | Муфта соединения трубок топливопроводов | |
| 42 | 4***0 | Трубка | |
| 43 | 4***4 | Трубка | |
| 44 | 6***4 | Муфта соединительная трубок топливопроводов | |
| 45 | 3***6 | Трубка от форсунки к муфте | |
| 46 | 3***0 | Трубка от тройника к муфте | |
| 47 | 2***9 | Гайка М6 | |
| 48 | 2***9 | Шайба 6 | |
| 49 | 4***7 | Хомут | |
| 50 | 4***9 | Пробка топливного бака в сборе с патрубком | |
| 51 | 4***8 | Стремянка | |
| 52 | 2***9 | Шайба 6 | |
| 53 | 2***9 | Гайка М12 | |
| 54 | 3***0 | Балка крепления бака топливного | |
| 55 | 3***5 | Прокладка | |
| 56 | 3***0 | Хомут крепления бака топливного | |
| 57 | 1***2 | Прокладка датчика указателя уровня бензина | |
| 58 | 5***7 | Датчик указателя уровня топлива | |
| 59 | 2***9 | Винт М5х0,8х14 крепления ручки | |
| 60 | 4***0 | Топливный бак | |
| 61 | 2***9 | Штуцер угловой отстойника | |
| 62 | 4***2 | Фланец забора слива топлива | |
| 63 | 3***3 | Прокладка стяжки | |
| 64 | 3***0 | Стяжка бака топливного | |
| 65 | 4***6 | Шланг | |
| 65 | 4***6 | Шланг | |
| 66 | 2***9 | Винт М5х20 | |
| 67 | 6***0 | Клапан топливного бака в сборе | |
| 68 | 2***9 | Гайка М5 | |
| 69 | 2***8 | Хомутик 16 | |
| 70 | 3***5 | Шланг от бака к клапану | |
| 71 | А***4 | Хомут червячный | |
| 72 | 2***6 | Шайба 5,75 | |
| 73 | 3***0 | Трубка от тройника к муфте | |
| 74 | 2***9 | Шплинт 2х16 |
