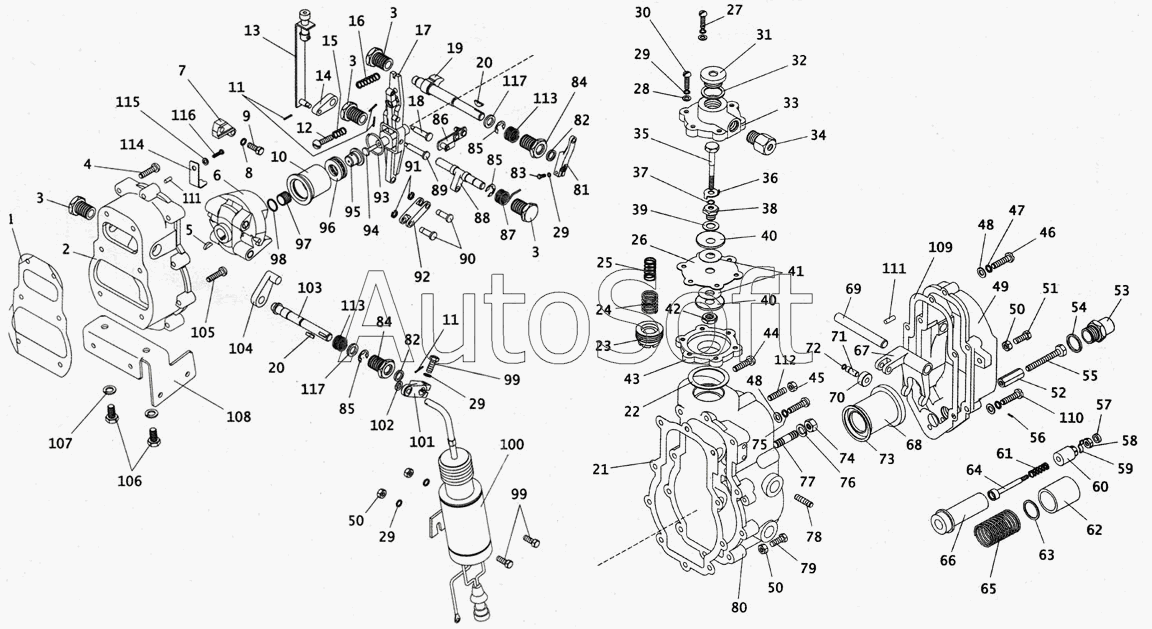

Каталог запасных частей к технике: ПАЗ-4230 (2005). Регулятор частоты вращения
1
2
3
3
3
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
29
29
29
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
44
45
46
47
48
48
49
50
50
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
69
70
71
72
73
73
74
75
76
77
78
79
80
81
82
82
83
84
84
85
85
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
99
100
101
102
103
104
105
106
107
108
109
110
111
111
112
113
113
114
115
116
117
117
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 33.1110117 | 3***7 | Пломба | |
| 870701-П29 | 8***9 | Проволока пломбировочная | |
| 92.1110040 | 9***0 | Муфта грузов в сборе | |
| 92.1110140-60 | 9***0 | Корпус регулятора в сборе | |
| 921.1110876 | 9***6 | Мембрана корректора со втулкой в сборе | |
| 922.1110170-10 | 9***0 | Корректор регулятора в сборе | |
| 922.1110496-40 | 9***0 | Крышка смотрового люка в сборе | |
| 923.1110010-76Э2 | 9***2 | Регулятор частоты вращения в сборе | |
| 923.1110020-140 | 9***0 | Крышка регулятора в сборе | |
| 1 | 9***0 | Прокладка корпуса регулятора | |
| 2 | 9***0 | Корпус регулятора в сборе | |
| 3 | 9***9 | Втулка | |
| 4 | 3***9 | Винт М6 | |
| 5 | 3***5 | Шпонка ОСТ 37.001.213-78 | |
| 6 | 9***1 | Державка грузов | |
| 7 | 9***0 | Поводок | |
| 8 | 1***1 | Шайба пружинная 5 | |
| 9 | 1***1 | Болт ТЕ М6х16 | |
| 10 | 9***4 | Муфта грузов | |
| 11 | 3***3 | Шплинт 2х15 | |
| 12 | 9***9 | Винт регулировочный корректора | |
| 13 | 9***1 | Тяга с наконечником | |
| 14 | 9***9 | Поводок кривошипа | |
| 15 | 9***0 | Пружина обратного корректора | |
| 16 | 9***8 | Пружина рейки | |
| 17 | 9***0 | Рычаг регулятора | |
| 18 | 3***3 | Палец | |
| 19 | 9***0 | Ось рычага управления с кулачком | |
| 20 | 3***П | Шпонка 3х5 | |
| 21 | 9***1 | Прокладка крышки регулятора | |
| 22 | 9***1 | Прокладка корпуса мембраны | |
| 23 | 9***8 | Корпус пружины | |
| 24 | 9***0 | Пружина корректора | |
| 25 | 9***8 | Пружина | |
| 26 | 9***8 | Мембрана | |
| 27 | 2***9 | Винт М6х16 крепления датчика распределителя | |
| 28 | 1***1 | Шайба плоская 6х11 | |
| 29 | 1***7 | Шайба пружинная 6 табл. ВАЗ 10188 | |
| 30 | 3***1 | Винт М6-6gх30 | |
| 31 | 3***6 | Пробка | |
| 32 | 3***1 | Прокладка 20х26х1,5 | |
| 33 | 9***4 | Крышка мембраны | |
| 34 | 9***8 | Ввертыш | |
| 35 | 9***7 | Шток | |
| 36 | 9***8 | Шайба стопорная | |
| 37 | 9***3 | Кольцо 007-010-19-2-1 ГОСТ 18829-73 | |
| 38 | 9***9 | Втулка корректора | |
| 39 | 3***7 | Шайба плоская 10х18 | |
| 40 | 9***2 | Фланец | |
| 41 | 3***1 | Прокладка | |
| 42 | 3***7 | Гайка | |
| 43 | 9***0 | Корпус мембраны | |
| 44 | 3***8 | Винт М6 | |
| 45 | 1***1 | Гайка М6 табл. ВАЗ 10112 | |
| 46 | 2***9 | Винт М6-6gх25 ОСТ 37.001.128-96 | |
| 47 | 1***7 | Шайба пружинная 6 табл. ВАЗ 10188 | |
| 48 | 1***1 | Шайба плоская 6х11 | |
| 49 | 9***0 | Крышка смотрового люка | |
| 50 | 1***1 | Гайка М6 табл. ВАЗ 10112 | |
| 51 | 3***9 | Болт М6-6g | |
| 52 | 9***9 | Гайка М6 | |
| 53 | 9***0 | Пробка | |
| 54 | 8***П | Прокладка 18х22х2 | |
| 55 | 3***5 | Болт М6-6g | |
| 56 | 1***1 | Шплинт 1,5х10 | |
| 57 | 8***П | Шайба | |
| 58 | 8***П | Гайка М5 | |
| 59 | 9***1 | Стопор | |
| 60 | 9***7 | Гайка корректора | |
| 61 | 9***0 | Пружина корректора | |
| 62 | 9***6 | Стакан главный пружины | |
| 63 | 9***0 | Прокладка регулировочная главной пружины | |
| 64 | 9***2 | Корректор | |
| 65 | 9***0 | Главная пружина регулятора | |
| 66 | 9***9 | Корпус пружины корректора | |
| 67 | 9***0 | Рычаг вильчатый регулятора в сборе | |
| 68 | 9***6 | Гильза главной пружины | |
| 69 | 9***5 | Ось вильчатого рычага | |
| 69 | 9***8 | Пробка оси вильчатого рычага | |
| 70 | 9***7 | Ролик вильчатого рычага | |
| 71 | 3***2 | Ось | |
| 72 | 3***7 | Кольцо запорное | |
| 73 | 9***7 | Прокладка регулировочная гильзы | |
| 73 | 9***0 | Прокладка регулировочная гильзы | |
| 74 | 1***1 | Гайка М8-6Н табл. ВАЗ 10112 | |
| 75 | 1***1 | Шайба пружинная 5 | |
| 76 | 1***7 | Шайба пружинная 8 табл. ВАЗ 10188 | |
| 77 | 3***1 | Шпилька М8х25 | |
| 78 | 3***7 | Шпилька | |
| 79 | 3***9 | Болт М6-6g | |
| 80 | 9***0 | Крышка регулятора | |
| 81 | 9***1 | Рычаг управления регулятором | |
| 82 | 2***4 | Кольцо уплотнительное | |
| 83 | 1***1 | Болт ТЕ М6х16 | |
| 84 | 9***8 | Втулка | |
| 85 | 1***6 | Шайба стопорная 7 | |
| 86 | 9***0 | Тяга рейки с планкой пружинной | |
| 87 | 9***7 | Пружина кривошипа регулятора | |
| 88 | 9***9 | Поводок кривошипа | |
| 89 | 3***1 | Палец | |
| 90 | 9***8 | Палец кривошипа регулятора | |
| 91 | 3***7 | Кольцо пружинное упорное | |
| 92 | 9***9 | Поводок кривошипа | |
| 93 | 9***7 | Кольцо пружинное муфты | |
| 94 | 9***0 | Толкатель обратного корректора | |
| 95 | 9***5 | Стакан упорный | |
| 96 | 9***С | Подшипник 8102К ГОСТ 7872-89 | |
| 97 | 3***5 | Гайка кольцевая | |
| 98 | 2***2 | Шайба пружинная диам 12 | |
| 99 | 1***1 | Болт ТЕ М6х16 | |
| 100 | Э***3 | Электромагнит | |
| 101 | 9***0 | Рычаг останова | |
| 102 | 3***9 | Шайба | |
| 103 | 9***0 | Вал рычага останова | |
| 104 | 9***5 | Рычаг выключения подачи | |
| 105 | 3***3 | Винт М8х14 | |
| 106 | 1***1 | Болт М8-6g | |
| 107 | 1***7 | Шайба пружинная 8 табл. ВАЗ 10188 | |
| 108 | 9***6 | Кронштейн электромагнита | |
| 109 | 9***1 | Прокладка крышки смотрового окна | |
| 110 | 3***9 | Винт | |
| 111 | 2***П | Штифт 6х16 ОСТ 37.001.118-75 | |
| 112 | 3***7 | Винт М6-6gх31 | |
| 113 | 9***0 | Пружина дистанционная | |
| 114 | 9***5 | Планка | |
| 115 | 1***7 | Шайба пружинная 6 табл. ВАЗ 10188 | |
| 116 | 2***9 | Винт М6х10 | |
| 117 | 9***9 | Шайба распорная |
