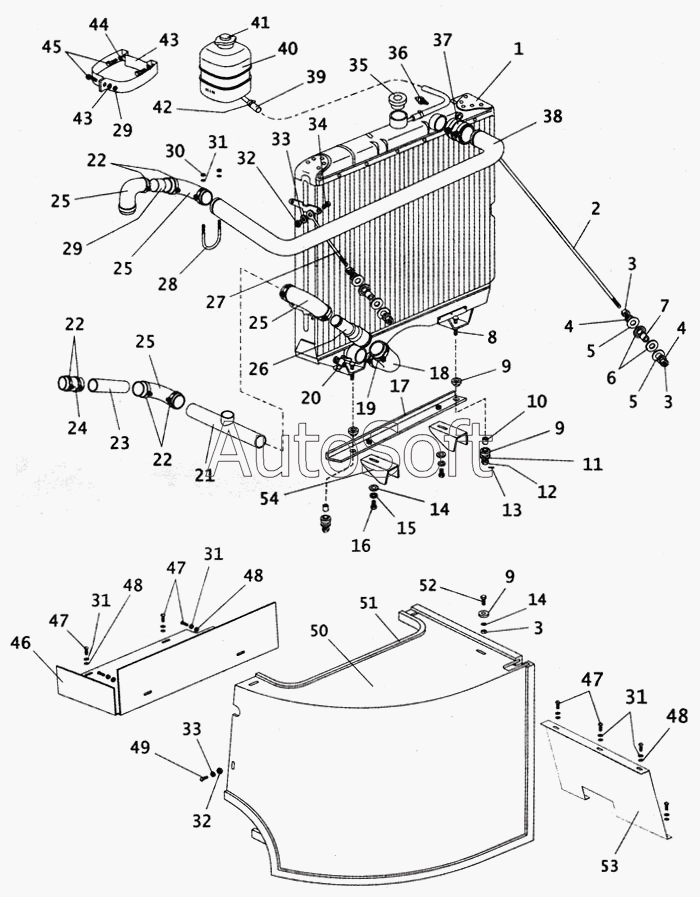

Каталог запасных частей к технике: ПАЗ-4230 (2005). Радиатор системы охлаждения с трубопроводами
42
29
29
30
31
31
31
31
32
32
33
33
34
35
36
37
38
39
40
41
28
43
43
44
45
46
47
47
47
48
48
48
49
50
51
52
53
54
15
2
3
3
3
4
4
5
5
6
7
8
9
9
9
10
11
12
13
14
14
1
16
17
18
19
20
21
22
22
22
23
24
25
25
25
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Радиатор водяной | |
| 2 | 4***4 | Тяга радиатора левая | |
| 3 | 2***9 | Гайка М10 | |
| 4 | 2***9 | Шайба 10 пружинная | |
| 5 | 3***5 | Шайба 10 | |
| 6 | 6***4 | Прокладка | |
| 7 | 2***5 | Втулка распорная | |
| 8 | 2***8 | Болт М10х42 крепления радиатора к балке | |
| 9 | 6***5 | Подушка подвески радиатора | |
| 10 | 2***8 | Втулка болта крепления радиатора | |
| 11 | 6***3 | Шайба | |
| 12 | 2***9 | Гайка М10 | |
| 13 | 2***9 | Шплинт 3,2х20 | |
| 14 | 2***9 | Шайба 10 | |
| 15 | 2***9 | Шайба 10 пружинная | |
| 16 | 2***9 | Болт М10х20 | |
| 17 | 3***0 | Балка крепления радиатора | |
| 18 | 5***5 | Шланг соединительный | |
| 19 | А***5 | Хомут червячный | |
| 20 | В***1 | Краник сливной | |
| 21 | 4***6 | Труба отводящая | |
| 22 | А***4 | Хомут червячный | |
| 23 | 4***7 | Патрубок | |
| 24 | 6***0 | Шланг радиатора | |
| 25 | 6***0 | Муфта соединительная радиатора подводящая | |
| 26 | 3***3 | Патрубок | |
| 27 | 4***0 | Тяга радиатора правая | |
| 28 | 3***5 | Стремянка | |
| 29 | 4***5 | Патрубок | |
| 30 | 2***9 | Гайка М6 | |
| 31 | 2***9 | Шайба 6 | |
| 32 | 2***9 | Гайка М8 | |
| 33 | 2***9 | Шайба 8 | |
| 34 | 2***9 | Болт М8х20 | |
| 35 | 5***0 | Пробка радиатора | |
| 36 | Т***1 | Датчик аварийной температуры охлаждающей жидкости | |
| 37 | 3***1 | Шланг подводящий боковой | |
| 38 | 4***2 | Труба радиатора подводящая | |
| 39 | 3***0 | Шланг | |
| 40 | 2***4 | Бачок расширительный | |
| 41 | 2***5 | Пробка расширительного бачка | |
| 42 | А***1 | Хомут червячный | |
| 43 | 3***2 | Хомут | |
| 44 | 2***9 | Шайба 6 | |
| 45 | 2***9 | Болт М6х16 | |
| 46 | 4***8 | Поддон радиатора задний | |
| 47 | 2***9 | Болт М6х16 | |
| 48 | 2***9 | Шайба диаметром 6 | |
| 49 | 2***9 | Болт М8х16 крепления ступицы вала | |
| 50 | 4***0 | Кожух радиатора | |
| 51 | П***0 | Профиль ТУ 38-1051902-89 | |
| 52 | 2***9 | Болт М10х35 крепления отстойника | |
| 53 | 4***4 | Панель нижняя | |
| 54 | 4***0 | Кронштейн крепления радиатора |
