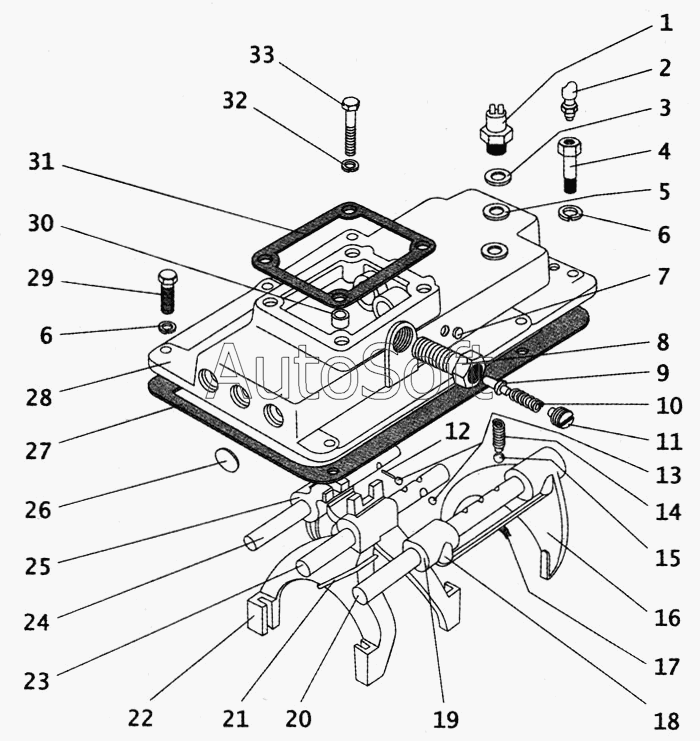

Каталог запасных частей к технике: ПАЗ-4230 (2005). Механизм переключения передач
26
18
19
20
21
22
23
24
25
17
27
28
29
30
31
32
33
1
16
15
14
13
12
11
10
9
8
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | В***А | Выключатель фонарей заднего хода | |
| 2 | 3***П | Сапун в сборе | |
| 3 | 1***Б | Прокладка | |
| 4 | 1***А | Болт крышки установочный | |
| 5 | 3***3 | Прокладка регулировочная | |
| 6 | 2***2 | Шайба 10 пружинная | |
| 7 | 2***П | Заглушка крышки КП | |
| 8 | 1***7 | Корпус предохранителя | |
| 9 | 1***Б | Сухарь предохранителя | |
| 10 | 1***Б | Пружина предохранителя | |
| 11 | 1***1 | Пробка корпуса предохранителя | |
| 12 | 3***П | Штифт замка стержней переключения | |
| 13 | 3***П | Шарик замка стержней переключения | |
| 14 | 1***6 | Пружина фиксатора стержней переключения | |
| 15 | 3***П | Шарик фиксатора стержней переключения | |
| 16 | 4***4 | Вилка переключения 1 передачи и ЗХ | |
| 17 | 2***П | Шплинт-проволока | |
| 18 | 1***0 | Болт стопорный | |
| 19 | 1***3 | Головка стержня переключения 1 передачи и ЗХ | |
| 20 | 1***0 | Стержень переключения 1 передачи и ЗХ | |
| 21 | 2***П | Шплинт-проволока | |
| 22 | 1***Б | Вилка переключения 4 и 5 передач | |
| 23 | 1***Б | Стержень переключения 4 и 5 передач | |
| 24 | 1***Б | Стержень переключения 2 и 3 передач | |
| 25 | 1***Б | Вилка переключения 2 и 3 передач | |
| 26 | 2***П | Заглушка диам 26 | |
| 27 | 1***4 | Прокладка крышки коробки передач | |
| 28 | 4***5 | Крышка коробки передач | |
| 29 | 2***9 | Болт М10х28 | |
| 30 | 1***5 | Втулка установочная | |
| 31 | 1***3 | Прокладка картера | |
| 32 | 2***9 | Шайба 10 пружинная | |
| 33 | 2***9 | Болт М10х35 крепления отстойника |
