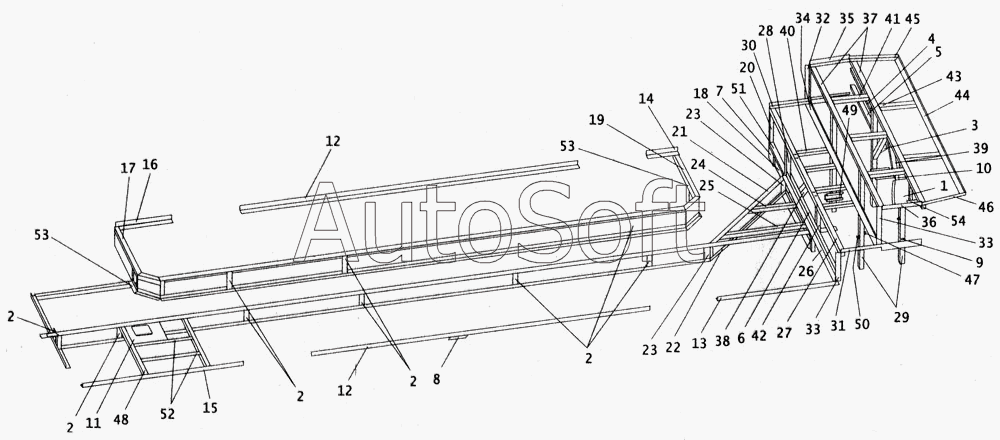

Каталог запасных частей к технике: ПАЗ-4230 (2005). Установка надстроек пола
26
34
33
33
32
31
31
30
30
29
28
27
35
26
25
25
24
24
23
23
22
21
20
44
54
53
53
52
51
50
49
48
47
46
45
19
43
42
41
40
40
39
38
37
36
1
2
2
2
2
2
11
18
18
17
16
15
15
14
13
12
12
10
9
8
7
6
6
5
4
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4230-03-110-5102004 | 4***4 | Надстройка пола в сборе | |
| 4230-03-110-5102224 | 4***4 | Труба надстройки КПП № 1 боковая правая | |
| 4230-03-110-5102228 | 4***8 | Труба надстройки КПП № 3 продольная левая | |
| 4230-03-110-5102238 | 4***8 | Уголок надстройки КПП нижний № 1 правый | |
| 4230-03-110-5102242 | 4***2 | Уголок надстройки КПП нижний № 3 продольный левый | |
| 4230-03-5102226 | 4***6 | Труба надстройки КПП № 2 поперечная передняя | |
| 4230-03-5102234 | 4***4 | Стойка надстройки КПП нижняя вертикальная правая | |
| 4230-03-5102236 | 4***6 | Уголок надстройки КПП вертикальный | |
| 4230-03-5102240 | 4***0 | Уголок надстройки КПП нижний № 2 поперечный | |
| 4230-03-5102244 | 4***4 | Панель надстройки нижняя левая | |
| 4230-03-6841101 | 4***1 | Уголок крепления сидений № 1 передний правый | |
| 4230-03-6841103 | 4***3 | Уголок крепления сидений № 2 передний правый | |
| 4230-03-6841105 | 4***5 | Уголок крепления сидений № 3 | |
| 4230-03-6841107 | 4***7 | Уголок крепления сидений № 4 | |
| 4230-03-6841113 | 4***3 | Уголок крепления сидений № 5 | |
| 4230-03-6841115 | 4***5 | Уголок крепления сидений № 6 задний | |
| 4230-03-6841117 | 4***7 | Уголок крепления сидений № 7 задний левый | |
| 4230-5101202 | 4***2 | Труба консоли верхняя | |
| 4230-5101226 | 4***6 | Стойка надстройки нижней левой | |
| 4230-5102004 | 4***4 | Надстройка пола в сборе | |
| 1 | 4***0 | Кронштейн воздушного фильтра | |
| 2 | 4***4 | Пластина | |
| 3 | 3***0 | Кронштейн крепления шланга передних тормозов | |
| 4 | 4***0 | Труба | |
| 5 | 4***4 | Труба | |
| 6 | 4***2 | Комплект кронштейнов термошумоизоляции | |
| 6 | 4***2 | Комплект кронштейнов термошумоизоляции | |
| 7 | 4***0 | Кронштейн цилиндра дверного механизма | |
| 8 | 4***5 | Кронштейн горловины топливного бака | |
| 9 | 4***8 | Кронштейн тяги радиатора правый | |
| 10 | 4***2 | Кронштейн трубы подводящей | |
| 11 | 4***2 | Кронштейн тросового привода управления КПП | |
| 12 | 4***0 | Уголок надстройки по боковине средний | |
| 13 | 4***2 | Уголок по боковине левый задний | |
| 14 | 4***4 | Уголок правый задний | |
| 15 | 4***6 | Уголок надстройки по боковине передний левый | |
| 15 | 4***6 | Уголок надстройки по боковине передний левый | |
| 16 | 4***8 | Уголок передний правый | |
| 17 | 4***2 | Уголок консоли дверного проема | |
| 18 | 4***6 | Уголок на консоли дверного проема задний | |
| 18 | 4***6 | Уголок на консоли дверного проема задний | |
| 19 | 4***8 | Уголок на консоли дверного проема | |
| 20 | 4***0 | Уголок по стойке дверного проема задний | |
| 21 | 4***2 | Труба соединительная | |
| 22 | 4***4 | Уголок надстройки задний нижний | |
| 23 | 4***8 | Уголок вертикальный задний | |
| 24 | 4***0 | Труба люка КПП правая продольная | |
| 24 | 4***0 | Труба люка КПП правая | |
| 25 | 4***2 | Труба люка КПП левая продольная | |
| 25 | 4***2 | Труба люка КПП левая | |
| 26 | 4***4 | Уголок задней надстройки | |
| 26 | 4***4 | Уголок задней надстройки | |
| 27 | 4***6 | Труба поперечная задней надстройки | |
| 28 | 4***8 | Стойка передняя | |
| 29 | 4***0 | Стойка задняя | |
| 30 | 4***2 | Уголок надстройки по боковине правый | |
| 30 | 4***2 | Уголок надстройки по боковине правый | |
| 31 | 4***3 | Уголок надстройки по боковине левый | |
| 31 | 4***3 | Уголок надстройки по боковине левый | |
| 32 | 4***4 | Уголок вертикальный правый | |
| 33 | 4***5 | Уголок вертикальный левый | |
| 34 | 4***6 | Уголок продольный | |
| 35 | 4***8 | Уголок правый | |
| 36 | 4***9 | Уголок левый | |
| 37 | 4***0 | Труба задней надстройки поперечная | |
| 38 | 4***2 | Раскос задней надстройки передний | |
| 39 | 4***4 | Раскос задней надстройки задний | |
| 40 | 4***6 | Труба | |
| 40 | 4***6 | Труба | |
| 41 | 4***8 | Труба | |
| 42 | 4***0 | Стойка малая | |
| 43 | 4***4 | Труба | |
| 44 | 4***6 | Уголок надстройки задний | |
| 45 | 4***8 | Уголок боковой задний правый | |
| 46 | 4***9 | Уголок боковой задний левый | |
| 47 | 4***0 | Кронштейн | |
| 48 | 4***6 | Труба | |
| 49 | 3***2 | Кронштейн крепления трубок | |
| 50 | 2***9 | Болт М6-6gх10 ОСТ 37.001.123-96 | |
| 51 | 4***4 | Труба | |
| 52 | 4***8 | Уголок | |
| 53 | 6***6 | Гайка специальная | |
| 54 | 4***0 | Кронштейн правый |
