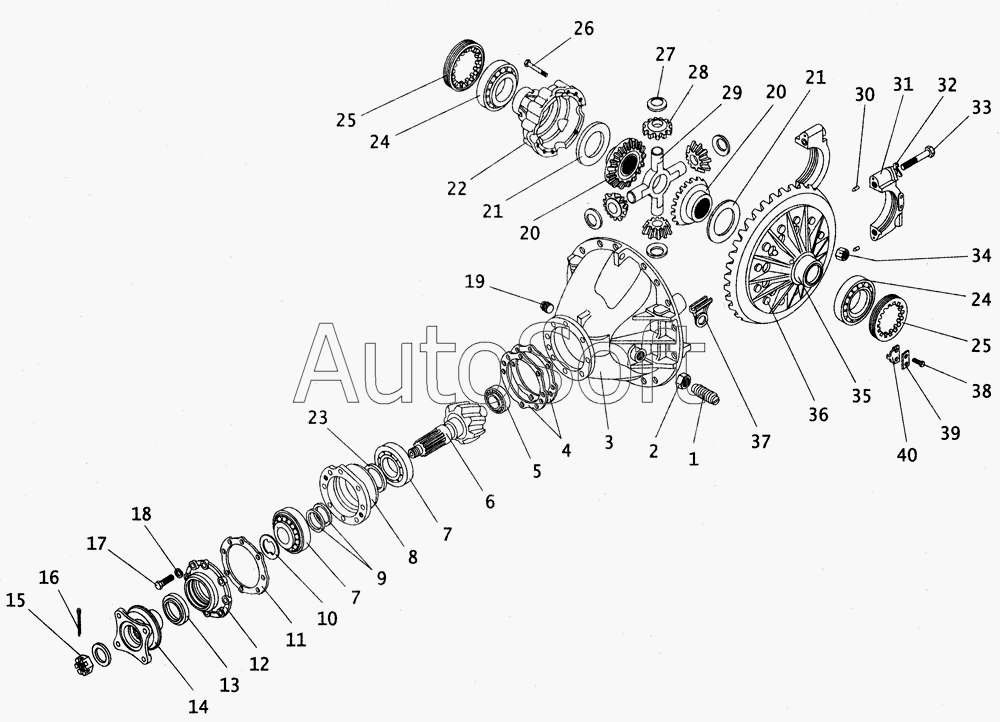

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 224.2402010-20 | 2***0 | Главная передача заднего моста в сборе i=5,29 | |
| 224.2402010-90 | 2***0 | Главная передача заднего моста в сборе i=4,62 | |
| 4331-2402015-01 | 4***1 | Картер главной передачи в сборе | |
| 4331-2402020 | 4***0 | Шестерни конические (комплект) | |
| 4331-2402050 | 4***0 | Крышка стакана подшипников в сборе | |
| 4331-2403010 | 4***0 | Дифференциал заднего моста в сборе | |
| 433510-2402020 | 4***0 | Шестерни конические i=4,62 | |
| 695-2402010 | 6***0 | Главная передача заднего моста в сборе i=4,62 | |
| 695-2402010-10 | 6***0 | Главная передача заднего моста в сборе i=5,29 | |
| 695-2402012 | 6***2 | Шестерня ведущая заднего моста в сборе i=4,62 | |
| 695-2402012-10 | 6***0 | Шестерня ведущая заднего моста в сборе i=5,29 | |
| 1 | 1***0 | Болт опорный ведомой шестерни | |
| 2 | 3***9 | Гайка | |
| 3 | 1***5 | Картер главной передачи в сборе | |
| 4 | 1***0 | Прокладка регулировочная, толщиной от 1,00 до 0,05мм | |
| 5 | 3***П | Подшипник | |
| 6 | 4***7 | Шестерня ведущая заднего моста | |
| 6 | 4***7 | Шестерня ведущая заднего моста z= 8 | |
| 7 | 3***П | Подшипник | |
| 8 | 1***8 | Стакан подшипников ведущей шестерни | |
| 9 | 1***0 | Втулка распорная шириной от 19,110 до 19,860мм | |
| 10 | 4***3 | Шайба подшипников | |
| 11 | 1***7 | Прокладка крышки | |
| 12 | 4***0 | Крышка стакана подшипников в сборе | |
| 13 | 3***П | Сальник в сборе | |
| 14 | 1***6 | Фланец ведущей шестерни в сборе | |
| 15 | 3***П | Гайка | |
| 16 | 2***П | Шплинт | |
| 17 | 2***9 | Болт | |
| 18 | 2***2 | Шайба 12 пружинная | |
| 19 | 2***П | Пробка | |
| 20 | 1***0 | Шестерня полуоси заднего моста | |
| 21 | 1***1 | Шайба опорная шестерни | |
| 22 | 1***8 | Чашка дифференциала правая | |
| 22 | 4***9 | Чашка дифференциала левая | |
| 23 | 1***0 | Маслоуловитель | |
| 24 | 3***П | Подшипник дифференциала (2007118М) | |
| 24 | 4***П | Подшипник | |
| 25 | 1***0 | Гайка подшипника дифференциала | |
| 26 | 3***П | Болт | |
| 27 | 1***8 | Шайба сателлита | |
| 28 | 1***4 | Сателлит со втулкой в сборе | |
| 29 | 1***0 | Крестовина дифференциала | |
| 30 | 1***7 | Штифт | |
| 31 | 1***6 | Крышка подшипника дифференциала со штифтами в сборе | |
| 32 | 1***7 | Пластина стопорная болта крышки подшипника | |
| 33 | 3***П | Болт крышки подшипника | |
| 34 | 3***9 | Гайка самостопорящаяся | |
| 35 | 4***0 | Шестерня ведомая | |
| 35 | 4***0 | Шестерня ведомая i=4,62 | |
| 36 | 4***2 | Заклепка | |
| 37 | 1***4 | Накладка | |
| 38 | 2***П | Болт крепления стопора | |
| 39 | 1***4 | Пластина замочная | |
| 40 | 1***3 | Стопор гайки подшипника дифференциала |
