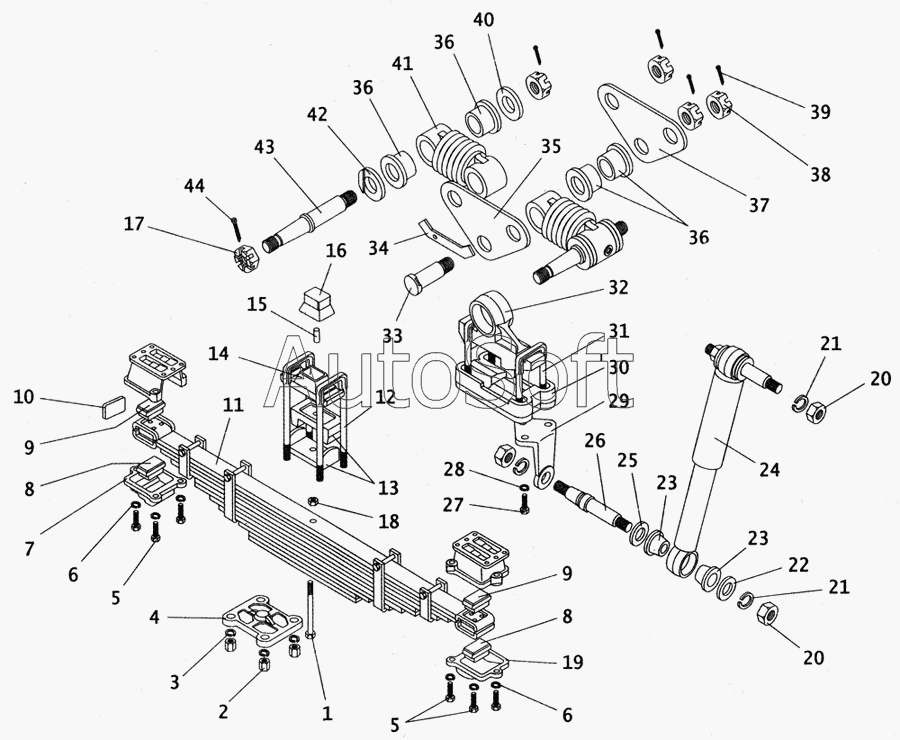

Каталог запасных частей к технике: ПАЗ-4230 (2005). Подвеска задняя
23
23
30
30
29
28
27
26
25
24
31
22
21
21
20
20
19
18
17
16
38
44
43
42
41
41
41
40
39
15
37
36
36
36
35
34
33
32
32
7
11
11
11
11
11
10
9
9
8
8
11
6
6
5
5
4
3
2
1
11
11
11
11
11
11
11
11
11
11
11
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 32053-2913008 | 3***8 | Пружины задние дополнительные в сборе правые | |
| 32053-2913009 | 3***9 | Пружины задние дополнительные в сборе левые | |
| 1 | 2***9 | Болт М12х1,25х165 | |
| 2 | 2***9 | Гайка стремянки задней рессоры | |
| 3 | 2***9 | Шайба 20 | |
| 4 | 3***8 | Подкладка рессор задней подвески | |
| 5 | 2***9 | Болт М12х50 специальный | |
| 6 | 2***9 | Шайба 12 | |
| 7 | 6***0 | Крышка переднего кронштейна задней рессоры | |
| 8 | 5***1 | Опора рессоры нижняя | |
| 9 | 5***1 | Опора рессоры верхняя | |
| 10 | 5***А | Упор передней и задней рессоры | |
| 11 | 2***2 | Болт М8х90 стяжной хомута | |
| 11 | 2***2 | Гайка М8 | |
| 11 | 4***2 | Рессора задняя в сборе | |
| 11 | 4***5 | Лист № 1 с чашками | |
| 11 | 4***6 | Лист № 2 с чашками | |
| 11 | 4***1 | Лист № 4 задней рессоры с хомутами | |
| 11 | 4***2 | Лист № 8 задней рессоры с хомутами | |
| 11 | 4***3 | Лист № 3 | |
| 11 | 4***5 | Лист № 5 | |
| 11 | 4***6 | Лист № 6 | |
| 11 | 4***7 | Лист № 7 | |
| 11 | 4***9 | Лист № 9 | |
| 11 | 4***0 | Лист № 10 | |
| 11 | 4***1 | Лист № 11 | |
| 11 | 4***2 | Лист № 12 | |
| 11 | 4***3 | Лист № 13 | |
| 11 | 4***4 | Лист № 14 | |
| 11 | 5***8 | Втулка хомута | |
| 12 | 4***8 | Стремянка задней рессоры | |
| 13 | 4***4 | Подушка задней рессоры | |
| 14 | 3***2 | Накладка задней рессоры | |
| 15 | 3***0 | Штифт | |
| 16 | 6***2 | Буфер задней рессоры | |
| 17 | 3***2 | Гайка М24 | |
| 18 | 2***9 | Гайка М12х1,25 | |
| 19 | 3***2 | Крышка заднего кронштейна | |
| 20 | 2***9 | Гайка М16х1,5 | |
| 21 | 2***9 | Шайба 16 | |
| 22 | 3***9 | Шайба зажимная под гайкой | |
| 23 | 5***6 | Втулка крепления амортизатора | |
| 24 | 5***1 | Амортизатор в сборе | |
| 25 | 3***8 | Шайба зажимная у пальца | |
| 26 | 3***2 | Палец крепления амортизатора | |
| 27 | 2***9 | Болт М12х48 | |
| 28 | 2***9 | Шайба 12 | |
| 29 | 3***0 | Кронштейн крепления нижней проушины амортизатора | |
| 30 | 3***8 | Подкладка стремянок кронштейна серьги правая | |
| 30 | 3***9 | Подкладка стремянок кронштейна серьги левая | |
| 31 | 3***8 | Стремянка кронштейна серьги | |
| 32 | 3***2 | Кронштейн крепления серьги правый | |
| 32 | 3***3 | Кронштейн крепления серьги левый | |
| 33 | 3***2 | Палец дополнительной пружины | |
| 34 | 4***6 | Ригель серьги | |
| 35 | 4***4 | Серьга пружины наружная | |
| 36 | 3***6 | Втулка ушка дополнительной пружины | |
| 37 | 4***8 | Серьга дополнительной пружины внутренняя | |
| 38 | 2***9 | Гайка М20х1,5 | |
| 39 | 2***9 | Шплинт 4х40 | |
| 40 | 3***8 | Шайба оси пружины наружная | |
| 41 | 3***2 | Пружина дополнительная задняя | |
| 41 | 3***2 | Ушко дополнительной пружины | |
| 41 | 3***0 | Пружина дополнительная задняя в сборе | |
| 42 | 3***4 | Шайба оси пружины внутренняя с ригелем | |
| 43 | 3***4 | Ось дополнительной пружины | |
| 44 | 2***9 | Шплинт 5х36 |
