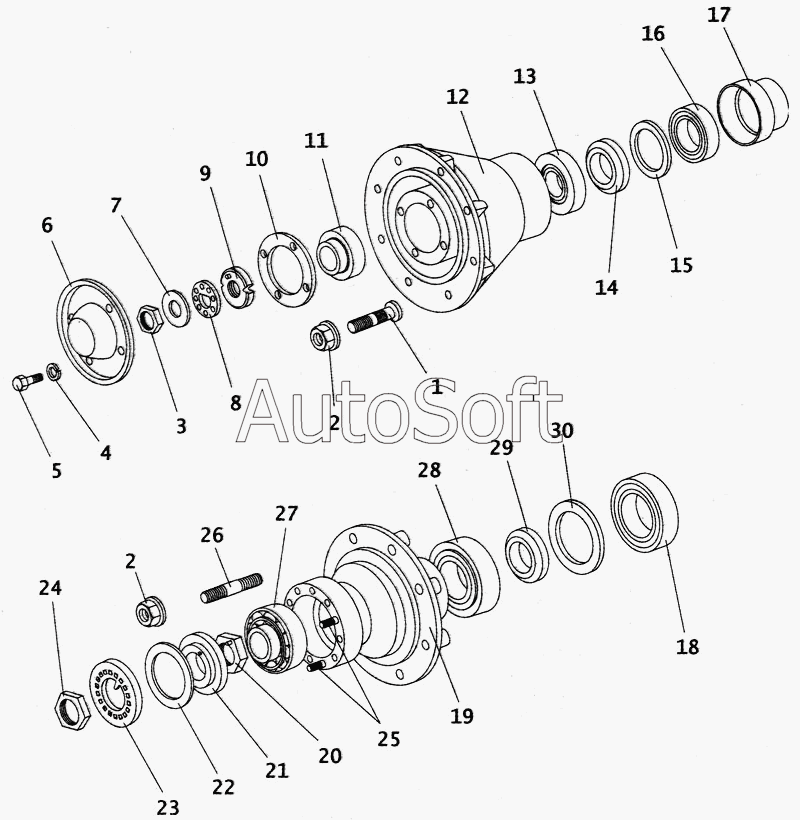

Каталог запасных частей к технике: ПАЗ-4230 (2005). Ступицы передних и задних колес
17
21
20
20
19
19
19
19
18
18
22
16
16
16
15
15
14
14
13
26
30
29
28
28
27
27
26
26
13
26
26
25
25
24
24
23
23
1
5
4
3
3
2
2
2
1
1
6
10
13
12
12
12
12
11
11
11
10
9
9
8
8
7
7
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 111.3103011-50 | 1***0 | Ступица передняя с тормозным барабаном | |
| 111.3103011-50-1 | 1***1 | Ступица передняя с тормозным барабаном | |
| 224.3104010 | 2***0 | Ступица задняя с барабаном 10 болтов | |
| 224.3104010-01 | 2***1 | Ступица задняя с барабаном 8 болтов | |
| 250565-П29 | 2***9 | Гайка М20 (нижняя опора) | |
| 4230-3104010 | 4***0 | Ступица задняя с тормозным барабаном | |
| 4421-3103010 | 4***0 | Ступица передняя с тормозным барабаном | |
| 6404-3103010 | 6***0 | Ступица передняя с барабаном 10 болтов | |
| 6404-3104010 | 6***0 | Ступица задняя с барабаном 10 болтов | |
| 1 | 1***1 | Болт передней ступицы | |
| 1 | 5***8 | Болт ступицы | |
| 1 | В***0 | Болт передней ступицы | |
| 2 | 4***6 | Гайка с шайбой М20х1,5-6Н | |
| 2 | 5***1 | Гайка крепления колеса | |
| 3 | 1***8 | Контргайка цапфы поворотного кулака | |
| 3 | 3***П | Гайка | |
| 4 | 2***9 | Шайба 8 | |
| 5 | 2***9 | Болт М8х16 крепления ступицы вала | |
| 6 | 1***6 | Крышка ступицы | |
| 6 | 1***Б | Крышка ступицы | |
| 7 | 1***4 | Шайба замочная | |
| 7 | 1***4 | Шайба замочная | |
| 8 | 1***3 | Кольцо замочное | |
| 8 | 1***3 | Кольцо замочное | |
| 9 | 1***0 | Гайка-шайба цапфы поворотного кулака в сборе | |
| 9 | 1***0 | Гайка цапфы поворотного кулака в сборе | |
| 10 | 1***5 | Прокладка крышки ступицы | |
| 10 | 1***Б | Прокладка крышки | |
| 11 | 3***П | Подшипник передней ступицы наружный 7610А1 или 7610А | |
| 11 | 4***П | Подшипник передней ступицы наружный 7610А | |
| 11 | 7***А | Подшипник передней ступицы наружный | |
| 12 | 1***0 | Ступица передняя 10 болтов | |
| 12 | 1***1 | Ступица передняя 8 болтов | |
| 12 | 4***5 | Ступица передняя | |
| 12 | 6***5 | Ступица передняя 10 болтов | |
| 13 | 4***6 | Подшипник передней ступицы внутренний 7613А1 или 7613А | |
| 13 | 4***5 | Подшипник передней ступицы внутренний 7613А | |
| 13 | 7***А | Подшипник передней ступицы внутренний | |
| 14 | 1***1 | Кольцо упорное | |
| 14 | 4***3 | Кольцо упорное | |
| 15 | 1***5 | Кольцо предохранительное | |
| 15 | 1***5 | Кольцо защитное | |
| 16 | 3***П | Манжета | |
| 16 | 4***4 | Манжета с обоймой в сборе | |
| 16 | 5***8 | Сальник ступицы | |
| 17 | 4***7 | Обойма | |
| 18 | 2***1 | Манжета 2.1-142х168-1 ГОСТ 8752-79 | |
| 18 | 3***П | Манжета в сборе | |
| 19 | 2***5 | Ступица заднего колеса 10 болтов | |
| 19 | 2***1 | Ступица заднего колеса 8 болтов | |
| 19 | 4***5 | Ступица задняя | |
| 19 | 6***0 | Ступица задняя 10 болтов | |
| 20 | 1***4 | Гайка внутренняя | |
| 20 | 2***5 | Гайка подшипника внутренняя в сборе | |
| 21 | 1***3 | Корпус уплотнителя | |
| 22 | 1***4 | Набивка уплотнителя | |
| 23 | 1***0 | Шайба замочная | |
| 23 | 2***0 | Шайба замочная | |
| 24 | 1***2 | Гайка внешняя | |
| 24 | 2***2 | Гайка подшипника | |
| 25 | 2***9 | Шпилька крепления полуоси | |
| 25 | 3***9 | Шпилька крепления полуоси | |
| 26 | 2***8 | Болт ступицы | |
| 26 | 2***1 | Болт ступицы | |
| 26 | 4***0 | Шпилька | |
| 26 | 4***1 | Болт | |
| 26 | В***0 | Болт М20 | |
| 27 | 4***П | Подшипник задней ступицы наружный 127919А | |
| 27 | 7***А | Подшипник задней ступицы наружный | |
| 28 | 4***П | Подшипник задней ступицы внутренний 7517А | |
| 28 | 7***К | Подшипник задней ступицы внутренний ГОСТ 333-79 | |
| 29 | 1***1 | Кольцо уплотнителя манжеты | |
| 30 | 1***5 | Кольцо предохранительное |
