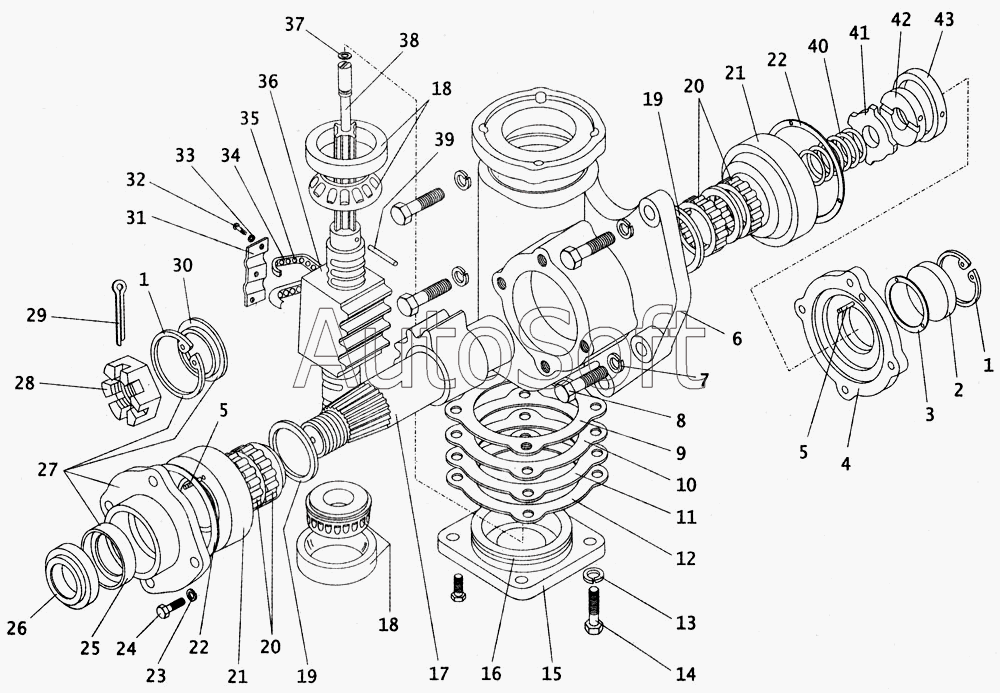

Каталог запасных частей к технике: ПАЗ-4230 (2005). Механизм рулевого управления
1
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5336-3401038 | 5***8 | Винт | |
| 64229-3400010-60 | 6***0 | Рулевой механизм с распределителем | |
| 1 | 4***4 | Кольцо А65 | |
| 2 | 6***4 | Шайба | |
| 3 | 0***3 | Кольцо | |
| 4 | 6***0 | Крышка | |
| 5 | 5***9 | Фиксатор | |
| 6 | 5***5 | Картер | |
| 7 | 2***9 | Шайба 16 | |
| 8 | 2***9 | Болт М16х40 | |
| 9 | 5***5 | Прокладка | |
| 10 | 5***6 | Прокладка | |
| 11 | 5***7 | Прокладка | |
| 12 | 5***8 | Прокладка | |
| 13 | 2***7 | Шайба 12ОТ | |
| 14 | 3***0 | Болт М12х1,5-6gх30 | |
| 15 | 5***1 | Крышка | |
| 16 | 0***3 | Кольцо | |
| 17 | 6***2 | Вал сошки | |
| 18 | 2***Е | Подшипник | |
| 19 | 5***6 | Кольцо | |
| 20 | 6***6 | Подшипник | |
| 21 | 6***0 | Вкладыш | |
| 22 | 0***3 | Кольцо уплотнительное | |
| 23 | 2***6 | Шайба 10Л | |
| 24 | 2***7 | Болт М10-6gх25 | |
| 25 | 1***3 | Манжета | |
| 26 | 6***6 | Уплотнитель | |
| 27 | 5***0 | Крышка с манжетами в сборе | |
| 28 | 3***2 | Гайка М33х1,5-5Н6Н | |
| 29 | 2***2 | Шплинт 5х60 | |
| 30 | 5***1 | Кольцо защитное | |
| 31 | 5***7 | Прижим | |
| 32 | 2***1 | Винт М6-6gх8 | |
| 33 | 2***4 | Шайба 6Т | |
| 34 | 5***6 | Направляющая | |
| 35 | 7***0 | Шарик | |
| 36 | 5***0 | Винт с гайкой | |
| 37 | 0***3 | Кольцо ГОСТ 9833-73 | |
| 38 | 5***8 | Торсион | |
| 39 | 5***2 | Фиксатор торсиона | |
| 40 | 2***7 | Пружина | |
| 41 | 6***0 | Шайба стопорная регулировочного винта | |
| 42 | 6***4 | Винт регулировочный вала сошки | |
| 43 | 3***4 | Гайка регулировочного винта |
