Каталог запасных частей к технике: ПАЗ-4230 (2005). Насос и бачок гидроусилителя рулевого управления
33
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
18
34
35
35
36
36
36
37
37
38
39
40
41
42
43
44
8
1
2
3
4
5
6
7
8
8
8
9
10
11
12
12
13
14
15
16
17

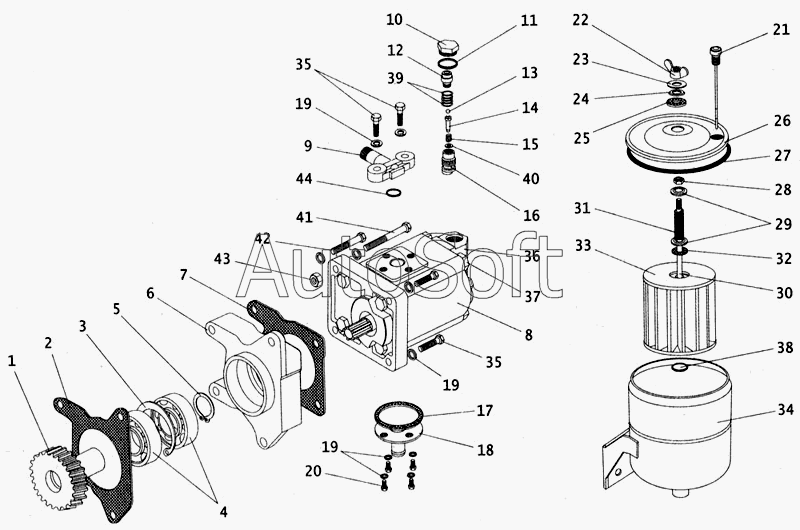

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240-1022030 | 2***0 | Привод гидронасоса в сборе | |
| 8.65Г.06 | 8***6 | Шайба | |
| АСЭА.061614.002/061614.40А | А***А | Бачок масляный в сборе | |
| АСЭА.063615.001-01/063615.3.25А | А***А | Насос шестеренный с переливным клапаном в сборе | |
| АСЭА.306562.002/063615.3.25.105 | А***5 | Коробка клапанная в сборе с клапаном | |
| АСЭА.306577.002/063615.1.45.104 | А***4 | Седло предохранительного клапана с фильтром в сборе | |
| М8-6gх30.88.35.019 | М***9 | Болт | |
| М8-6gх78.88.35.019 | М***9 | Болт крепления насоса к корпусу и блоку | |
| 1 | 2***Б | Шестерня | |
| 2 | 2***1 | Прокладка | |
| 3 | 2***1 | Кольцо | |
| 4 | 2***А | Подшипник | |
| 5 | В***5 | Кольцо | |
| 6 | 2***9 | Корпус | |
| 7 | 2***2 | Прокладка | |
| 8 | А***1 | Дроссель корпуса насоса | |
| 8 | А***6 | Корпус насоса | |
| 8 | А***5 | Крышка задняя насоса | |
| 8 | А***Л | Насос шестеренчатый | |
| 9 | 4***6 | Муфта угловая | |
| 10 | А***3 | Заглушка | |
| 11 | 0***9 | Кольцо ГОСТ 9833-73 | |
| 12 | А***9 | Сетка фильтра седла клапана | |
| 12 | А***4 | Седло предохранительного клапана | |
| 13 | 3***0 | Шарик ГОСТ 3722-81 | |
| 14 | А***5 | Направляющая пружины | |
| 15 | А***1 | Пружина | |
| 16 | А***2 | Золотник перепускной | |
| 17 | 0***2 | Кольцо уплотнительное | |
| 18 | 4***5 | Штуцер | |
| 19 | 2***9 | Шайба 8 | |
| 20 | 2***9 | Болт М8х16 крепления ступицы вала | |
| 21 | А***4 | Щуп | |
| 22 | М***Ф | Гайка ГОСТ 5916-70 | |
| 23 | А***1 | Шайба | |
| 24 | 1***] | Нитки ГОСТ 6309-73 | |
| 25 | А***1 | Шайба | |
| 26 | А***2 | Крышка | |
| 27 | А***1 | Кольцо | |
| 28 | М***5 | Гайка ГОСТ 5916-70 | |
| 29 | А***1 | Шайба | |
| 30 | А***1 | Шпилька | |
| 31 | А***2 | Пружина | |
| 32 | А***4 | Шайба | |
| 33 | А***0 | Элемент фильтрующий | |
| 34 | А***1 | Корпус бачка | |
| 35 | 2***9 | Болт М8х30 | |
| 36 | А***3 | Корпус клапана с гильзой в сборе | |
| 36 | А***3 | Гильза клапана | |
| 36 | А***4 | Корпус клапана | |
| 37 | 1***9 | Шайба ГОСТ 6402-70 | |
| 37 | М***9 | Болт ГОСТ 7796-70 | |
| 38 | 4***1 | Кольцо ГОСТ 9833-73 | |
| 39 | А***2 | Шайба под седло предохранительного клапана | |
| 40 | 0***в | Шайба под пружину ГОСТ 11371-78 | |
| 41 | М***0 | Болт | |
| 42 | М***5 | Болт | |
| 43 | 2***9 | Гайка М8 | |
| 44 | 0***2 | Кольцо ГОСТ 9833-73 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
