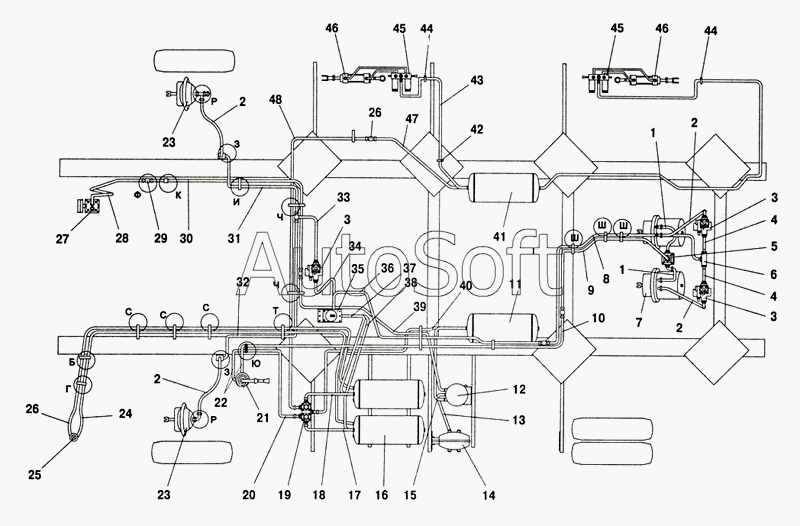

Каталог запасных частей к технике: ПАЗ-32053 (2004). Схема пневматической системы тормозов с пневмоаппаратурой
1
1
2
2
2
2
3
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
45
46
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 017-021-25-2-2 | 0***2 | Кольцо уплотнительное | |
| 019-023-25-2-2 | 0***2 | Кольцо уплотнительное | |
| 100-3515310-10 | 1***0 | Клапан контрольного вывода | |
| 201454-П29 | 2***9 | Болт М8х16 крепления ступицы вала | |
| 252135-П29 | 2***9 | Шайба 8 | |
| 2702.3829 | 2***9 | Датчик аварийного давления воздуха | |
| 3205-3213026 | 3***6 | Переходник | |
| 3205-3400016 | 3***6 | Кольцо уплотнительное | |
| 3205-3405188 | 3***8 | Кольцо уплотнительное | |
| 3205-3505024 | 3***4 | Прокладка штуцера | |
| 3205-3513015 | 3***5 | Баллон воздушный | |
| 3205-3513050 | 3***0 | Пробка | |
| 3205-3513061 | 3***1 | Штуцер | |
| 3205-3513083 | 3***3 | Прокладка воздушного баллона | |
| 3205-3513086 | 3***6 | Хомут крепления баллона | |
| 3205-3515070 | 3***0 | Клапан сброса конденсата | |
| 3205-3552192 | 3***2 | Проходник ввертный | |
| 3205-70-1104088 | 3***8 | Шайба уплотнительная | |
| 32053-3552279 | 3***9 | Штуцер ввертной | |
| 32053-3552280 | 3***0 | Тройник клапана контрольного вывода | |
| 32053-3552282 | 3***2 | Прокладка | |
| 32053-3552300 | 3***0 | Штуцер ввертной | |
| 32053-3552312 | 3***2 | Штуцер ввертной | |
| 32053-3552318 | 3***8 | Шайба | |
| 453643.002-02 | 4***2 | Модулятор давления в сборе | |
| 672-3506013 | 6***3 | Прокладка | |
| 1 | 3***0 | Шланг тормозной в сборе | |
| 2 | 3***0 | Шланг тормозной в сборе | |
| 3 | 4***0 | Модулятор давления в сборе | |
| 4 | 3***2 | Трубка в сборе | |
| 5 | 3***2 | Клапан быстрого оттормаживания в сборе | |
| 6 | 3***0 | Тройник проходной | |
| 7 | 1***0 | Тормозная камера с пружинным энергоаккумулятором в сборе | |
| 8 | 3***6 | Трубка от проходника до тройника в сборе | |
| 9 | 3***2 | Трубка от клапана оттормаживания до проходника в сборе | |
| 10 | 3***0 | Трубка от крана стояночного тормоза к проходнику | |
| 11 | 3***2 | Баллон воздушный для стояночного тормоза в сборе | |
| 12 | L***7 | Воздухоосушитель в сборе | |
| 13 | 3***7 | Трубка от воздухоосушителя до регенерационного баллона | |
| 14 | 3***0 | Баллон регенерационный в сборе | |
| 15 | 3***6 | Трубка от баллона до воздухоосушителя в сборе | |
| 16 | 3***0 | Баллон воздушный в сборе | |
| 17 | 3***6 | Трубка от баллона к 4-х контурному защитному клапану в сборе | |
| 18 | 3***8 | Трубка от баллона к 4-х контурному защитному клапану в сборе | |
| 19 | 5***0 | Клапан защитный 4-х контурный в сборе | |
| 20 | 3***8 | Трубка от защитного клапана до крана стояночного тормоза в сборе | |
| 21 | 1***0 | Кран стояночного тормоза с ручным управлением в сборе | |
| 22 | 3***0 | Трубка от крана тормозного до муфты в сборе | |
| 23 | 1***0 | Тормозная камера тип 24 в сборе | |
| 24 | 3***0 | Трубка от баллона к манометру (полиамид) | |
| 25 | 2***0 | Указатель давления воздуха (манометр) в сборе | |
| 26 | 3***0 | Трубка от баллона к манометру | |
| 27 | А***Н | Компрессор в сборе | |
| 28 | 3***0 | Трубка от компрессора до проходника | |
| 29 | 3***2 | Проходник прямой | |
| 30 | 3***0 | Трубка от компрессора промежуточная | |
| 31 | 3***4 | Трубка от тройника к правому переднему тормозу в сборе | |
| 32 | 3***2 | Трубка от тройника к левому переднему тормозу в сборе | |
| 33 | 3***0 | Трубка от модулятора к тройнику | |
| 34 | 3***0 | Трубка от тормозного крана модулятора в сборе | |
| 35 | 1***8 | Кран тормозной двухсекционный с рычагом | |
| 36 | 3***2 | Трубка от крана до проходника | |
| 37 | 3***0 | Трубка от баллона передних тормозов к тормозному крану | |
| 38 | 3***0 | Трубка от баллона задних тормозов к тормозному крану | |
| 39 | 3***9 | Трубка от муфты до воздухоосушителя | |
| 40 | 3***8 | Трубка от баллона к 4-х контурному крану в сборе | |
| 41 | 3***5 | Баллон воздушный | |
| 42 | 6***6 | Втулка | |
| 43 | 3***0 | Трубка в сборе | |
| 44 | 6***2 | Втулка уплотнительная | |
| 45 | 9***3 | Пневмораспределитель | |
| 46 | 9***5 | Цилиндр в сборе | |
| 47 | 3***4 | Трубка от одинарного защитного клапана до баллона дверей | |
| 48 | 3***6 | Трубка от проходника до защитного клапана в сборе | |
| 49 | 3***6 | Штуцер угловой | |
| 50 | 2***9 | Гайка М16 | |
| 51 | 3***5 | Шайба | |
| 52 | 3***6 | Кольцо уплотнительное | |
| 53 | 3***8 | Хомут крепления трубок | |
| 54 | 2***9 | Болт М6-6gх16 | |
| 55 | 2***9 | Гайка М6 | |
| 56 | 2***9 | Шайба 6 | |
| 57 | 3***0 | Втулка | |
| 58 | 3***5 | Кронштейн крепления трубок | |
| 59 | 3***4 | Уплотнитель трубопроводов | |
| 60 | 3***7 | Кронштейн крепленая трубок | |
| 61 | 3***5 | Уплотнитель трубопроводов | |
| 62 | 3***6 | Кронштейн крепления трубок | |
| 63 | 2***9 | Шайба 18Л | |
| 64 | 2***9 | Гайка М18х1,5-6Н ОСТ 37.001.124-93 | |
| 65 | 3***8 | Трубка от защитного клапана до крана стояночного тормоза в сборе | |
| 66 | 3***2 | Проходник |
