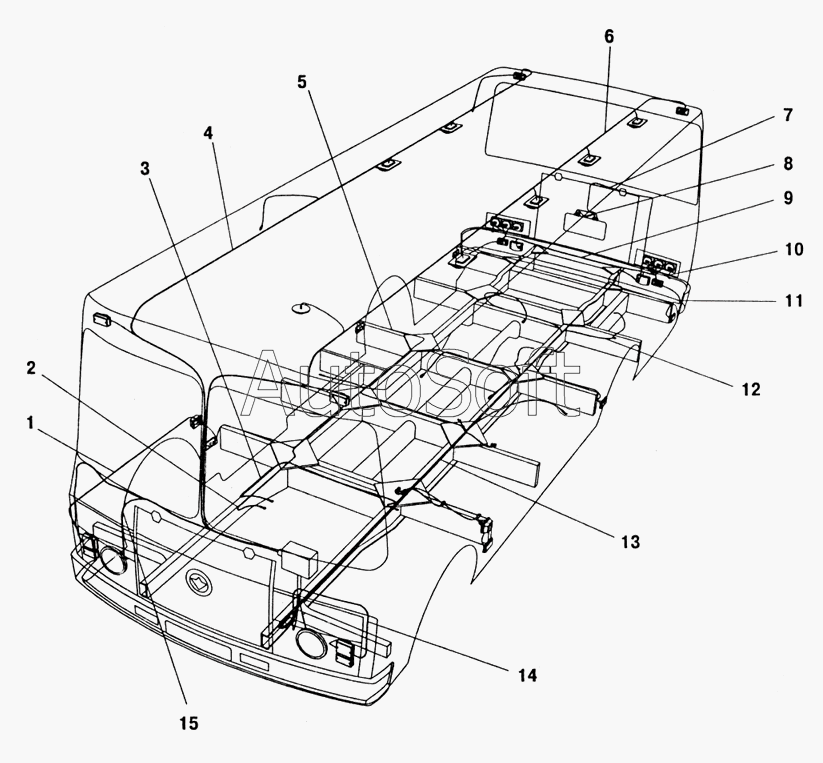

Каталог запасных частей к технике: ПАЗ-32053 (2004). Схема расположения жгутов электропроводов
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3205-3724003-31 | 3***1 | Жгут проводов системы зажигания двигателя | |
| 3205-3724016 | 3***6 | Провод массы выключателя контроля открывания двери | |
| 3205-3724020 | 3***0 | Провод от предохранителя к контрольной лампе "дальний свет" | |
| 3205-3724037-20 | 3***0 | Жгут проводов включения аварийной сигнализации | |
| 3205-3724040-50 | 3***0 | Жгут проводов двигателя | |
| 3205-3724042-10 | 3***0 | Провод от «+» генератора к блоку предохранителей | |
| 3205-3724046 | 3***6 | Провод массы передних фонарей | |
| 3205-3724047 | 3***7 | Провод "массы" электродвигателя вентилятора | |
| 3205-3724061 | 3***1 | Жгут проводов выключателя экстренного открывания двери | |
| 3205-3724065 | 3***5 | Жгут проводов питания | |
| 3205-3724078-10 | 3***0 | Жгут проводов правого стеклоочистителя | |
| 3205-3724079-10 | 3***0 | Жгут проводов левого стеклоочистителя | |
| 3205-3724085 | 3***5 | Провод блока предохранителей | |
| 3205-3724088 | 3***8 | Провод от выключателя зажигания к блоку предохранителей | |
| 3205-3724101-10 | 3***0 | Провод катушки выключателя батареи | |
| 3205-3724128 | 3***8 | Провод заднего фонаря | |
| 3205-3724132-40 | 3***0 | Жгут проводов выключателя | |
| 3205-3724134-10 | 3***0 | Жгут проводов "массы" реле | |
| 3205-3724150 | 3***0 | Жгут проводов выключателя зуммера | |
| 3205-70-3724116 | 3***6 | Провод "массы" аккумуляторной батареи | |
| 32051-3724004 | 3***4 | Жгут проводов блока реле | |
| 32051-372412-60 | 3***0 | Жгут проводов по правой стороне крыши | |
| 32053-3724080-10 | 3***0 | Провод массы щитка приборов | |
| 32053-3724118 | 3***8 | Жгут проводов щитка приборов | |
| 672-3724180 | 6***0 | Провод «массы» двигателя | |
| АК-32053-3724400-10 | А***0 | Жгут питания контроля АБС | |
| АК-32053-3724410-10 | А***0 | Жгут проводов датчиков и модуляторов АБС | |
| 1 | 3***0 | Жгут проводов к правому повторителю поворотов | |
| 2 | 3***0 | Провод от аккумуляторной батареи к выключателю батареи | |
| 3 | 3***0 | Провод от стартера к выключателю | |
| 4 | 3***0 | Жгут проводов по правой стороне крыши | |
| 5 | 3***2 | Провод боковых габаритов | |
| 6 | 3***0 | Жгут проводов по левой стороне крыши | |
| 7 | 3***0 | Провод к фонарям освещения номерного знака | |
| 8 | 3***5 | Провод "массы" фонарей номерного знака | |
| 9 | 3***0 | Жгут проводов между задними фонарями | |
| 10 | 3***0 | Провод "массы" задних фонарей | |
| 11 | 3***6 | Провод к левому заднему габаритному фонарю | |
| 12 | 3***0 | Жгут проводов системы отопления | |
| 13 | 3***4 | Жгут проводов по основанию | |
| 14 | 3***0 | Жгут проводов к фаре и фонарям правой стороны | |
| 15 | 3***0 | Жгут проводов к фаре и фонарям левой стороны |
