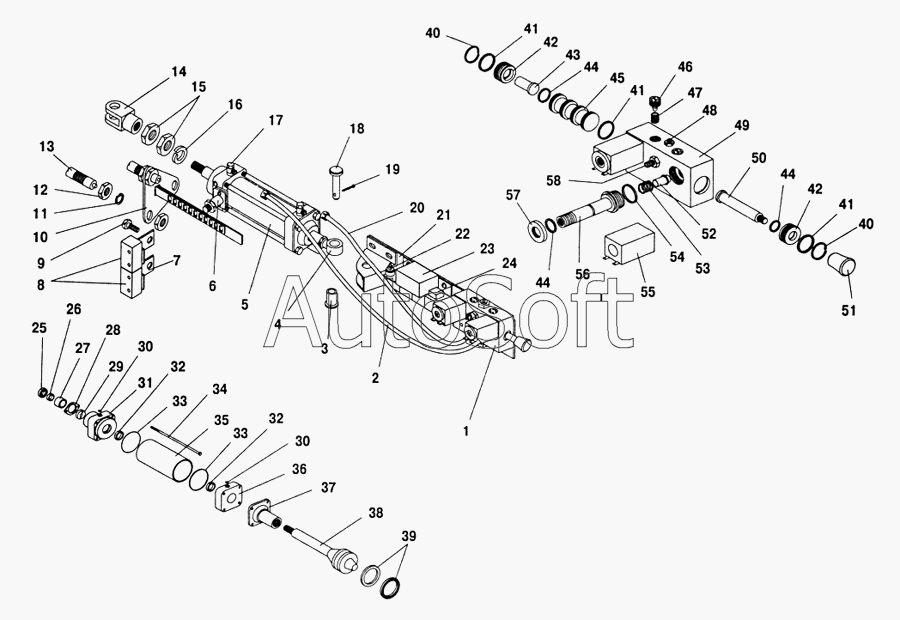

Каталог запасных частей к технике: ПАЗ-32053 (2004). Механизм открывания пассажирской двери с электропневмоклапаном и трубопроводами
44
44
44
30
30
31
32
32
33
33
34
35
36
37
38
39
40
40
41
41
41
42
42
43
29
45
46
47
48
49
50
51
52
53
54
55
56
57
58
15
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 9У2.952.041 | 9***1 | Привод ППДТС-1-1-50-125-УЗЗА | |
| 1 | 9***3 | Пневмораспределитель | |
| 2 | 9***3 | Пневмошланг | |
| 3 | 9***2 | Втулка болта | |
| 4 | 9***5 | Болт откидной | |
| 5 | 9***5 | Цилиндр в сборе | |
| 6 | С***М | Датчик щелевой | |
| 7 | 9***2 | Кронштейн микропереключателей | |
| 8 | М***3 | Микропереключатель | |
| 9 | M***6 | Болт M8-6gx16.58.016 | |
| 10 | 9***4 | Кронштейн упоров в сборе | |
| 11 | 1***9 | Шайба 12.65G.019 | |
| 12 | М***6 | Гайка | |
| 13 | 9***3 | Упор в сборе | |
| 14 | 9***2 | Вилка дверного цилиндра | |
| 15 | 5***6 | Гайка | |
| 16 | 1***9 | Шайба | |
| 17 | 9***4 | Переходник в сборе | |
| 18 | 9***9 | Палец | |
| 19 | Ш***5 | Шплинт 4x25 | |
| 20 | 9***5 | Пневмошланг | |
| 21 | 9***4 | Панель с кронштейном | |
| 22 | 9***1 | Блок резисторов | |
| 23 | 9***1 | Электронный блок УЗЗА | |
| 24 | 9***3 | Диодная сборка | |
| 25 | 9***5 | Манжета штока | |
| 26 | 9***2 | Прокладка | |
| 27 | 9***3 | Втулка | |
| 28 | 9***2 | Кольцо стопорное | |
| 29 | 9***3 | Фланец | |
| 30 | 0***4 | Кольцо уплотнительное | |
| 31 | 9***6 | Крышка передняя | |
| 32 | 9***4 | Манжета демпфера | |
| 33 | 5***2 | Кольцо уплотнительное | |
| 34 | 9***1 | Шпилька | |
| 35 | 5***4 | Корпус цилиндра | |
| 36 | 9***4 | Крышка задняя | |
| 37 | 9***5 | Опора | |
| 38 | 9***1 | Поршень | |
| 39 | 9***1 | Манжета поршня | |
| 40 | 9***8 | Скоба | |
| 41 | 0***4 | Кольцо уплотнительное | |
| 42 | 9***8 | Заглушка левая | |
| 43 | 9***1 | Шток | |
| 44 | 5***0 | Кольцо уплотнительное | |
| 45 | 9***2 | Золотник | |
| 46 | 9***1 | Глушитель | |
| 47 | 9***1 | Пружина | |
| 48 | 0***6 | Заглушка в сборе | |
| 49 | 9***3 | Корпус | |
| 50 | К***а | Кнопка экстренного открывания двери | |
| 51 | 5***2 | Ручка | |
| 52 | 9***2 | Плунжер в сборе | |
| 53 | 9***6 | Пружина III | |
| 54 | 5***1 | Кольцо уплотнительное | |
| 55 | 5***М | Электромагнит | |
| 56 | 9***4 | Сердечник | |
| 57 | 5***6 | Гайка | |
| 58 | 9***4 | Штуцер в сборе |
