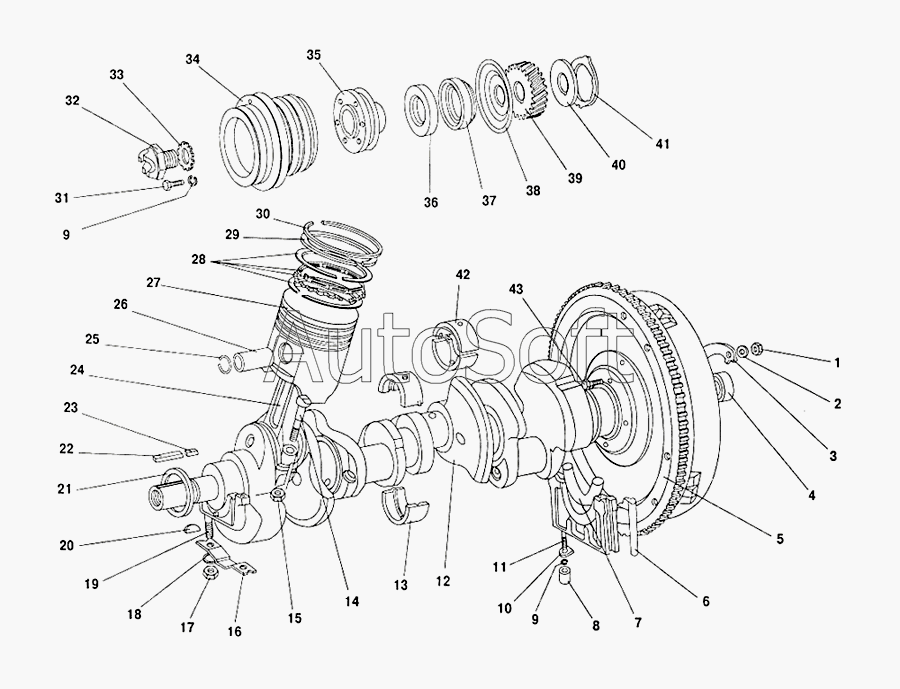

Каталог запасных частей к технике: ПАЗ-32053 (2004). Вал коленчатый, поршни и шатуны
1
2
3
4
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
28
28
28
29
29
29
29
30
30
30
30
30
31
32
33
34
35
36
36
37
38
39
40
41
42
42
42
42
42
42
42
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 21-1004052-01 | 2***1 | Втулка шатуна | |
| 21А-1005125 | 2***5 | Венец маховика зубчатый | |
| 53-1004014-11 | 5***1 | Поршень номинального размера с пальцем и стопорными кольцами (комплект) | |
| 53-1004014-11-АР | 5***Р | Поршень увеличенный на 0,5 мм с пальцем и стопорными кольцами (комплект) | |
| 53-1004014-11-БР | 5***Р | Поршень увеличенный на 1,0 мм с пальцем и стопорными кольцами (комплект) | |
| 53-1004014-11-ВР | 5***Р | Поршень увеличенный на 1,5 мм с пальцем и стопорными кольцами (комплект) | |
| 53-1004060-04 | 5***4 | Болт шатуна с гайкой (комплект) | |
| 53-1005013-01 | 5***1 | Вал коленчатый с вкладышами и храповиком (комплект) | |
| 1 | 2***9 | Гайка М11х1 | |
| 2 | 2***8 | Шайба диаметром 11 | |
| 3 | 5***2 | Пластинка стопорная | |
| 4 | 6***3 | Подшипник передний первичного вала КП | |
| 4 | 8***9 | Подшипник переднего конца первичного вала коробки передач | |
| 5 | 5***5 | Маховик | |
| 6 | 5***2 | Прокладка держателя заднего сальника | |
| 7 | 2***1 | Набивка сальника коленчатого вала | |
| 8 | 1***1 | Гайка крепления держателя заднего сальника | |
| 9 | 2***2 | Шайба 8 пружинная | |
| 10 | 1***1 | Шайба крепления держателя заднего сальника | |
| 11 | 2***П | Шпилька М8х1х62 крепления держателя заднего сальника | |
| 12 | 6***1 | Вал коленчатый с пробками в сборе | |
| 13 | 5***0 | Вкладыш коренного подшипника | |
| 14 | 1***3 | Болт шатуна | |
| 15 | 2***П | Гайка шатуна М10х1 | |
| 16 | 2***1 | Пластина стопорная | |
| 17 | 2***П | Гайка M12х1,25СП | |
| 18 | 5***8 | Шайба | |
| 19 | 2***П | Шпилька М12х1,25х82 крепление подшипников коленчатого вала | |
| 20 | 4***7 | Шпонка 6x10 сегментная | |
| 21 | 1***2 | Шайба упорная подшипника коленчатого вала задняя | |
| 22 | 2***П | Шпонка призматическая 8х6х34 ступицы шкива коленчатого вала | |
| 23 | 1***0 | Пробка уплотнительная шпоночного паза ступицы коленчатого вала | |
| 24 | 6***2 | Шатун | |
| 25 | 2***1 | Стопорное кольцо поршневого пальца | |
| 26 | 2***4 | Поршневой палец | |
| 27 | 5***1 | Поршень | |
| 27 | 5***2 | Поршень | |
| 28 | 5***5 | Кольцо поршневое маслосъемное, номинального размера (комплект) | |
| 28 | 5***P | Кольцо поршневое маслосъемное, увеличенное на 0,5 мм (комплект) | |
| 28 | 5***P | Кольцо поршневое маслосъемное, увеличенное на 1,5 мм (комплект) | |
| 28 | 5***Р | Кольцо поршневое маслосъемное, увеличенное на 1,0 мм (комплект) | |
| 29 | 5***5 | Кольцо поршневое компрессионное нижнее, номинального размера | |
| 29 | 5***P | Кольцо поршневое компрессионное нижнее, увеличенное на 0,5 мм | |
| 29 | 5***P | Кольцо поршневое компрессионное нижнее, увеличенное на 1,5 мм | |
| 29 | 5***Р | Кольцо поршневое компрессионное нижнее, увеличенное на 1,0 мм | |
| 30 | 2***3 | Кольцо поршневое компрессионное верхнее, номинального размера | |
| 30 | 2***P | Кольцо поршневое компрессионное верхнее, увеличенное на 0,5 мм | |
| 30 | 2***P | Кольцо поршневое компрессионное верхнее, увеличенное на 1,5 мм | |
| 30 | 2***Р | Кольцо поршневое компрессионное верхнее, увеличенное на 1,0 мм | |
| 30 | 5***2 | Кольцо поршневое компрессионное верхнее, номинального размера | |
| 31 | 2***9 | Болт М8х18 шкива коленчатого вала | |
| 32 | 5***0 | Храповик коленчатого вала | |
| 33 | 2***8 | Шайба пружинная диаметром 28 | |
| 34 | 6***0 | Шкив коленчатого вала | |
| 35 | 4***1 | Ступица шкива коленчатого вала | |
| 36 | 5***1 | Сальник коленчатого вала передний с отражателем | |
| 36 | 5***4 | Сальник коленчатого вала передний в сборе | |
| 37 | 2***Б | Маслоотражатель переднего сальника коленчатого вала | |
| 38 | 1***2 | Маслоотражатель коленчатого вала | |
| 39 | 1***2 | Шестерня коленчатого вала | |
| 40 | 5***9 | Шайба упорная коленчатого вала | |
| 41 | 4***2 | Шайба упорная подшипника коленчатого вала передняя | |
| 42 | 1***2 | Вкладыш шатунного подшипника, толщиной 1,750 мм | |
| 42 | 1***1 | Вкладыш шатунного подшипника, толщиной 1,875 мм | |
| 42 | 1***1 | Вкладыш шатунного подшипника, толщиной 2,125 мм | |
| 42 | 1***1 | Вкладыш шатунного подшипника, толщиной 2,500 мм | |
| 42 | 1***1 | Вкладыш шатунного подшипника, толщиной 1,775 мм | |
| 42 | 1***1 | Вкладыш шатунного подшипника, толщиной 2,000 мм | |
| 42 | 1***1 | Вкладыш шатунного подшипника, толщиной 2,250 мм | |
| 42 | 1***1 | Вкладыш шатунного подшипника, толщиной 2,375 мм | |
| 43 | 2***П | Болт крепления маховика ( норма упаковки в ящик 1,16 т. шт., 40 кг ) |
