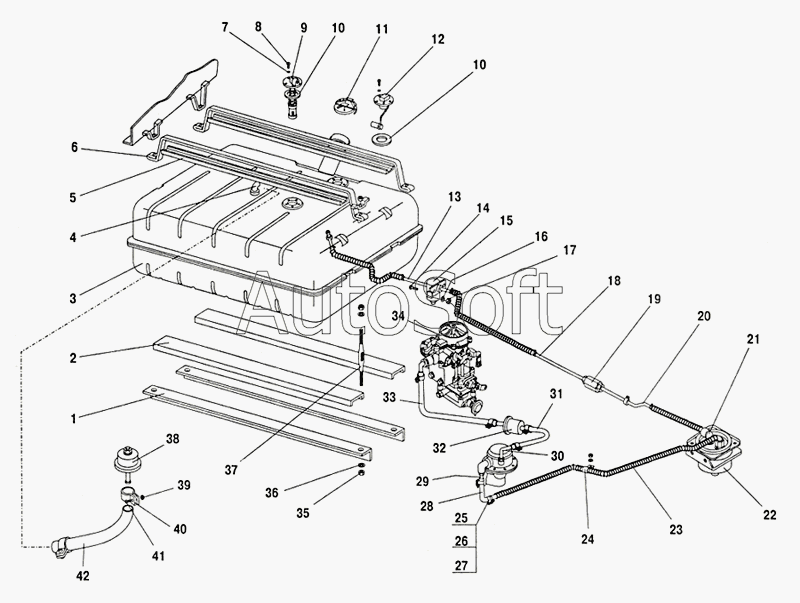

Каталог запасных частей к технике: ПАЗ-32053 (2004). Бак топливный с топливопроводом
1
2
1
6
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3205-1101110 | 3***0 | Хомут крепления бака топливного | |
| 4301-1101370 | 4***0 | Пробка сливная | |
| 4598411360 | 4***0 | Ось привода | |
| 66-01-1103075 | 6***5 | Прокладка пробки | |
| 66-1104027 | 6***7 | Фильтр приемной трубки | |
| 66-1104033 | 6***3 | Пружина | |
| 66-1104040 | 6***0 | Фланец | |
| 66-71-1104016 | 6***6 | Трубка приемная | |
| 1 | 3***6 | Балка крепления бензобака | |
| 1 | 3***4 | Балка крепления бензобака в сборе | |
| 2 | 3***5 | Прокладка | |
| 3 | 4***0 | Бак топливный в сборе | |
| 4 | 3***1 | Клапан топливного бака со штуцером | |
| 5 | 3***3 | Прокладка стяжки | |
| 6 | 3***6 | Стяжка топливного бака | |
| 6 | 3***2 | Стяжка бензобака в сборе | |
| 7 | 2***6 | Шайба 5,75 | |
| 8 | 2***9 | Винт М5х0,8х14 крепления ручки | |
| 9 | 6***2 | Трубка приемная топливопровода с фильтром в сборе | |
| 10 | 1***2 | Прокладка датчика указателя уровня бензина | |
| 11 | 6***0 | Пробка бака в сборе | |
| 12 | 1***7 | Датчик указателя уровня топлива в сборе | |
| 13 | 3***5 | Трубка от бензобака к электромагнитному клапану в сборе | |
| 14 | 2***9 | Болт М8х6gx25 | |
| 15 | К***1 | Клапан электромагнитный в сборе | |
| 16 | 2***9 | Шайба 8 | |
| 17 | 2***9 | Гайка М8 | |
| 18 | 3***8 | Трубка от клапана к бензоотстойнику | |
| 19 | 6***4 | Муфта соединительная трубок топливопроводов | |
| 20 | 3***0 | Трубка от муфты к отстойнику | |
| 21 | 2***9 | Штуцер угловой отстойника | |
| 22 | 3***0 | Отстойник топливный | |
| 23 | 3***5 | Трубка от отстойника к топливному шлангу | |
| 24 | 6***8 | Скоба провода | |
| 25 | 6***8 | Лента стяжная хомутиков для шлангов | |
| 26 | 6***9 | Пряжка хомутика | |
| 27 | 2***8 | Хомутик 16 | |
| 28 | 3***5 | Шланг от бака к клапану | |
| 29 | 6***0 | Шланг к топливному насосу | |
| 30 | Б***И | Насос топливный в сборе | |
| 31 | 2***6 | Трубка от бензонасоса к фильтру | |
| 32 | 2***3 | Фильтр тонкой очистки топлива | |
| 33 | 5***0 | Шланг от фильтра к карбюратору | |
| 34 | К***У | Карбюратор в сборе | |
| 35 | 2***9 | Гайка М12 | |
| 36 | 2***9 | Шайба 6 | |
| 37 | 3***0 | Хомут крепления бака топливного | |
| 38 | 6***1 | Клапан топливного бака в сборе | |
| 39 | 2***9 | Гайка М5 | |
| 40 | 2***8 | Хомутик 16 | |
| 41 | 2***9 | Винт М5х20 | |
| 42 | 3***5 | Шланг от бака к клапану |
