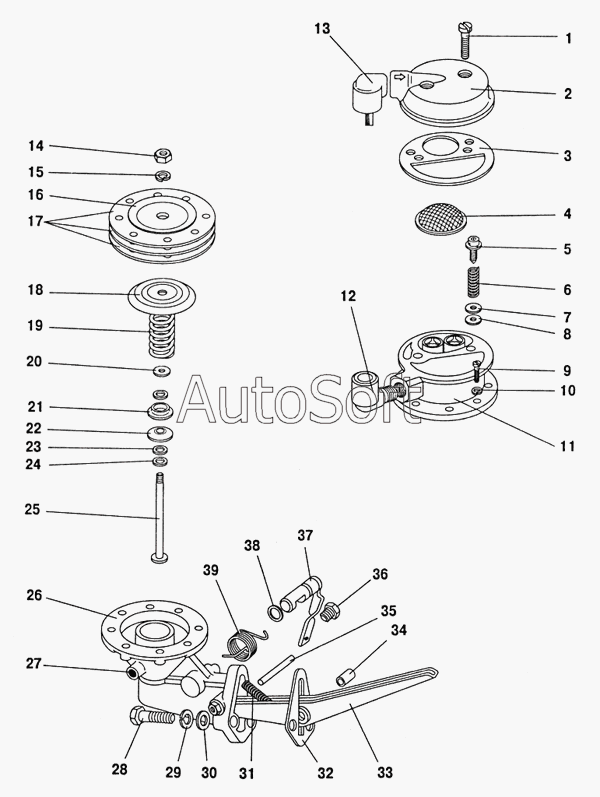

Каталог запасных частей к технике: ПАЗ-32053 (2004). Топливный насос
11
11
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
Б9Д-И
Б9Д-И-Т
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Б9Д-И | Б***И | Насос топливный в сборе | |
| Б9Д-И-Т | Б***Т | Топливный насос в сборе | |
| 1 | 2***9 | Винт M6-6gx22 | |
| 2 | 5***Б | Крышка | |
| 3 | 1***8 | Прокладка крышки бензинового насоса | |
| 4 | 5***5 | Фильтр бензинового насоса | |
| 5 | 5***6 | Обойма | |
| 6 | 5***7 | Пружина клапана бензинового насоса | |
| 7 | 5***3 | Пластина клапана | |
| 8 | 1***Б | Клапан бензинового насоса | |
| 9 | 2***9 | Винт М6х16 крепления головки насоса | |
| 10 | 2***2 | Шайба пружинная диам 6 | |
| 11 | 5***А | Головка бензинового насоса | |
| 11 | 5***6 | Головка насоса с клапанами в сборе | |
| 11 | 5***8 | Головка насоса | |
| 12 | 2***8 | Штуцер КГ 1/4 | |
| 13 | 2***9 | Штуцер КГ 1/4 | |
| 14 | 2***9 | Гайка М5 тяги диафрагмы | |
| 15 | 2***2 | Шайба диам 5 | |
| 16 | 5***7 | Шайба диафрагмы верхняя | |
| 17 | 5***2 | Диафрагма | |
| 18 | 5***6 | Шайба диафрагмы нижняя | |
| 19 | 5***0 | Пружина диафрагмы бензинового насоса | |
| 20 | 5***9 | Шайба уплотнительная | |
| 21 | 5***3 | Держатель уплотнителя тяги диафрагмы | |
| 22 | 5***4 | Уплотнитель тяги диафрагмы насоса | |
| 23 | 5***6 | Шайба | |
| 24 | 5***8 | Шайба упорная | |
| 25 | 5***4 | Тяга диафрагмы насоса | |
| 26 | 1***Б | Корпус в сборе | |
| 26 | 1***4 | Корпус бензинового насоса | |
| 27 | К***3 | Сотка воздушного фильтра | |
| 28 | 8***9 | Болт М10-4hх32 | |
| 29 | 2***2 | Шайба пружинная 10 | |
| 30 | 2***9 | Шайба 10,5 | |
| 31 | 5***8 | Пружина рычага бензинового насоса | |
| 32 | 1***1 | Прокладка | |
| 33 | 1***8 | Рычаг бензинового насоса | |
| 34 | 1***Б | Втулка рычага бензинового насоса | |
| 35 | 5***8 | Валик рычага привода бензинового насоса | |
| 36 | 5***7 | Заглушка | |
| 37 | 5***5 | Валик ручного привода в сборе | |
| 38 | 5***0 | Уплотнитель валика ручного привода насоса | |
| 39 | 5***5 | Пружина рычага ручного привода насоса |
