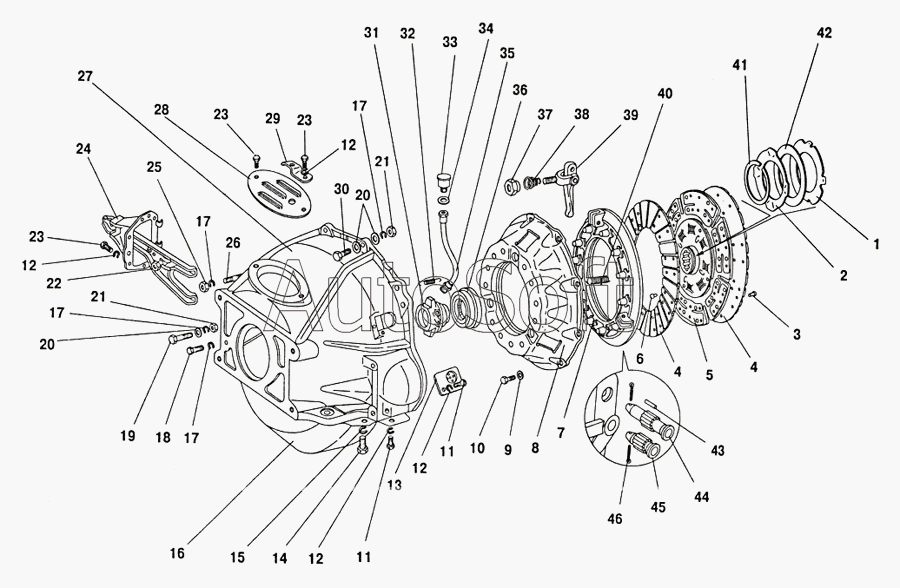

Каталог запасных частей к технике: ПАЗ-32053 (2004). Сцепление
1
2
3
4
4
5
5
6
7
7
8
9
10
11
11
12
12
12
12
13
14
15
16
17
17
17
17
18
19
20
20
21
21
22
23
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3307-1601180 | 3***0 | Муфта выключения сцепления с подшипником | |
| 5234.1601010 | 5***0 | Картер сцепления с втулками в сборе | |
| 1 | 5***1 | Шайба | |
| 2 | 5***9 | Пружина | |
| 3 | 2***П | Заклёпка 4х7 крепления фрикционной накладки к диску сцепления | |
| 4 | 5***8 | Накладка фрикционная ведомого диска сцепления | |
| 4 | 5***1 | Накладка фрикционная диска сцепления | |
| 5 | 4***1 | Диск сцепления ведомый в сборе | |
| 5 | 4***2 | Диск сцепления ведомый в сборе | |
| 6 | 2***П | Заклепка 4х6 крепления фрикционной накладки к плашке диска | |
| 7 | 5***0 | Диск сцепления нажимной в сборе | |
| 7 | 5***3 | Диск сцепления нажимной | |
| 8 | 5***1 | Кожух сцепления | |
| 9 | 2***2 | Шайба 8 пружинная | |
| 10 | 2***8 | Болт М8х30 крепления кожуха сцепления к моховику | |
| 11 | 2***8 | Винт М6-6gх8 | |
| 12 | 2***2 | Шайба пружинная 6 | |
| 13 | 6***0 | Крышка люка установки зажигания | |
| 14 | 2***8 | Болт М8х16 крепление нижней части картера | |
| 15 | 2***2 | Шайба 8 пружинная | |
| 16 | 6***2 | Картер сцепления нижняя часть | |
| 17 | 2***2 | Шайба пружинная 10 | |
| 18 | 2***8 | Болт М10х25 | |
| 19 | 2***8 | Болт М10х110 крепления | |
| 20 | 2***9 | Шайба 10,5 | |
| 21 | 2***8 | Гайка М10 болта крепления картера | |
| 22 | 2***3 | Шаровая опора | |
| 23 | 2***8 | Болт М6х10 крепления крышки люка | |
| 24 | 5***0 | Вилка подшипника выключения сцепления | |
| 25 | 2***8 | Гайка М10х1 шпильки крепления картера | |
| 26 | 2***9 | Шпилька М10х1х22 крепления картера сцепления к блоку | |
| 27 | 5***5 | Картер сцепления верхняя часть | |
| 28 | 5***2 | Крышка люка картера сцепления | |
| 29 | 5***А | Кронштейн масленки муфты выключения сцепления | |
| 30 | 2***9 | Болт М10х45 крепления картера | |
| 31 | 5***5 | Муфта подшипника сцепления | |
| 32 | 2***9 | Пружина вилки подшипника выключения сцепления | |
| 33 | 5***0 | Масленка подшипника сцепления | |
| 34 | 2***8 | Шайба 11 | |
| 35 | 5***0 | Шланг смазки подшипника выключения сцепления | |
| 36 | 5***К | Подшипник | |
| 37 | 5***8 | Гайка вилки рычага нажимного диска сцепления регулировочная | |
| 38 | 5***А | Пружина вилки оттяжного рычага | |
| 39 | 5***4 | Рычаг нажимного диска сцепления в сборе | |
| 40 | 4***1 | Пружина нажимная | |
| 41 | 5***4 | Кольцо упорное | |
| 42 | 5***6 | Шайба | |
| 43 | 4***7 | Ролик 1,6x11,8 | |
| 44 | 5***0 | Палец игольчатого подшипника оттяжного рычага нажимного диска сцепления | |
| 45 | 5***2 | Палец вилки нажимного диска сцепления | |
| 46 | 2***П | Шплинт 2,5х12 |
