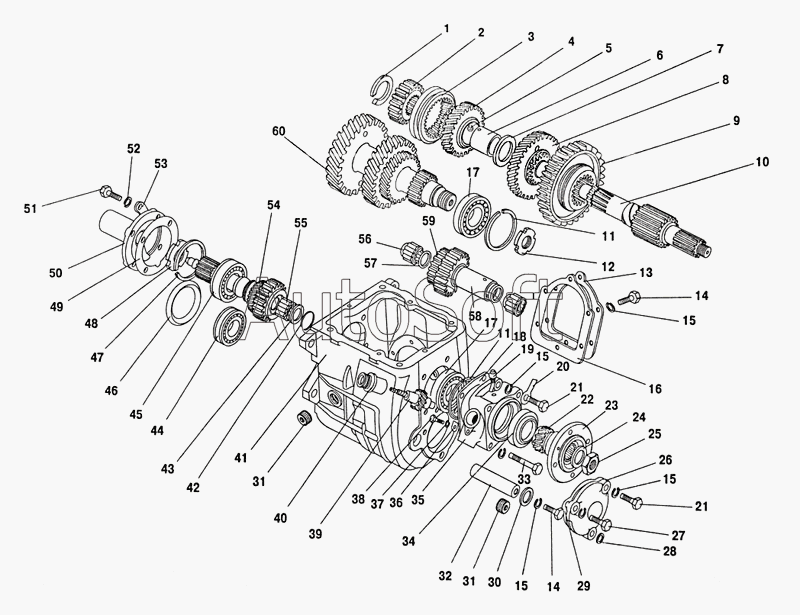

Каталог запасных частей к технике: ПАЗ-32053 (2004). Коробка передач
46
32
33
34
35
36
37
38
39
40
41
42
43
44
45
31
31
47
48
49
50
51
52
53
54
55
56
57
58
59
60
15
15
15
15
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
14
3307-1700010-11
16
17
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3307-1700010-11 | 3***1 | Коробка передач в сборе | |
| 3307-1701200 | 3***0 | Крышка заднего подшипника в сборе | |
| 53-12-1701025 | 5***5 | Вал первичный в сборе | |
| 53-12-1701100 | 5***0 | Вал вторичный в сборе | |
| 1 | 5***2 | Стопорное кольцо вторичного вала | |
| 2 | 5***0 | Ступица муфты | |
| 3 | 5***0 | Муфта синхронизатора | |
| 4 | 5***0 | Шестерня 3-й передачи | |
| 5 | 5***0 | Стопор втулки шестерёнки 3-й передачи | |
| 6 | 5***5 | Втулка шестерни 3-й передачи | |
| 7 | 5***4 | Шайба упорная шестерни 2-й передачи | |
| 8 | 5***1 | Шестерня 2-й передачи | |
| 9 | 5***1 | Шестерня скользящая 1-й передачи и заднего хода | |
| 10 | 5***5 | Вал вторичный | |
| 11 | 2***4 | Кольцо стопорное подшипника первичного вала (норма упаковки 1,52 т. шт., 21 кг.) | |
| 12 | 5***9 | Гайка стопорная подшипника промежуточного вала | |
| 13 | 5***0 | Крышка люка отбора мощности КПП | |
| 14 | 2***8 | Болт М10х20 | |
| 15 | 2***2 | Шайба 10 пружинная | |
| 16 | 5***1 | Прокладка крышки люка отбора мощности КПП | |
| 17 | 5***1 | Подшипник | |
| 18 | 5***3 | Прокладка крышка заднего подшипника вторичного | |
| 19 | 2***П | Сапун коробки передач | |
| 20 | 5***2 | Пластина маркировочная | |
| 21 | 2***8 | Болт М10х25 | |
| 22 | 5***3 | Шестерня привода спидометра ведущая | |
| 23 | 6***0 | Фланец | |
| 24 | 5***2 | Шайба упорная | |
| 25 | 5***7 | Гайка вторичного вала КПП | |
| 26 | 5***1 | Крышка задняя подшипника промежуточного вала | |
| 27 | 2***9 | Болт M10-6gx32 | |
| 28 | 2***П | Шайба 10,5 | |
| 29 | 5***5 | Прокладка крышки заднего подшипника промежуточного вала КПП | |
| 30 | 5***3 | Шайба упорная | |
| 31 | 2***9 | Пробка КГ 1/2 наливного и сливного отверстий картера КПП | |
| 32 | 5***0 | Ось блока шестерен заднего хода | |
| 33 | 2***9 | Болт M10-6gx45 | |
| 34 | 5***А | Сальник задней крышки коробки передач | |
| 35 | 3***5 | Крышка заднего подшипника | |
| 36 | 5***1 | Стопор штуцера гибкого вала привода спидометра | |
| 37 | 2***2 | Шайба пружинная 6 | |
| 38 | 2***8 | Болт М6х12 крепление стопора штуцера ведомой шестеренки привода спидометра | |
| 39 | 5***4 | Шестерня привода спидометра ведомая | |
| 40 | 5***0 | Штуцер шибкого вала привода спидометра | |
| 41 | 5***0 | Картер | |
| 42 | 5***9 | Кольцо стопорное роликового подшипника первичного вала (норма упаковки 4,6 т. шт., 21 кг) | |
| 43 | 5***8 | Шайба упорная роликового подшипника первичного вала | |
| 44 | 6***М | Подшипник передний блока шестерен промежуточного вала (46221342771) | |
| 45 | 5***2 | Подшипник | |
| 46 | 5***А | Заглушка переднего подшипника блока шестеренок промежуточного вала КПП | |
| 47 | 5***3 | Кольцо упорное подшипника первичного вала КПП | |
| 48 | 5***4 | Гайка подшипника первичного вала | |
| 49 | 5***2 | Прокладка крышки | |
| 50 | 5***0 | Крышка подшипника первичного вала | |
| 51 | 2***9 | Болт М8х22 | |
| 52 | 2***2 | Шайба 8 пружинная | |
| 53 | 5***А | Скоба оттяжной пружины муфты подшипника включение сцепления | |
| 54 | 5***0 | Вал первичный | |
| 55 | 4***1 | Ролик 7x17 | |
| 56 | 8***4 | Подшипник (АА7120-А2) | |
| 57 | 5***4 | Шайба | |
| 58 | 5***3 | Втулка блока шестерен | |
| 59 | 6***2 | Блок шестерен заднего хода | |
| 60 | 5***0 | Блок шестерен промежуточного вала |
