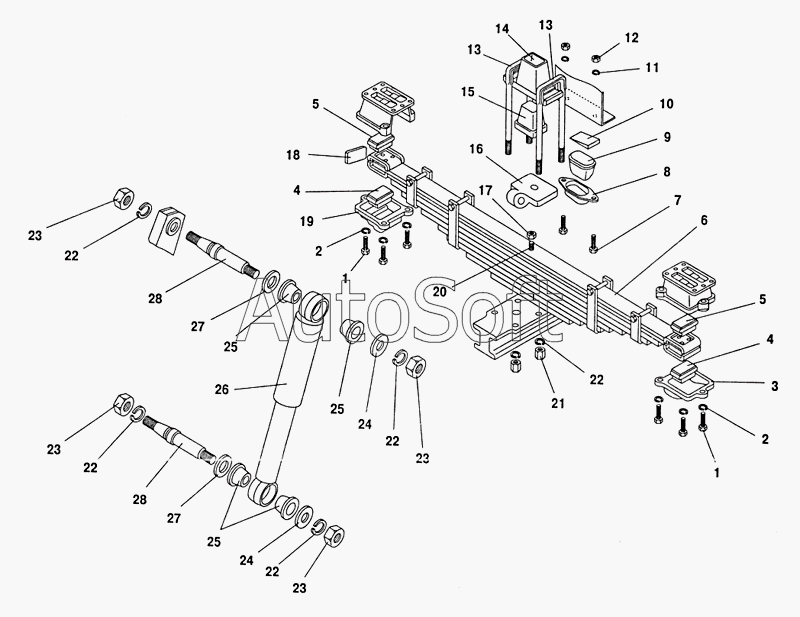

Каталог запасных частей к технике: ПАЗ-32053 (2004). Подвеска передняя
20
21
22
22
22
22
22
23
23
23
23
24
24
25
25
25
26
26
27
27
28
19
28
28
10
2
2
3
4
4
4
5
5
5
6
7
8
9
1
1
11
12
13
13
14
15
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 41-2902015 | 4***5 | Лист № 1 рессоры с чашками | |
| 41-2902016 | 4***6 | Лист Х г 2 рессоры с чашками | |
| 66-01-2902051-02 | 6***2 | Лист № 4 рессоры | |
| 66-01-2902052 | 6***2 | Лист № 7 рессоры | |
| 66-01-2902103-02 | 6***2 | Лист № 3 рессоры | |
| 66-01-2902105-02 | 6***2 | Лист № 5 рессоры | |
| 66-01-2902106-02 | 6***2 | Лист № 6 рессоры | |
| 66-01-2902108-02 | 6***2 | Лист № 8 рессоры | |
| 66-01-2902109-02 | 6***2 | Лист № 9 рессоры | |
| 1 | 2***9 | Болт М12х50 специальный | |
| 2 | 2***9 | Шайба 12 | |
| 3 | 3***2 | Крышка заднего кронштейна | |
| 4 | 5***1 | Опора рессоры нижняя | |
| 4 | 6***Б | Опора нижняя передней и задней рессоры | |
| 5 | 5***1 | Опора рессоры верхняя | |
| 5 | 6***Б | Опора задней рессоры верхняя | |
| 6 | 6***3 | Рессора | |
| 7 | 2***9 | Болт М10х28 | |
| 8 | 5***4 | Обойма дополнительного буфера | |
| 9 | 6***4 | Буфер дополнительный передней рессоры | |
| 10 | 6***0 | Вкладыш обоймы дополнительного буфера передней рессоры | |
| 11 | 2***9 | Шайба 10 пружинная | |
| 12 | 2***9 | Гайка М10 | |
| 13 | 6***Д | Стремянка передней рессоры ( норма упаковки в ящик 0,075 т. шт., 40 кг ) | |
| 14 | 5***А | Накладка передней рессоры | |
| 15 | 6***0 | Буфер основной передней рессоры | |
| 16 | 3***0 | Кронштейн крепления амортизатора нижний правый | |
| 16 | 3***1 | Кронштейн крепления амортизатора нижний левый | |
| 17 | 2***9 | Гайка М12х1,25 | |
| 18 | 5***А | Упор передней и задней рессоры | |
| 19 | 6***0 | Крышка переднего кронштейна задней рессоры | |
| 20 | 2***2 | Болт М12 | |
| 21 | 2***9 | Гайка стремянки передней рессоры ( норма упаковки 0,77 т. шт., 40 кг. ) | |
| 22 | 2***9 | Шайба 16 | |
| 23 | 2***9 | Гайка М16 | |
| 24 | 3***9 | Шайба зажимная под гайкой | |
| 25 | 5***6 | Втулка крепления амортизатора | |
| 26 | 5***6 | Амортизатор | |
| 26 | 5***1 | Амортизатор в сборе | |
| 27 | 3***8 | Шайба зажимная у пальца | |
| 28 | 3***2 | Палец крепления амортизатора | |
| 28 | 3***2 | Палец крепления амортизатора |
