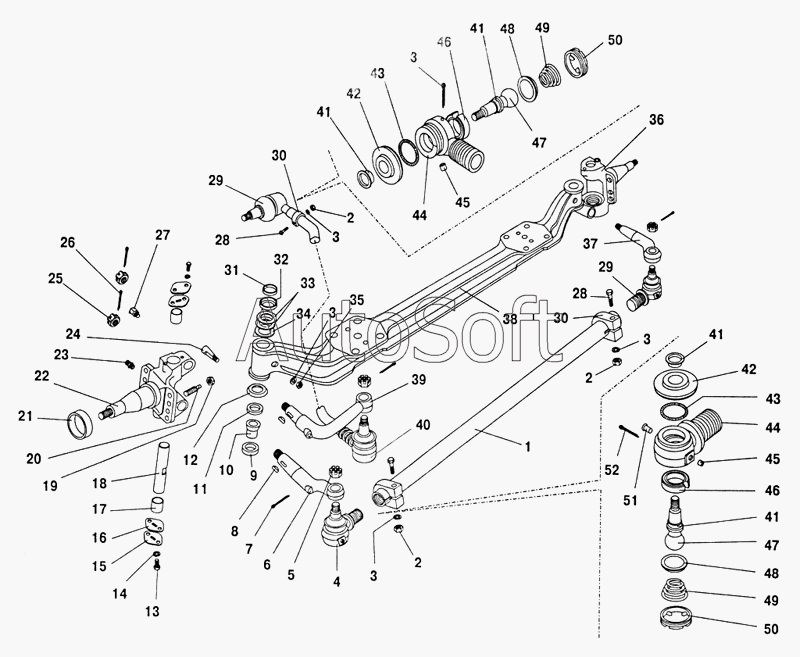

Каталог запасных частей к технике: ПАЗ-32053 (2004). Ось передняя (пр-ва ЗАО "РЗАА" (АМО ЗИЛ)
44
44
51
50
50
49
49
48
48
47
47
46
46
45
45
4
4
4
52
52
43
43
42
42
41
41
41
41
40
40
40
39
38
37
40
30
22
16
8
17
16
15
14
13
12
11
10
9
18
7
6
5
4
3
3
3
3
2
2
2
1
1
32053-3000015
27
36
35
34
33
32
31
30
30
29
29
28
28
26
25
24
23
36
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1.301 | 1***1 | Масленка | |
| 130-3003067-А | 1***А | Вкладыш наконечника поперечной рулевой тяги нижний | |
| 201454-П29 | 2***9 | Болт М8х16 крепления ступицы вала | |
| 205467-П29 | 2***9 | Болт М12х1,25-6gх70 хомута крышки наконечника | |
| 250917-П29 | 2***9 | Гайка М12х1,25-6Н | |
| 251015-П29 | 2***9 | Гайка М20х1,5 | |
| 252135-П29 | 2***9 | Шайба 8 | |
| 258013-П29 | 2***9 | Шплинт 2х16 | |
| 258040-П29 | 2***9 | Шплинт 3,2х25 | |
| 3205-3003070-01 | 3***1 | Крышка наконечника тяги сошки | |
| 3205-3003074-01 | 3***1 | Кожух защитный | |
| 3205-3414014 | 3***4 | Кольцо кожуха | |
| 3205-3414060 | 3***0 | Наконечник тяги сошки с заклепкой в сборе | |
| 32053-3000012 | 3***2 | Ось передняя с тормозами и ступицами в сборе | |
| 32053-3000015 | 3***5 | Ось передняя в сборе | |
| 66-01-3003112 | 6***2 | Буфер вкладыша наконечника тяги | |
| 66-3003032 | 6***2 | Палец шаровой | |
| 66-3003066-01 | 6***1 | Вкладыш наконечника поперечной рулевой тяги верхний | |
| 1 | 3***4 | Тяга рулевой трапеции | |
| 1 | 4***2 | Тяга рулевой трапеции с наконечниками в сборе | |
| 2 | 2***9 | Гайка М12х1,25 | |
| 3 | 2***2 | Шайба 12 пружинная | |
| 4 | 4***0 | Наконечник тяги рулевой трапеции левый с гайкой в сборе | |
| 4 | 4***0 | Наконечник тяги рулевой трапеции правый с заклепкой в сборе | |
| 4 | 4***0 | Наконечник тяги рулевой трапеции левый с заклепкой в сборе | |
| 4 | 4***0 | Наконечник тяги рулевой трапеции правый | |
| 5 | 3***9 | Гайка | |
| 6 | 1***Б | Рычаг поворотного кулака левый | |
| 7 | 2***9 | Шплинт | |
| 8 | 4***П | Шпонка сегментная | |
| 9 | 4***0 | Подшипник опорный в сборе | |
| 10 | 4***1 | Уплотнитель опорного подшипника | |
| 11 | 4***0 | Манжета опорного подшипника | |
| 12 | 4***0 | Кольцо опорного подшипника | |
| 13 | 2***9 | Болт М10х20 | |
| 14 | 2***П | Шайба пружинная | |
| 15 | 1***4 | Крышка поворотного кулака | |
| 16 | 1***5 | Прокладка крышки | |
| 16 | 3***5 | Прокладка крышки | |
| 17 | 4***6 | Втулка поворотного кулака | |
| 18 | 4***9 | Шкворень | |
| 19 | 2***9 | Гайка М16 | |
| 20 | 3***6 | Упор поворотного кулака | |
| 21 | 1***0 | Кольцо манжеты ступицы переднего колеса | |
| 22 | 4***4 | Кулак поворотный правый | |
| 22 | 4***5 | Кулак поворотный левый | |
| 23 | 3***П | Масленка | |
| 24 | 4***1 | Клин шкворня | |
| 25 | 3***9 | Гайка | |
| 26 | 2***9 | Шплинт | |
| 27 | 3***П | Масленка | |
| 28 | 3***3 | Болт М12х1,25-6gх60 | |
| 29 | 4***0 | Наконечник рулевой тяги резьбовой в сборе | |
| 30 | 3***4 | Хомут крепления наконечника | |
| 30 | 4***9 | Хомут крепления наконечника | |
| 31 | 4***8 | Манжета втулок поворотного кулака | |
| 32 | 4***3 | Обойма манжеты | |
| 33 | 3***П | Шайба регулировочная | |
| 34 | 3***П | Шайба регулировочная | |
| 35 | 2***9 | Гайка М12 | |
| 36 | 4***2 | Кулак поворотный правый с втулками в сборе | |
| 36 | 4***3 | Кулак поворотный левый с втулками в сборе | |
| 37 | 1***Б | Рычаг поворотного кулака правый | |
| 38 | 3***0 | Балка передней оси | |
| 39 | 4***5 | Рычаг поворотного кулака верхний | |
| 40 | 3***0 | Тяга сошки рулевого механизма в сборе | |
| 40 | 3***2 | Тяга сошки рулевого механизма в сборе | |
| 40 | 3***1 | Тяга сошки рулевого механизма | |
| 40 | 3***2 | Тяга сошки рулевого механизма с наконечниками и хомутом в сборе | |
| 41 | 4***1 | Опора чехла | |
| 42 | 1***Б | Чехол защитный | |
| 43 | 1***6 | Пружина чехла | |
| 44 | 4***0 | Наконечник тяги рулевой трапеции левый | |
| 45 | 2***9 | Пробка КГ1/8" | |
| 46 | 4***6 | Вкладыш верхний | |
| 47 | 4***5 | Палец шаровой | |
| 48 | 4***2 | Вкладыш нижний | |
| 49 | 4***1 | Пружина тяги | |
| 50 | 4***6 | Пробка наконечника | |
| 51 | 3***П | Заклепка | |
| 52 | 2***9 | Шплинт 3,3х10 |
