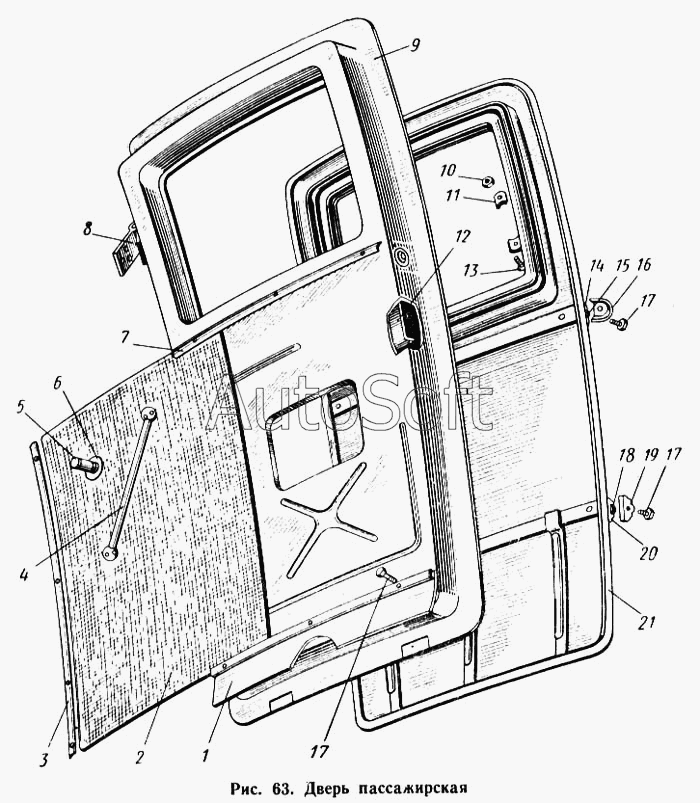

Каталог запасных частей к технике: КАВЗ-685 (1971). Дверь пассажирская
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201417-П29 | 2***9 | Болт М6Х14 | |
| 201418-П29 | 2***9 | Болт М6Х16 | |
| 201456-П29 | 2***9 | Болт М8Х20 | |
| 201458-П29 | 2***9 | Болт М8Х25 | |
| 201466-П29 | 2***9 | Болт М8Х45 | |
| 220080-П29 | 2***9 | Винт М5Х16 | |
| 220086-П29 | 2***9 | Винт М5Х30 | |
| 220107-П29 | 2***9 | Винт М6 Х20 | |
| 221052-П29 | 2***9 | Винт М4Х16 | |
| 221508-П29 | 2***9 | Винт М6Х18 | |
| 221608-П29 | 2***9 | Винт М6Х22 | |
| 221611-П29 | 2***9 | Винт М6Х30 | |
| 221666-П29 | 2***9 | Винт М6Х25 | |
| 221666-П29 | 2***9 | Винт М6Х25 | |
| 221666-П29 | 2***9 | Винт М6Х25 | |
| 221677-П29 | 2***9 | Винт М8Х52 | |
| 240620-П29 | 2***9 | Винт М4Х18 | |
| 240620-П29 | 2***9 | Винт М4Х18 | |
| 240620-П29 | 2***9 | Винт М4Х18 | |
| 240822-П29 | 2***9 | Винт М4Х25 | |
| 250508-П29 | 2***9 | Гайка М6Х1 | |
| 250508-П29 | 2***9 | Гайка М6Х1 | |
| 250510-П29 | 2***9 | Гайка М8 | |
| 250760-П29 | 2***9 | Гайка М3 | |
| 250760-П29 | 2***9 | Гайка М3 | |
| 250762-П29 | 2***9 | Гайка М4 | |
| 250763-П29 | 2***9 | Гайка М5 | |
| 251260-П29 | 2***9 | Гайка М5 | |
| 251260-П29 | 2***9 | Гайка М5 | |
| 251261-П29 | 2***9 | Гайка М6 | |
| 251261-П29 | 2***9 | Гайка М6 | |
| 252002-П29 | 2***9 | Шайба 4 | |
| 252004-П29 | 2***9 | Шайба 6 | |
| 252005-П29 | 2***9 | Шайба 8 | |
| 252132-П29 | 2***9 | Шайба пружинная 4 | |
| 252133-П29 | 2***9 | Шайба пружинная 5 | |
| 252133-П8 | 2***8 | Шайба пружинная 5 | |
| 252134-П29 | 2***9 | Шайба пружинная 6 | |
| 252134-П29 | 2***9 | Шайба пружинная 6 | |
| 252134-П29 | 2***9 | Шайба пружинная 6 | |
| 252134-П8 | 2***8 | Шайба пружинная 6 | |
| 252135-П29 | 2***9 | Шайба 8 | |
| 252539-П2 | 2***2 | Заклепка 3Х6 | |
| 255683-П29 | 2***9 | Заклепка 3Х6 | |
| 258918-П29 | 2***9 | Штифт цилиндрический | |
| 295770 | 2***0 | Ось петли | |
| 651-5201012-А | 6***А | Скоба крепления резиновых профилей | |
| 651-5401034-Б | 6***Б | Упор стекла | |
| 651-6001160 | 6***0 | Подкладка под гнездо направляющего шипа двери | |
| 651-6108008 | 6***8 | Болт крепления рычага ручки к кронштейну дверного контроллера | |
| 651-6108009 | 6***9 | Болт стяжки дверного контроллера | |
| 651-6108014-Б | 6***Б | Упор амортизатора | |
| 651-6108020-А | 6***А | Рычаг ручки дверного контроллера в сборе | |
| 651-6108021 | 6***1 | Рычаг ручки дверного контроллера в сборе | |
| 651-6108022 | 6***2 | Верхняя пластина рычага ручки дверного контроллера | |
| 651-6108023 | 6***3 | Нижняя пластина рычага ручки дверного контроллера | |
| 651-6108024 | 6***4 | Ручка дверного контроллера | |
| 651-6108024-А | 6***А | Ручка дверного контроллера в сборе | |
| 651-6108027 | 6***7 | Стержень дверного контроллера | |
| 651-6108028-Б | 6***Б | Стержень ручки | |
| 651-6108029 | 6***9 | Корпус ручки | |
| 651-6108040 | 6***0 | Пластина крепления дверного контроллера | |
| 651-6206012-Б | 6***Б | Петля двери | |
| 651-6301012-А | 6***А | Стойка петельная двери задка с кронштейном в сборе | |
| 651-6301013-А | 6***А | Стойка петельная двери задка | |
| 651-6301014 | 6***4 | Стойка замочная двери задка | |
| 651-6301015 | 6***5 | Профиль каркаса двери задка верхний | |
| 651-6301017 | 6***7 | Каркас двери задка | |
| 651-6301020 | 6***0 | Стойка замочная двери задка в сборе | |
| 651-6301060 | 6***0 | Уголок крепления каркаса | |
| 651-6301062 | 6***2 | Усилитель стойки | |
| 651-6301078 | 6***8 | Крышка замочного отверстия двери | |
| 651-6306025 | 6***5 | Кронштейн крепления петель с пластиной в сборе | |
| 651-6306027 | 6***7 | Кронштейн крепления петель | |
| 651-6306028 | 6***8 | Пластина крепления петель | |
| 651-6307102-1 | 6***1 | Уплотнитель двери горизонтальный | |
| 651-6307102-2 | 6***2 | Уплотнитель двери вертикальный | |
| 651Б-5113040 | 6***0 | Крышка люка топливного бака в сборе | |
| 685-5113042 | 6***2 | Крышка люка топливного бака | |
| 685-5113044 | 6***4 | Держатель крышки люка | |
| 685-5401402 | 6***2 | Косынка | |
| 685-5403084-Б | 6***Б | Втулка ручки подвижного стекла | |
| 685-5403114 | 6***4 | Втулка | |
| 685-5403116 | 6***6 | Шайба ручки | |
| 685-5403182-А | 6***А | Ручка подвижного стекла в сборе | |
| 685-6101026 | 6***6 | Усилитель наружной панели двери | |
| 685-6101050-2 | 6***2 | Подкладка под молдинг | |
| 685-6101056 | 6***6 | Наконечник молдинга | |
| 685-6101062 | 6***2 | Планка под молдинг | |
| 685-6103126-Б2 | 6***2 | Уплотнитель неподвижного стекла на стойке | |
| 685-6103128-2 | 6***2 | Уплотнитель окна | |
| 685-6103132-Б2 | 6***2 | Уплотнитель подвижного стекла окна | |
| 685-6103136-А2 | 6***2 | Уплотнитель неподвижного стекла | |
| 685-6103442 | 6***2 | Стекло неподвижное | |
| 685-6103444 | 6***4 | Стекло подвижное | |
| 685-6106026 | 6***6 | Петля двери нижняя в сборе | |
| 685-6106028 | 6***8 | Петля двери нижняя | |
| 685-6106030 | 6***0 | Петля двери нижняя | |
| 685-6106032 | 6***2 | Усилитель петли нижний в сборе | |
| 685-6106034 | 6***4 | Усилитель петли нижний | |
| 685-6106040 | 6***0 | Петля двери средняя в сборе | |
| 685-6106041 | 6***1 | Петля двери средняя | |
| 685-6106043 | 6***3 | Петля двери средняя | |
| 685-6106056 | 6***6 | Скоба | |
| 685-6106058 | 6***8 | Цепа | |
| 685-6106060 | 6***0 | Чехол | |
| 685-6106070 | 6***0 | Пластина крепления шипа | |
| 685-6106070 | 6***0 | Пластина крепления шипа | |
| 685-6106072 | 6***2 | Держатель пластины | |
| 685-6106072 | 6***2 | Держатель пластины | |
| 685-6107020-1 | 6***1 | Уплотнитель проема | |
| 685-6107020-2 | 6***2 | Уплотнитель проема боковой | |
| 685-6107020-3 | 6***3 | Уплотнитель двери | |
| 685-6107020-4 | 6***4 | Уплотнитель двери | |
| 685-6107020-5 | 6***5 | Уплотнитель двери | |
| 685-6107104-1 | 6***1 | Уплотнитель проема двери | |
| 685-6108005 | 6***5 | Дверной контроллер в сборе | |
| 685-6108012 | 6***2 | Усилитель кронштейна | |
| 685-6108013 | 6***3 | Упор дверного контроллера | |
| 685-6108018 | 6***8 | Упор кронштейна контроллера | |
| 685-6108026 | 6***6 | Тяга дверного контроллера | |
| 685-6108032 | 6***2 | Кронштейн дверного контроллера | |
| 685-6108039 | 6***9 | Втулка распорная | |
| 685-6108066 | 6***6 | Пластина крепления контроллера | |
| 685-6108072 | 6***2 | Держатель пластины контроллера | |
| 685-6108080 | 6***0 | Втулка | |
| 685-6300010 | 6***0 | Дверь задка в сборе | |
| 685-6300016 | 6***6 | Обивка, арматура и стекла двери задка | |
| 685-6301010 | 6***0 | Каркас двери с обшивкой в сборе | |
| 685-6301011 | 6***1 | Профиль каркаса двери в сборе | |
| 685-6301015 | 6***5 | Профиль каркаса двери задка верхний | |
| 685-6301016 | 6***6 | Профиль каркаса двери задка средний | |
| 685-6301032 | 6***2 | Панель окна двери задка внутренняя в сборе | |
| 685-6301035 | 6***5 | Панель окна двери задка наружная | |
| 685-6301036 | 6***6 | Панель окна двери задка внутренняя | |
| 685-6301037 | 6***7 | Панель двери задка наружная нижняя в сборе | |
| 685-6301038 | 6***8 | Панель двери задка наружная нижняя | |
| 685-6301040 | 6***0 | Гнездо наружной панели в сборе | |
| 685-6301041 | 6***1 | Гнездо наружной панели | |
| 685-6301046 | 6***6 | Молдинг двери задка | |
| 685-6301048 | 6***8 | Шнур молдинга | |
| 685-6301050 | 6***0 | Подкладка под молдинг | |
| 685-6301110 | 6***0 | Держатель крепления номера маршрута | |
| 685-6302038 | 6***8 | Панель двери задка внутренняя нижняя | |
| 685-6302042 | 6***2 | Профиль двери задка горизонтальный | |
| 685-6302082 | 6***2 | Профиль двери задка вертикальный | |
| 685-6303010 | 6***0 | Стекло двери задка | |
| 685-6303012 | 6***2 | Уплотнитель стекла двери задка | |
| 685-6303014-1 | 6***1 | Замок уплотнителя | |
| 685-6306010 | 6***0 | Петля двери задка в сборе | |
| 685-6306011 | 6***1 | Петля двери задка | |
| 685-6306050-А | 6***А | Усилитель под петлю | |
| 685-6306052-А | 6***А | Пластина | |
| 685-6306054 | 6***4 | Держатель пластины | |
| 685-6306080 | 6***0 | Кронштейн | |
| 685-6306090 | 6***0 | Тяга фиксатор в сборе | |
| 685-6306092 | 6***2 | Тяга фиксатор с наконечником в сборе | |
| 685-6306094 | 6***4 | Тяга фиксатор | |
| 685-6307104-3 | 6***3 | Уплотнитель проема двери задка | |
| 685-6406014 | 6***4 | Петля двери верхняя правая | |
| 685-6406016 | 6***6 | Петля двери верхняя правая | |
| 685-6406020-А | 6***А | Усилитель петли верхний правый | |
| 685-6406038 | 6***8 | Пластина крепления петли | |
| 685-6406040 | 6***0 | Держатель пластины | |
| 685-6406044 | 6***4 | Усилитель под петлю | |
| 685-6406046 | 6***6 | Пластина крепления гнезда шипа | |
| 685-6406048 | 6***8 | Держатель пластины крепления гнезда шипа | |
| 685-8104065 | 6***5 | Наконечник стойки кронштейна вентилятора | |
| 685-8104070 | 6***0 | Накладка нижнего фланца кронштейна вентилятора | |
| 685-8104078 | 6***8 | Пластина вентилятора усилителя | |
| 6856101050-1 | 6***1 | Подкладка под молдинг | |
| 6858104068 | 6***8 | Фланец кронштейна вентилятора нижний | |
| 685Б-6108104 | 6***4 | Корпус | |
| 685Б-6108106 | 6***6 | Фиксатор | |
| 685Б-6108108 | 6***8 | Пружина фиксатора | |
| 685Б-6108110 | 6***0 | Ручка в сборе | |
| 685Б-6108146 | 6***6 | Стержень ручки | |
| А3-2957003-Б | А***Б | Ось | |
| М-46412 | М***2 | Гнезда направляющего шипа в сборе | |
| М-46412 | М***2 | Гнезда направляющего шипа в сборе | |
| М-702550-А | М***А | Направляющий шип | |
| М-702550-А | М***А | Направляющий шип | |
| СН-256 | С***6 | Электрозаклепка пластинчатая | |
| 1 | 6***А | Уплотнитель двери нижний | |
| 2 | 6***8 | Обивка двери | |
| 3 | 6***4 | Профиль облицовочный | |
| 4 | 6***Б | Поручень | |
| 5 | 6***0 | Петля контроллера | |
| 6 | 6***5 | Кольцо окантовочное | |
| 7 | 6***0 | Профиль облицовочный горизонтальный | |
| 8 | 6***2 | Петля двери верхняя в сборе | |
| 9 | 6***4 | Панель внутренняя | |
| 10 | 2***9 | Гайка М3 | |
| 11 | 6***А | Скоба крепления резиновых профилей | |
| 12 | 6***8 | Усилитель контроллера | |
| 13 | 2***9 | Винт М3Х28 | |
| 14 | 6***6 | Молдинг верхний | |
| 15 | 6***1 | Шнур молдинга | |
| 16 | 6***6 | Наконечник молдинга | |
| 17 | 2***9 | Винт М4Х18 | |
| 18 | 6***1 | Отбойник молдинга | |
| 19 | 6***9 | Наконечник нижнего молдинга боковины плоский | |
| 20 | 6***2 | Молдинг нижний | |
| 21 | 6***4 | Панель наружная |
