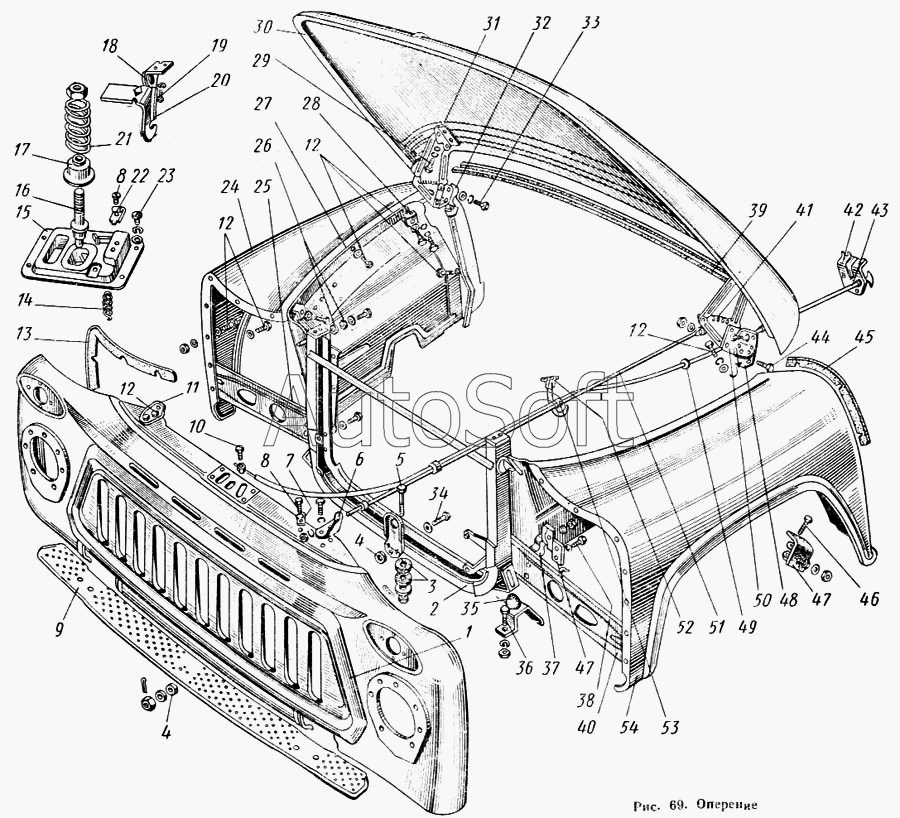

Каталог запасных частей к технике: КАВЗ-685 (1971). Оперение
1
2
3
4
4
5
6
7
8
8
9
10
11
12
12
12
12
12
12
12
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 21-8406012-Б | 2***Б | Замок капота в сборе | |
| 220082-П29 | 2***9 | Винт М5Х20 | |
| 220105-П29 | 2***9 | Винт М6Х16 | |
| 220107-П29 | 2***9 | Винт М6 Х20 | |
| 221107-П29 | 2***9 | Винт М6Х20 | |
| 250508-П29 | 2***9 | Гайка М6Х1 | |
| 250508-П29 | 2***9 | Гайка М6Х1 | |
| 250508-П8 | 2***8 | Гайка М6 | |
| 250510-П8 | 2***8 | Гайка М8 | |
| 250510-П8 | 2***8 | Гайка М8 | |
| 250512-П8 | 2***8 | Гайка М10 | |
| 250512-П8 | 2***8 | Гайка М10 | |
| 250559-П8 | 2***8 | Гайка М14Х 1,5 штыря | |
| 250561-П29 | 2***9 | Гайка М16 | |
| 250564-П29 | 2***9 | Гайка М20 | |
| 250634-П8 | 2***8 | Гайка М14Х1,5 крепления привода | |
| 250763-П29 | 2***9 | Гайка М5 | |
| 250867-П8 | 2***8 | Гайка М8Х1 | |
| 250977-П8 | 2***8 | Гайка М12Х1,25 | |
| 252004-П29 | 2***9 | Шайба 6 | |
| 252004-П8 | 2***8 | Шайба 6,5 | |
| 252005-П8 | 2***8 | Шайба 8,5 | |
| 252037-П8 | 2***8 | Шайба 6,5 | |
| 252038-П8 | 2***8 | Шайба 8,5 | |
| 252038-П8 | 2***8 | Шайба 8,5 | |
| 252038-П8 | 2***8 | Шайба 8,5 | |
| 252133-П29 | 2***9 | Шайба пружинная 5 | |
| 252134-П2 | 2***2 | Шайба 6 пружинная | |
| 252134-П29 | 2***9 | Шайба пружинная 6 | |
| 252134-П29 | 2***9 | Шайба пружинная 6 | |
| 252135-П2 | 2***2 | Шайба пружинная 8 | |
| 252135-П2 | 2***2 | Шайба пружинная 8 | |
| 252135-П8 | 2***8 | Шайба пружинная 8 | |
| 252136-П2 | 2***2 | Шайба пружинная 10 | |
| 252153-П2 | 2***2 | Шайба пружинная 5 | |
| 252154-П2 | 2***2 | Шайба пружинная 6 | |
| 252155-П2 | 2***2 | Шайба пружинная 8 | |
| 252155-П2 | 2***2 | Шайба пружинная 8 | |
| 252156-П2 | 2***2 | Шайба пружинная 10 | |
| 252178-П8 | 2***8 | Шайба пружинная 14 | |
| 258015-П | 2***П | Шплинт 2Х25 | |
| 258041-П | 2***П | Шплинт 3Х30 | |
| 258055-П7 | 2***7 | Шплинт 4Х36 | |
| 258087-П7 | 2***7 | Шплинт 6,3Х60 | |
| 292655-П8 | 2***8 | Гайка М4 тяги привода замка капота | |
| 293270-П8 | 2***8 | Шайба пружинная 8 | |
| 293270-П8 | 2***8 | Шайба пружинная 8 | |
| 293270-П8 | 2***8 | Шайба пружинная 8 | |
| 293270-П8 | 2***8 | Шайба пружинная 8 | |
| 293296-П8 | 2***8 | Шайба 9 | |
| 293353-П8 | 2***8 | Шайба 12,5 | |
| 297575-П8 | 2***8 | Шплинт пряжки хомутика | |
| 297581-П8 | 2***8 | Лента хомутика тяги привода замка капота стяжная | |
| 298318-П2 | 2***2 | Пистон крепления заднего уплотнителя капота | |
| 52-8402010 | 5***0 | Капот в сборе (комплект) | |
| 52-8403034 | 5***4 | Прокладка переднего крыла передняя | |
| 52-8403060 | 5***0 | Прокладка переднего крыла на кабине | |
| 651-5101105-В | 6***В | Лист подножки верхний | |
| 651-5101107-В | 6***В | Лист подножки вертикальный | |
| 685-8404020 | 6***0 | Крыло заднего колеса | |
| 685-8404026 | 6***6 | Отделочный профиль крыла заднего колеса | |
| 685-8405012 | 6***2 | Подножка в сборе | |
| 685-8405014 | 6***4 | Подножка верхняя в сборе | |
| 685-8405016 | 6***6 | Подножка нижняя задняя в сборе | |
| 685-8405018 | 6***8 | Лист верхней задней подножки в сборе | |
| 685-8405020 | 6***0 | Корпус подножки в сборе | |
| 685-8405025 | 6***5 | Кожух подножки | |
| 685-8405027 | 6***7 | Лист подножки нижний | |
| 685-8405030 | 6***0 | Поворотное устройство правое в сборе | |
| 685-8405031 | 6***1 | Поворотное устройство левое в сборе | |
| 685-8405032 | 6***2 | Накладка в сборе | |
| 685-8405040 | 6***0 | Корпус подножки | |
| 685-8405042 | 6***2 | Основание подножки | |
| 685-8405044 | 6***4 | Дно подножки | |
| 685-8405046 | 6***6 | Опора подножки | |
| 685-8405048 | 6***8 | Лист нижней задней подножки | |
| 685-8405052 | 6***2 | Болт | |
| 685-8405058 | 6***8 | Лист верхней задней подножки | |
| 685-8405062 | 6***2 | Накладка | |
| 685-8405064 | 6***4 | Стенка боковая | |
| 685-8405066 | 6***6 | Стенка нижняя | |
| 685-8405068 | 6***8 | Раскос | |
| 685-8405070 | 6***0 | Стойка в сборе | |
| 685-8405072 | 6***2 | Пластина | |
| 685-8405076 | 6***6 | Ребро жесткости | |
| 685-8405078 | 6***8 | Опора балки | |
| 685-8405082 | 6***2 | Бобышка | |
| 685-8405086 | 6***6 | Трубка | |
| 685г8405054 | 6***4 | Направляющая втулка | |
| А9-8402000-Б | А***Б | Застежка капота | |
| М685-8400010 | М***0 | Оперение передка в сборе | |
| 1 | 5***0 | Облицовка радиатора в сборе | |
| 2 | 5***Б | Рамка радиатора в сборе | |
| 3 | 8***0 | Прокладка подвески рамки радиатора | |
| 4 | 7***8 | Буфер облицовки радиатора | |
| 5 | 2***8 | Болт М12Х1,25Х50 крепления рамки радиатора к раме | |
| 6 | 5***3 | Кронштейн облицовки радиатора боковой левый | |
| 7 | 2***0 | Скоба крепления тяги привода замка капота к кузову | |
| 8 | 2***8 | Винт М6Х10 крепления скобы | |
| 9 | 5***2 | Брызговик облицовки радиатора | |
| 10 | 2***8 | Болт М4Х8 тяги | |
| 11 | 5***2 | Кронштейн облицовки радиатора боковой правый | |
| 12 | 2***8 | Болт М8Х 20 крепления брызговика к кронштейну | |
| 12 | 2***8 | Болт М8Х 20 крепления брызговика к кронштейну | |
| 12 | 2***8 | Болт М8Х 20 крепления брызговика к кронштейну | |
| 12 | 2***8 | Болт М8Х 20 крепления брызговика к кронштейну | |
| 12 | 2***8 | Болт М8Х 20 крепления брызговика к кронштейну | |
| 12 | 2***8 | Болт М8Х 20 крепления брызговика к кронштейну | |
| 12 | 2***8 | Болт М8Х 20 крепления брызговика к кронштейну | |
| 12 | 2***8 | Болт М8Х 20 крепления брызговика к кронштейну | |
| 13 | 5***А | Прокладка переднего крыла передняя | |
| 14 | 2***4 | Пружина щеколды замка капота | |
| 15 | 2***Б | Корпус замка капота в сборе | |
| 16 | 2***0 | Штырь капота | |
| 17 | 3***6 | Фланец пружины штыря капота | |
| 18 | 1***8 | Пружина крючка-предохранителя капота | |
| 19 | 2***8 | Винт М5Х10 крепления крючка | |
| 20 | 5***0 | Крючок-предохранитель капота в сборе | |
| 21 | 3***4 | Пружина штыря капота | |
| 22 | 2***4 | Скоба крепления тяги привода замка капота к замку | |
| 23 | 2***8 | Винт М6Х14 крепления замка капота | |
| 24 | 5***2 | Крыло переднее правое в сборе | |
| 25 | 5***0 | Распорка облицовки радиатора в сборе | |
| 26 | А***2 | Прокладка | |
| 27 | 5***Б | Брызговик переднего крыла правый | |
| 28 | 5***А | Опора капота боковая в сборе | |
| 29 | 2***8 | Болт М8Х 16 крепления петли к капоту | |
| 30 | 5***2 | Капот в сборе | |
| 31 | 5***2 | Петля капота правая в сборе | |
| 32 | 5***0 | Угольник брызговика переднего крыла задний правый в сборе | |
| 33 | 2***8 | Болт М8Х 18 крепления петли к кузову | |
| 34 | 2***8 | Болт М8Х1Х35 крепления облицовки к рамке радиатора | |
| 35 | 2***4 | Упор рамки радиатора | |
| 36 | 2***8 | Болт М10Х22 крепления кронштейна к раме | |
| 37 | 5***Б | Брызговик переднего крыла левый | |
| 38 | 2***8 | Болт М6Х20 крепления держателя брызговика к распорке облицовки | |
| 39 | 5***4 | Уплотнитель капота задний | |
| 40 | 5***1 | Распорка облицовки радиатора левая в сборе | |
| 41 | 2***Б | Пружина петли капота | |
| 42 | 5***2 | Кронштейн привода замка капота | |
| 43 | 5***0 | Привод замка капота в сборе | |
| 44 | 2***8 | Болт М10Х25 крепления растяжки к кронштейну петли капота | |
| 45 | 5***А | Прокладка переднего крыла на кабине | |
| 46 | 2***8 | Болт М6Х20 крепления держателя брызговика к щитку передка | |
| 47 | 5***А | Держатель брызговика переднего крыла в сборе | |
| 48 | 5***1 | Угольник брызговика переднего крыла задний левый в сборе | |
| 49 | 3***0 | Втулка привода замка капота | |
| 50 | 5***3 | Петля капота левая в сборе | |
| 51 | 5***6 | Растяжка рамки радиатора | |
| 52 | 2***8 | Пряжка хомутика | |
| 53 | 2***6 | Прокладка стяжной ленты хомутика | |
| 54 | 5***3 | Крыло переднее левое в сборе |
