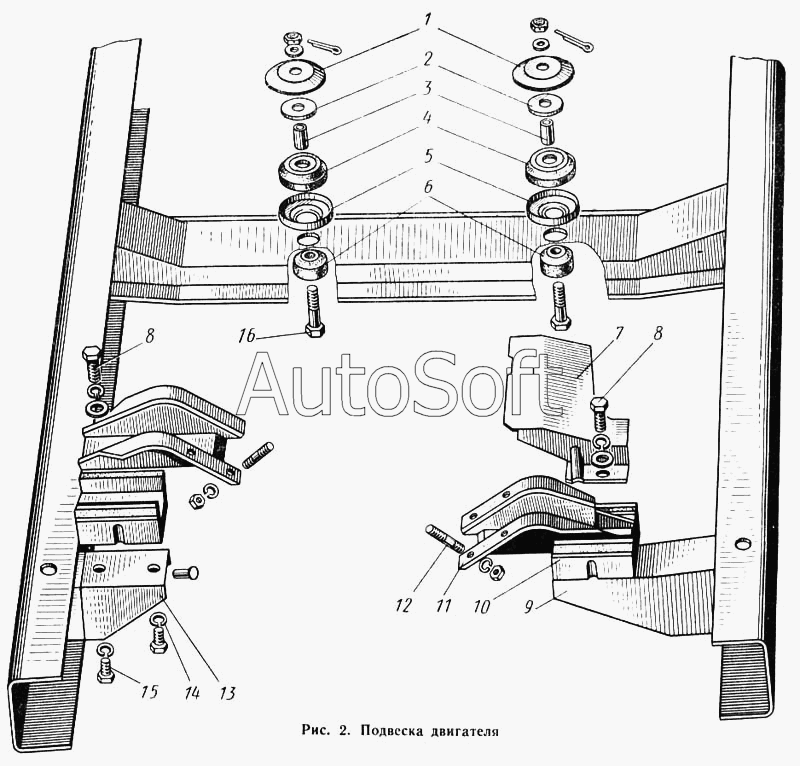

Каталог запасных частей к технике: КАВЗ-685 (1971). Подвеска двигателя
4
16
15
14
14
13
12
11
10
9
8
8
7
6
5
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250507-П8 | 2***8 | Гайка М12Х125 | |
| 250977-П8 | 2***8 | Гайка М12Х1,25 | |
| 252007-П8 | 2***8 | Шайба 12 | |
| 252137-П2 | 2***2 | Шайба пружинная 12 | |
| 256872-П | 2***П | Заклепка 12Х32 | |
| 258040-П | 2***П | Шплинт3Х25 | |
| 293368-П8 | 2***8 | Шайба 13,5 | |
| 294432-П | 2***П | Заклепка 10 Х28 | |
| 294433-П | 2***П | Заклепка 10Х30 | |
| 66-1002009-Б | 6***Б | Блок цилиндров с картером сцепления в сборе | |
| 1 | 5***4 | Колпак верхней подушки задней опоры двигателя защитный | |
| 2 | 2***2 | Шайба 12,5 верхней подушки задней опоры двигателя упорная | |
| 3 | 5***5 | Втулка подушек задней опоры двигателя распорная | |
| 4 | 6***В | Подушка задней опоры двигателя верхняя в сборе | |
| 5 | 5***Б | Гнездо верхней подушки задней опоры двигателя | |
| 6 | 6***А | Подушка задней оперы двигателя нижняя в сборе | |
| 7 | 6***5 | Экран левой подушки опоры двигателя | |
| 8 | 2***8 | Болт М12Х28 крепления подушки переднй опры двигателя верхний | |
| 9 | 6***А | Кронштейн подушки, передней опоры двигателя левый | |
| 10 | 6***0 | Подушка передней опоры двигателя в сборе | |
| 11 | 6***А | Кронштейн подушки передней опоры двигателя лев | |
| 12 | 2***П | Шпилька М12-М12Х125Х22 крепления кронштейна | |
| 13 | 6***8 | Кронштейн подушки передней опоры двигателя прав | |
| 14 | 2***2 | Шайба пружинная 12 | |
| 14 | 2***2 | Шайба пружинная 12 | |
| 15 | 2***8 | Болт М12Х20 крепления подушки передней тюри двигателя нижний | |
| 16 | 2***8 | Болт М12Х125Х80 задней опоры двигателя |
