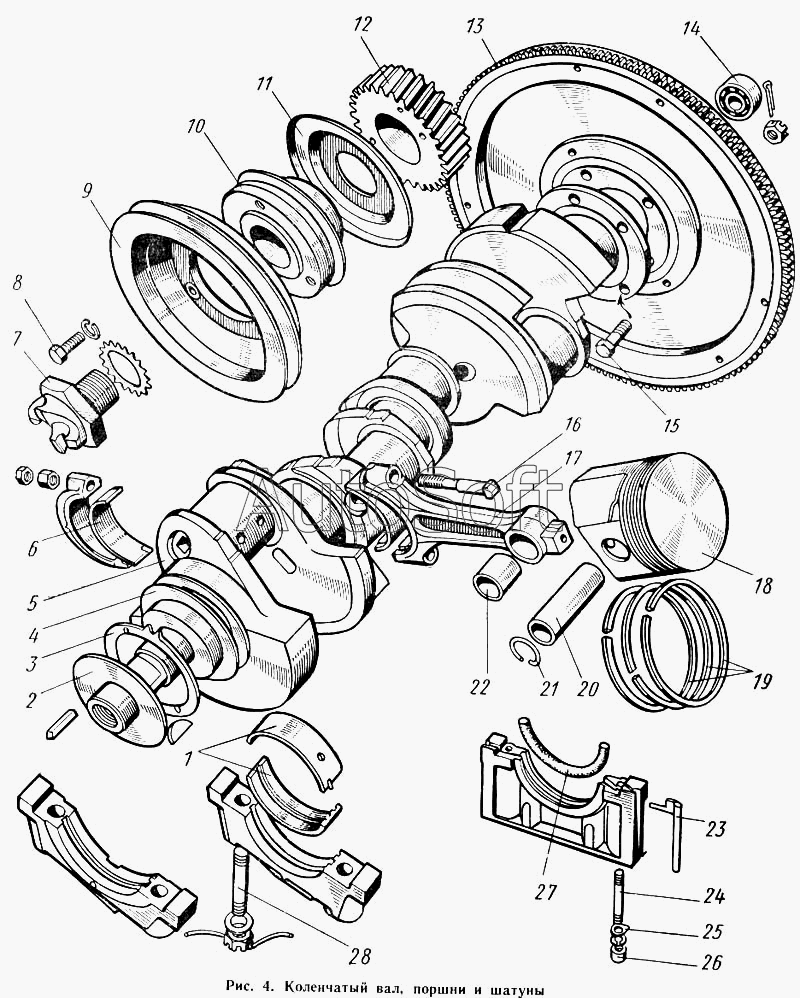

Каталог запасных частей к технике: КАВЗ-685 (1971). Коленчатый вал, поршни и шатуны
1
3
2
1
1
1
1
1
1
1
1
1
8
1
1
1
1
1
1
1
1
1
1
16
28
27
26
25
24
22
21
20
19
18
17
1
15
14
13
12
11
10
9
7
6
5
1
1
1
1
1
1
1
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 13-1005162-Г | 1***Г | Прокладка держателя заднего сальника уплотнителя | |
| 21-1004020-БР | 2***Р | Палец поршневой диаметром 25,08 мм | |
| 21-1004020-ВР | 2***Р | Палец поршневой диаметром 25,12 мм | |
| 21-1004020-ГР | 2***Р | Палец поршневой диаметром 25,20 мм | |
| 21-1004024-АР | 2***Р | Кольца поршневые диаметром 92,5 мм | |
| 21-1004024-БР | 2***Р | Кольца поршневые диаметром 93,0 мм | |
| 21-1004024-ВР | 2***Р | Кольца поршневые диаметром 93,5 мм | |
| 21-1005024-Б | 2***Б | Пробка-заглушка масляных полостей коленчатого вала | |
| 21А-1005125 | 2***5 | Обод маховика зубчатый | |
| 252155-П2 | 2***2 | Шайба пружинная 8 | |
| 252155-П2 | 2***2 | Шайба пружинная 8 | |
| 258025-П | 2***П | Шплинт 2,5Х20 | |
| 258285-П | 2***П | Шплинт проволока 16Х275 | |
| 258611-П18 | 2***8 | Штифт 4Х10 передней шайбы упорного подшипника коленчатого вала | |
| 260430-П | 2***П | Шпонка 6Х25 шестерни коленчатого вала сегментная | |
| 292766-П | 2***П | Гайка стопорная | |
| 292767-П | 2***П | Гайка М10Х1 | |
| 292797-П | 2***П | Гайка М11Х1 | |
| 292834-П | 2***П | Гайка М12Х125 | |
| 293370-П18 | 2***8 | Шайба 12,5 | |
| 293554-П8 | 2***8 | Шайба 28 храповика коленчатого вала пружинная | |
| 296140-П | 2***П | Шпонка 8Х6Х28 ступицы шкива коленчатого вала | |
| 52-1702010 | 5***0 | Крышка коробки передач верхняя в сборе | |
| 66-1006010 | 6***0 | Вал распределительный в сборе | |
| ВК-13-1004057-БР1 | В***1 | Вкладыши шатунные диаметром 59,95 мм | |
| ВК-13-1004057-ВР1 | В***1 | Вкладыши шатунные диаметром 59,75 мм | |
| ВК-13-1004057-ДР1 | В***1 | Вкладыши шатунные диаметром 59,50 мм | |
| ВК-13-1004057-ЕР1 | В***1 | Вкладыши шатунные диаметром 59,25 мм | |
| ВК-13-1004057-ЖР1 | В***1 | Вкладыши шатунные диаметром 59,00 мм | |
| ВК-13-1004057-ИР1 | В***1 | Вкладыши шатунные диаметром 58,75 мм | |
| ВК-13-1004057-КР1 | В***1 | Вкладыши шатунные диаметром 58,50 мм | |
| ВК-53-1004014 | В***4 | Поршень диаметром 92 мм с поршневым пальцем и стопорными кольцами (комплект) | |
| ВК-53-1004014-АР | В***Р | Поршень диаметром 92, 5мм с поршневым пальцем и стопорными кольцами (комплект) | |
| ВК-53-1004014-БР | В***Р | Поршень диаметром 93,0 мм с поршневым пальцем и стопорными кольцами (комплект) | |
| ВК-53-1004014-ВР | В***Р | Поршень диаметром 93,5 мм с поршневым пальцем и стопорными кольцами (комплект) | |
| ВК-53-1004060 | В***0 | Болт с гайкой и стопорной гайкой в сборе | |
| ВК-53-1005014 | В***4 | Вал коленчатый стандартный с вкладышами (комплект) | |
| 1 | 1***4 | Шайба Упорного подшипника коленчатого вала задняя | |
| 1 | В***Б | Коренные вкладыши диаметром 70,00 мм | |
| 1 | В***1 | Коренные вкладыши диаметром 69,95 мм | |
| 1 | В***1 | Коренные вкладыши диаметром 69,75 мм | |
| 1 | В***1 | Коренные вкладыши диаметром 69,50 мм | |
| 1 | В***1 | Коренные вкладыши диаметром 69,25 мм | |
| 1 | В***1 | Коренные вкладыши диаметром 69,00 мм | |
| 1 | В***1 | Коренные вкладыши диаметром 68,75 мм | |
| 1 | В***1 | Коренные вкладыши диаметром 68,50 мм | |
| 1 | В***1 | Коренные вкладыши диаметром 68,25 мм | |
| 1 | В***1 | Коренные вкладыши диаметром 68,00 мм | |
| 1 | В***3 | Втулки распределительного вала полуобработанные | |
| 1 | В***А | Шатунные вкладыши диаметром 60 мм | |
| 1 | В***1 | Шатунные вкладыши диаметром 59,95 мм | |
| 1 | В***1 | Шатунные вкладыши диаметром 59,75 мм | |
| 1 | В***1 | Шатунные вкладыши диаметром 59,50 мм | |
| 1 | В***1 | Шатунные вкладыши диаметром 59,25 мм | |
| 1 | В***1 | Шатунные вкладыши диаметром 59,00 мм | |
| 1 | В***1 | Шатунные вкладыши диаметром 58,75 мм | |
| 1 | В***1 | Шатунные вкладыши диаметром 58,50 мм | |
| 1 | В***6 | Комплект деталей (распределительные шестерни) | |
| 1 | В***0 | Поршневые кольца диаметром 92 мм | |
| 1 | В***Р | Поршневые кольца диаметром 92,5 мм | |
| 1 | В***Р | Поршневые кольца диаметром 93,0 мм | |
| 1 | В***Р | Поршневые кольца диаметром 93,5 мм | |
| 1 | В***1 | Поршневые кольца диаметром 92 мм | |
| 1 | В***Р | Поршневые кольца диаметром 92,5 мм | |
| 1 | В***Р | Поршневые кольца диаметром 93,0 мм | |
| 1 | В***Р | Поршневые кольца диаметром 93,5 мм | |
| 1 | В***5 | Гильза с поршнем, поршневыми кольцами, поршневыми пальцем и стопорными кольцами (комплект) | |
| 2 | 1***7 | Шайба коленчатого вала упорная | |
| 3 | 1***3 | Шайба упорного подшипника коленчатого вала передняя | |
| 5 | 6***1 | Вал коленчатый в сборе | |
| 6 | В***А | Вкладыши шатунные диаметром 60 мм | |
| 7 | 1***2 | Храповик коленчатого вала | |
| 8 | 2***8 | Болт М8Х18 шкива коленчатого вала | |
| 9 | 5***0 | Шкив коленчатого вала | |
| 10 | 1***1 | Ступица шкива с отражателем крышки распределительных шестерен в сборе | |
| 11 | 1***2 | Маслоотражатель коленчатого вала | |
| 12 | 1***А | Шестерня коленчатого вала распределительная | |
| 13 | 5***5 | Маховик в сборе | |
| 14 | М***0 | Подшипник переднего конца ведущего вала коробки передач в сборе | |
| 15 | 1***7 | Болт маховика | |
| 16 | 1***Б | Болт шатуна | |
| 17 | 6***А | Шатун в сборе | |
| 18 | 5***2 | Поршень | |
| 19 | 2***4 | Кольца поршневые диаметром 92 мм | |
| 20 | 2***0 | Палец поршневой стандартный диаметром 25 мм | |
| 21 | 2***2 | Кольцо поршневого пальца стопорное | |
| 22 | 2***2 | Втулка шатуна | |
| 24 | 2***П | Шпилька М8-М8Х1Х62 крепления держателя заднего сальника | |
| 25 | 1***2 | Шайба крепления держателя заднего сальника | |
| 26 | 1***1 | Гайка крепления держателя заднего сальника | |
| 27 | 5***4 | Набивка сальника | |
| 28 | 2***2 | Шпилька М12-М12Х1,25 Х84 крепления подшипников коленчатого вала |
