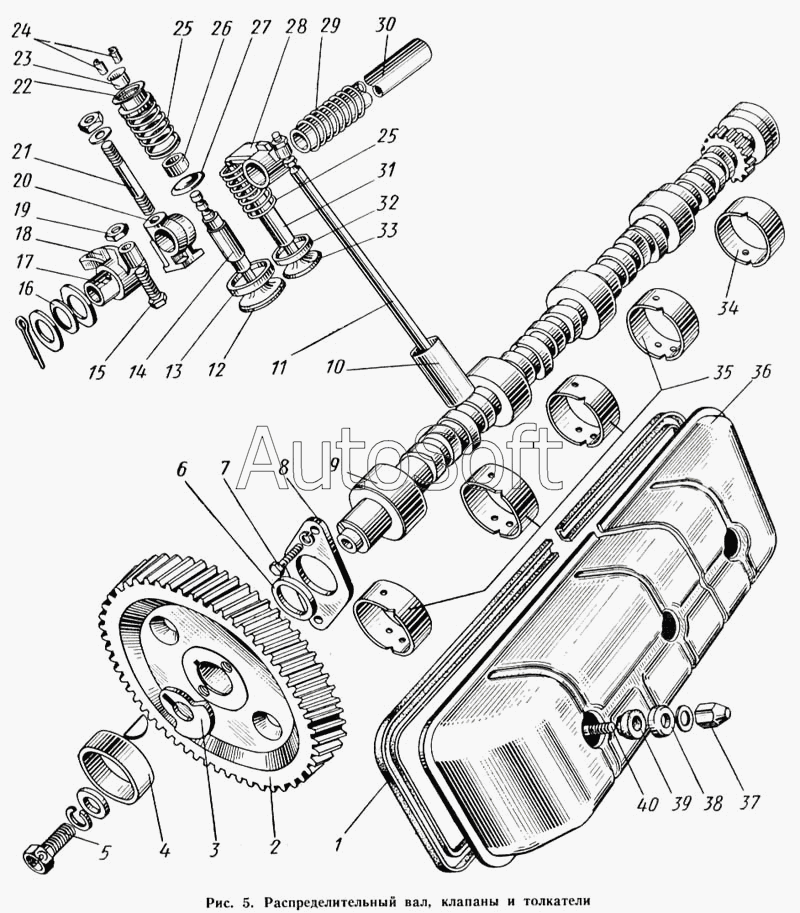

Каталог запасных частей к технике: КАВЗ-685 (1971). Распределительный вал, клапаны и толкатели
27
14
15
16
17
18
19
20
21
22
23
24
25
25
26
13
28
29
30
31
32
33
34
35
36
37
38
39
40
1
2
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 13-1007082-ВР | 1***Р | Седло впускного клапана вставное, увеличенное на 0,25 мм | |
| 13-1007098-Б | 1***Б | Ось с коромыслами и стойками в сборе | |
| 21-1007080-ВР | 2***Р | Седло выпускного клапана вставное, увеличенное на 0,25 мм | |
| 250513-П | 2***П | Гайка М10Х1 | |
| 252007-П | 2***П | Шайба 12,5 | |
| 252135-П2 | 2***2 | Шайба пружинная 8 | |
| 252157-П2 | 2***2 | Шайба пружинная 12 | |
| 258054-П | 2***П | Шплинт 4Х30 | |
| 260417-П | 2***П | Шпонка 5Х22 шестерни распределительного вала сегментная | |
| 293324-П | 2***П | Шайба 11 | |
| 293324-П13 | 2***3 | Шайба 11 | |
| 293527-П | 2***П | Шайба 23 | |
| 66-1106104 | 6***4 | Тяга рычага ручного привода топливного насоса | |
| 66-1106169 | 6***9 | Кронштейн зажима тяги рычага ручного привода топливного насоса в сборе | |
| ВК-13-1106205 | В***5 | Комплект запасных деталей топливного насоса | |
| К126Б-1107010 | К***0 | Карбюратор в сборе (66-1107010-А) | |
| 1 | 1***5 | Прокладка крышки коромысел | |
| 2 | 1***0 | Шестерня распределительного вала | |
| 3 | 1***5 | Эксцентрик привода топливного насоса | |
| 4 | 1***6 | Балансир эксцентрика привода топливного насоса | |
| 5 | 6***0 | Болт крепления шестерни распределительного вала и привода центробежного датчика в сборе | |
| 6 | 1***5 | Кольцо распределительного вала распорное | |
| 7 | 2***2 | Болт М8Х20 упорного фланца | |
| 8 | 1***2 | Фланец распределительного вала упорный | |
| 9 | 1***5 | Вал распределительный | |
| 10 | 2***2 | Толкатель клапана | |
| 11 | 6***5 | Штанга толкателя клапана в сборе | |
| 12 | 1***Б | Клапан впускной | |
| 13 | 1***П | Седло впускного клапана вставное, увеличенное на 0,05 мм | |
| 14 | 1***В | Втулка впускного клапана направляющая | |
| 15 | 2***Б | Винт клапанов регулировочный | |
| 16 | 2***5 | Шайба оси коромысел пружинная | |
| 17 | 1***1 | Втулка-коромысла | |
| 18 | 1***А | Коромысло клапана со втулкой в сборе | |
| 19 | 1***6 | Гайка регулировочного винта | |
| 20 | 1***В | Стойка оси коромысел | |
| 21 | 2***П | Шпилька М10-М10Х1Х80 стойки оси коромысел | |
| 22 | 2***2 | Тарелка пружины клапана | |
| 23 | 2***А | Втулка тарелки пружины клапана | |
| 24 | 1***2 | Сухарь клапана | |
| 25 | 2***Б | Пружина клапана | |
| 26 | 2***Б | Колпачок впускного клапана маслоотражательный | |
| 27 | 1***В | Шайба пружины клапана опорная | |
| 28 | 1***2 | Коромысло с регулировочным винтом в сборе | |
| 29 | 2***Б | Пружина коромысел распорная | |
| 30 | 1***Б | Ось коромысел с заглушками в сборе | |
| 31 | 1***В | Втулка выпускного клапана направляющая | |
| 32 | 2***П | Седло выпускного клапана вставное, увеличенное на 0,05 мм | |
| 33 | 2***2 | Клапан выпускной | |
| 34 | 1***4 | Втулка распределительного вала задняя | |
| 35 | 1***4 | Втулка распределительного вала | |
| 36 | 6***0 | Крышка коромысел в сборе | |
| 37 | 1***6 | Гайка крепления крышки коромысел | |
| 38 | 1***Б | Шайба крышки коромысел специальная | |
| 39 | 1***Б | Прокладка крышки коромысел уплотнительная | |
| 40 | 2***П | Шпилька М10-М10Х1Х112 стойки оси коромысел |
