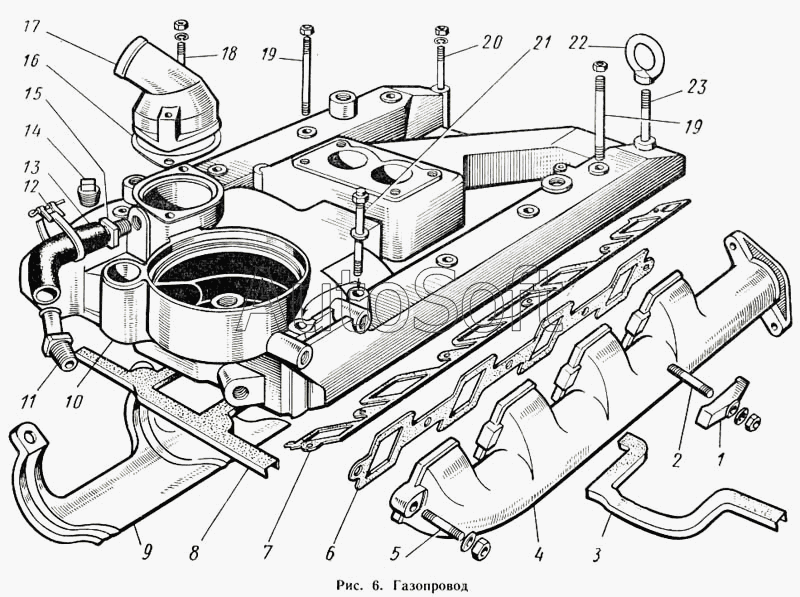

Каталог запасных частей к технике: КАВЗ-685 (1971). Газопровод
8
23
22
21
20
19
19
18
17
16
15
14
13
12
11
10
9
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250503-П8 | 2***8 | Гайка М8Х1 | |
| 250503-П8 | 2***8 | Гайка М8Х1 | |
| 252006-П8 | 2***8 | Шайба 10 | |
| 252155-П2 | 2***2 | Шайба пружинная 8 | |
| 292782-П | 2***П | Гайка М10Х 1 | |
| 293257-П8 | 2***8 | Шайба 8,5 | |
| 297575-П8 | 2***8 | Шплинт пряжки хомутика | |
| 297584-П8 | 2***8 | Лента хомутика шланга стяжная | |
| 66-1008030-Г | 6***Г | Коллектор выпускной правый | |
| 1 | 1***7 | Планка крепления выпускного коллектора | |
| 2 | 2***П | Шпилька М10-М10Х1Х42 крепления выпускного коллектора | |
| 3 | 6***Б | Прокладка впускной трубы задняя | |
| 4 | 6***В | Коллектор выпускной левый | |
| 5 | 2***П | Шпилька М10-М10Х1Х30 крепления выпускного коллектора | |
| 6 | 1***Б | Прокладка выпускного коллектора | |
| 7 | 1***Б | Прокладка впускной трубы боковая | |
| 8 | 6***Б | Прокладка впускной трубы передняя | |
| 9 | 1***6 | Кожух газопровода | |
| 10 | 6***4 | Труба впускная в сборе | |
| 11 | 6***5 | Штуцер К 3/8" соединительного шланга перепускного канала водяной рубашки головки блока цилиндров входной | |
| 12 | 2***8 | Пряжка хомутика | |
| 13 | 6***Б | Шланг перепускного канала водяной рубашки головки блока цилиндров соединительной | |
| 14 | 2***П | Пробка К3/8" | |
| 15 | 1***Б | Штуцер К3/8" соединительного шланга перепускного канала водяной рубашки головки блока цилиндров выходной | |
| 16 | 1***5 | Прокладка выпускного патрубка водяной рубашки головки блока цилиндров | |
| 17 | 1***Б | Патрубок водяной рубашки головки блока цилиндров выпускной | |
| 18 | 2***П | Шпилька М8-М8Х1Х42 крепления выпускного патрубка водяной рубашки головки блока цилиндров | |
| 19 | 2***П | Шпилька М8-8Х1Х75 крепления впускной трубы | |
| 20 | 2***2 | Шпилька М8ХМ8Х1Х58 крепления крышки распределительных шестерен | |
| 21 | 2***П | Шпилька М8-М8Х1Х88 крепления впускной трубы | |
| 22 | 1***5 | Гайка грузовая | |
| 23 | 2***П | Шпилька М10-М10Х1Х75 крепления впускной трубы |
