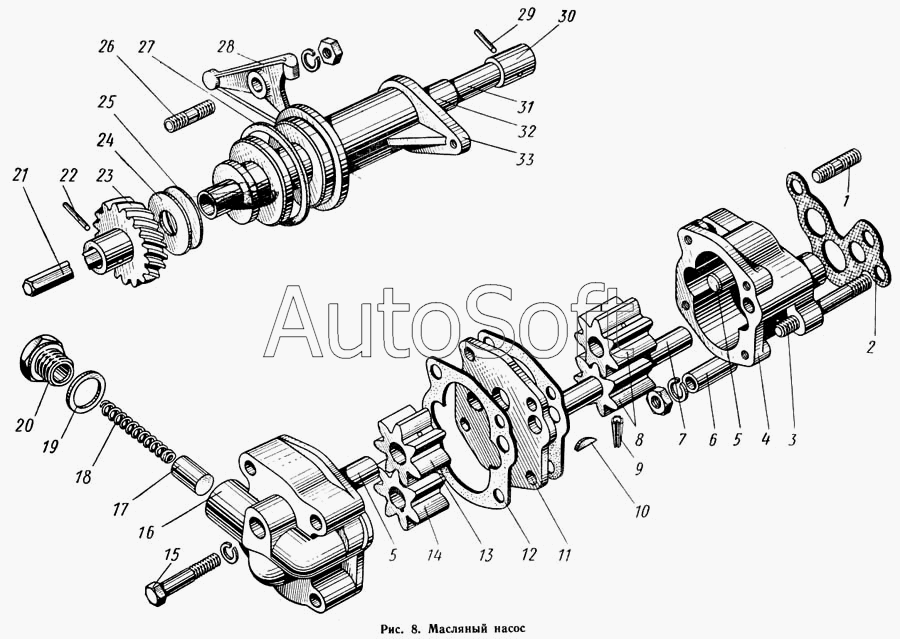

Каталог запасных частей к технике: КАВЗ-685 (1971). Масляный насос
24
14
15
16
17
18
19
20
21
22
23
13
25
26
27
28
29
30
31
32
33
3
1
2
4
5
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 13-1011017-В | 1***В | Корпус нижней секции масляного насоса в сборе | |
| 13-1011040 | 1***0 | Валик масляного насоса в сборе | |
| 13-1016019 | 1***9 | Корпус привода распределителя в сборе | |
| 250511-П29 | 2***9 | Гайка М8Х1 | |
| 250513-П8 | 2***8 | Гайка М10Х1 | |
| 252135-П2 | 2***2 | Шайба пружинная 8 | |
| 252136-П2 | 2***2 | Шайба пружинная 10 | |
| 252155-П2 | 2***2 | Шайба пружинная 8 | |
| 1 | 2***2 | Шпилька М10-М10Х1Х30 крепления масляного насоса | |
| 2 | 1***Б | Прокладка масляного насоса | |
| 3 | 2***2 | Шпилька М10-М10Х1Х75 крепления масляного насоса | |
| 4 | 1***В | Корпус верхней секции масляного насоса | |
| 5 | 1***5 | Ось ведомой шестерни масляного насоса | |
| 6 | 1***8 | Втулка шпильки крепления масляного насоса упорная | |
| 7 | 1***2 | Валик масляного насоса | |
| 8 | 1***2 | Шестерня масляного насоса | |
| 9 | 2***П | Штифт 4Х22 шестерни масляного насоса | |
| 10 | 2***П | Шпонка сегментная 3Х16 | |
| 11 | 1***В | Перегородка масляного насоса | |
| 12 | 1***8 | Прокладка перегородки масляного насоса | |
| 13 | 1***3 | Шестерня нижней секции масляного насоса ведомая | |
| 14 | 1***4 | Шестерня нижней секции масляного насоса ведущая | |
| 15 | 2***8 | Болт М8Х45 нижней секции масляного насоса | |
| 16 | 1***В | Корпус нижней секции масляного насоса | |
| 17 | 2***2 | Плунжер редукционного клапана | |
| 18 | 2***Б | Пружина редукционного клапана | |
| 19 | 2***П | Шайба 18 | |
| 20 | 2***8 | Пробка М18Х1,5 редукционного клапана | |
| 21 | 1***А | Валик привода масляного насоса | |
| 22 | 2***П | Штифт 3Х22 шестерни привода распределителя | |
| 23 | 1***8 | Шестерня привода распределителя | |
| 24 | 2***П | Шайба 13 привода распределителя специальная | |
| 25 | 2***П | Шайба 13 привода распределителя специальная | |
| 26 | 2***2 | Шпилька М8-М8Х1Х30 крепления привода распределителя | |
| 27 | 1***3 | Прокладка корпуса привода распределителя | |
| 28 | 1***6 | Держатель привода распределителя | |
| 29 | 2***П | Штифт 4Х19 упорной втулки привода распределителя | |
| 30 | 2***А | Втулка привода распределителя упорная | |
| 31 | 1***6 | Валик привода распределителя | |
| 32 | 1***1 | Втулка корпуса привода распределителя | |
| 33 | 1***0 | Корпус привода распределителя |
