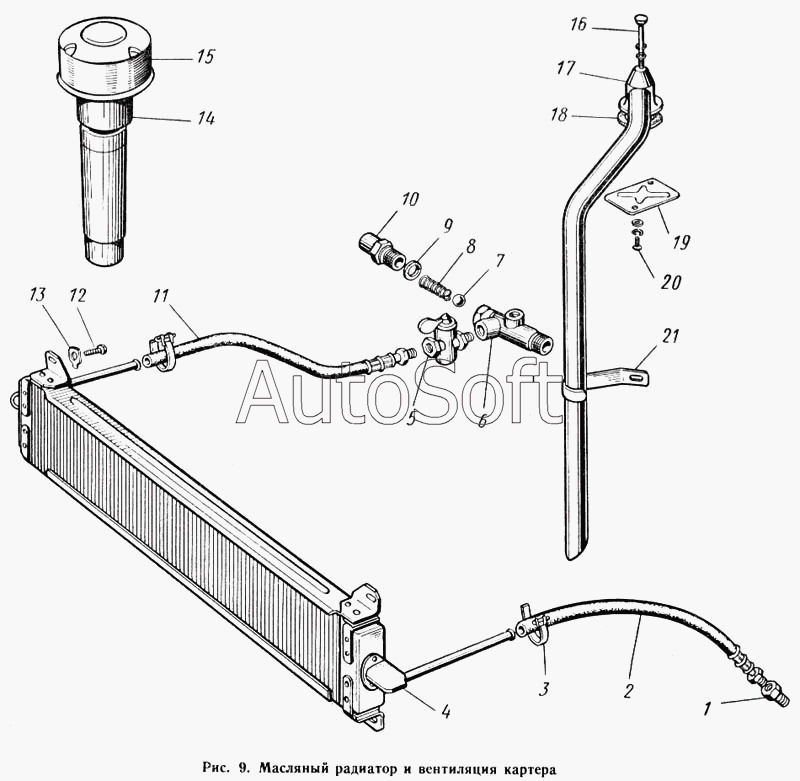

Каталог запасных частей к технике: КАВЗ-685 (1971). Масляный радиатор и вентиляция картера
6
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 252002-П8 | 2***8 | Шайба 4,2 | |
| 252004-П8 | 2***8 | Шайба 6,5 | |
| 252132-П2 | 2***2 | Шайба пружинная 4 | |
| 293229-П | 2***П | Шайба 6 | |
| 297575-П8 | 2***8 | Шплинт пряжки хомутика | |
| 297580-П8 | 2***8 | Пряжка хомутика | |
| 53-1013095 | 5***5 | Клапан масляного радиатора в сборе | |
| 53-1015009 | 5***9 | Подогреватель пусковой с деталями крепления в сборе | |
| 63-1013101-Б | 6***Б | Шланг масляного радиатора выпускной | |
| 69-1013101-Б | 6***Б | Шланг масляного радиатора впускной | |
| 1 | 2***8 | Штуцер К1/4" сливного патрубка прямой | |
| 2 | 6***Б | Шланг масляного радиатора выпускной в сборе | |
| 3 | 2***8 | Лента хомутика шланга соединительная | |
| 4 | 6***2 | Радиатор масляный в сборе | |
| 5 | 5***0 | Краник масляного радиатора запорный | |
| 6 | 5***7 | Корпус клапана масляного радиатора | |
| 7 | 3***П | Шарик клапана диаметром 11,9 мм | |
| 8 | 2***2 | Пружина клапана | |
| 9 | 2***П | Шайба 18 | |
| 10 | 1***9 | Пробка М18Х1,5 клапана | |
| 11 | 6***Б | Шланг масляного радиатора впускной в сборе | |
| 12 | 2***8 | Болт М8Х12 крепления радиатора | |
| 13 | 2***8 | Шайба пружинная 8 | |
| 14 | 1***В | Патрубок маслоналивной в сборе | |
| 15 | 5***0 | Фильтр вентиляции картера в сборе | |
| 16 | 2***8 | Болт М60Х60 крепления вытяжной трубы | |
| 17 | 5***5 | Труба вентиляции картера в сборе вытяжная | |
| 18 | 1***3 | Прокладка вытяжной трубы вентиляции картера | |
| 19 | 1***Б | Маслоотражатель вентиляции картера | |
| 20 | 2***8 | Винт М4Х8 | |
| 21 | 5***Б | Скоба крепления вытяжной трубы вентиляции картера |
