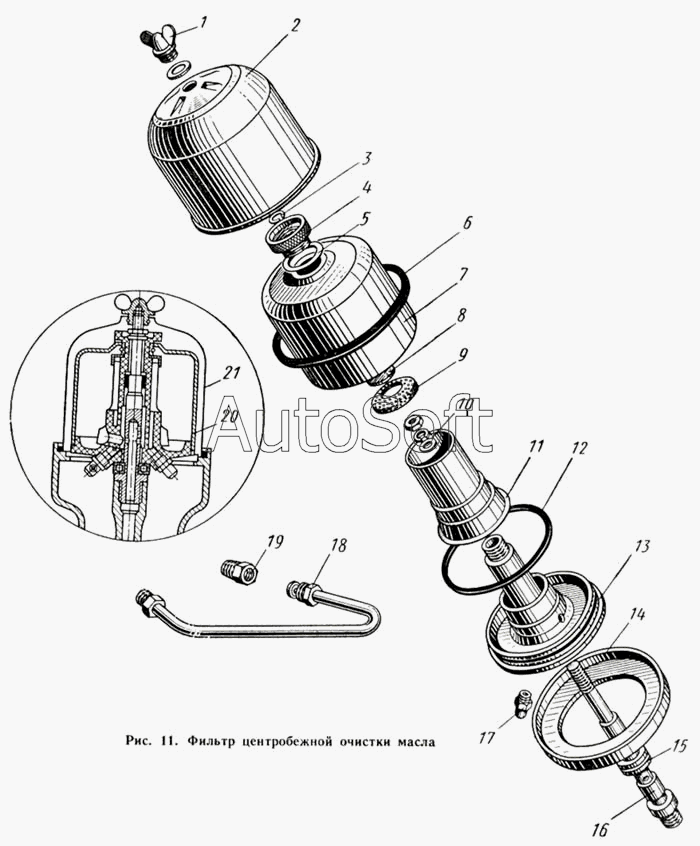

Каталог запасных частей к технике: КАВЗ-685 (1971). Фильтр центробежной очистки масла
8
21
20
19
18
17
16
15
14
13
12
11
10
9
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250610-П8 | 2***8 | Гайка М8 упорной шайбы ротора | |
| 252155-П2 | 2***2 | Шайба пружинная 8 | |
| 293298-П | 2***П | Шайба 10 жиклера | |
| 297216-П | 2***П | Шайба 16 | |
| 51А-1017311 | 5***1 | Комплект деталей фильтра | |
| 51А-1017341 | 5***1 | Ротор центробежного фильтра тонкой очистки масла со втулками в сборе | |
| 51А-1017341-А | 5***А | Ротор центробежного фильтра тонкой очистки масла со втулками в сборе | |
| 1 | 5***8 | Гайка-барашек центробежного фильтра тонкой очистки масла | |
| 2 | 5***5 | Кожух центробежного фильтра тонкой очистки масла | |
| 3 | 2***7 | Кольцо гайки-барашка стопорное | |
| 4 | 5***А | Гайка кожуха ротора центробежного фильтра тонкой очистки масла | |
| 5 | 5***9 | Шайба ротора центробежного фильтра тонкой очистки масла | |
| 6 | 5***8 | Прокладка кожуха центробежного фильтра тонкой очистки масла | |
| 7 | 5***5 | Кожух ротора центробежного фильтра тонкой очистки масла | |
| 8 | 5***0 | Кольцо гайки кожуха ротора стопорное | |
| 9 | 5***А | Сетка ротора центробежного фильтра тонкой очистки масла в сборе | |
| 10 | 5***7 | Шайба ротора центробежного фильтра тонкой очистки масла упорная | |
| 11 | 5***А | Стакан ротора центробежного фильтра тонкой очистки масла направляющий | |
| 12 | 5***5 | Кольцо ротора центробежного фильтра тонкой очистки масла уплотнительное | |
| 13 | 5***А | Ротор центробежного фильтра тонкой очистки масла в сборе | |
| 14 | 5***6 | Отражатель корпуса центробежного фильтра тонкой очистки масла | |
| 15 | 5***7 | Подшипник центробежного фильтра тонкой очистки масла упорный | |
| 16 | 5***5 | Ось ротора центробежного фильтра тонкой очистки масла | |
| 17 | 5***4 | Жиклер ротора центробежного фильтра тонкой очистки масла | |
| 18 | 6***0 | Трубка центробежного фильтра тонкой очистки масла нагнетательная в сборе | |
| 19 | 2***8 | Штуцер К 3/8" | |
| 20 | 5***0 | Кожух ротора центробежного фильтра тонкой очистки масла в сборе | |
| 21 | 5***4 | Кожух центробежного фильтра тонкой очистки масла в сборе |
